Δοκιμή ευφλέκτου του ISO 5659-2 ηλεκτρική για τα πλαστικά, αίθουσα πυκνότητας καπνού

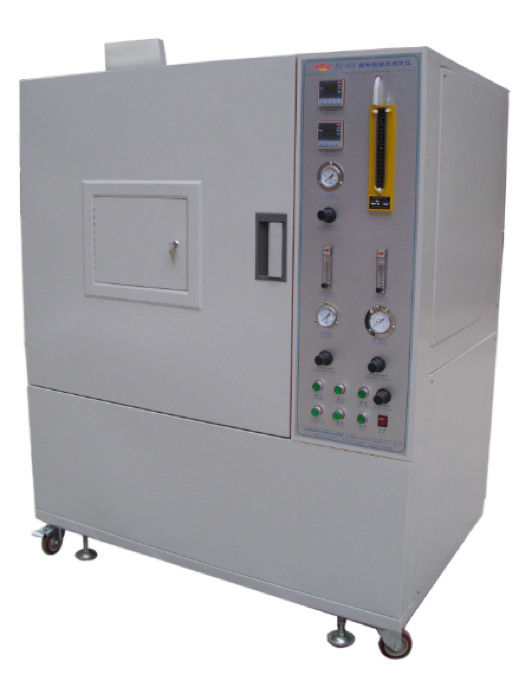

ISO 5659 Πλαστικός δοκιμαστής πυκνότητας καπνού, θάλαμος δοκιμής πυκνότητας καπνού

Περιγραφή του προϊόντος:

Ο μετρητής πυκνότητας καπνού φλεγόμενης πλαστικής ύλης είναι ένας νέος τύπος μέτρησης πυκνότητας καπνού που αναπτύχθηκε σύμφωνα με τις τεχνικές προϋποθέσεις που προβλέπονται στο πρότυπο GB/8323.2-2008 και ISO 5659-2 "Μεθόδους δοκιμής για τον προσδιορισμό της πυκνότητας καπνού με τη μέθοδο ενός θαλάμου για την παραγωγή πλαστικών τσιγάρων"Ο εξοπλισμός δοκιμής είναι κατάλληλος για τον προσδιορισμό της ειδικής οπτικής πυκνότητας του καπνού που παράγεται κατά την καύση του πλαστικού και το μέγιστο ειδικό οπτικό πυκνότητα είναι το αποτέλεσμα της δοκιμής.Χρησιμοποιείται για την αξιολόγηση της απόδοσης καπνίσματος των πλαστικών υπό συγκεκριμένες συνθήκες.

Πρότυπα:

GB 8323.2-2008 "Πλαστικά - Σχηματισμός καπνού - Μέρος 2: Μέθοδος δοκιμής για τον προσδιορισμό της πυκνότητας καπνού με τη μέθοδο ενός θαλάμου"

Πρότυπο δοκιμής ISO 5659.2-2006 "Πλαστικά - σχηματισμός καπνού Μέρος 2: Καθορισμός της οπτικής πυκνότητας με τη μέθοδο ενός θαλάμου".

Σύνθεση:

Ολόκληρο το όργανο αποτελείται από σφραγισμένο θάλαμο, φωτομετρικό σύστημα μέτρησης, κώνο ακτινοβολίας, σύστημα καύσης, ανάφλεξη, δοχείο δοκιμής, στήριγμα, όργανο μέτρησης θερμοκρασίας,και λογισμικό δοκιμής πυκνότητας καπνούΤο κύκλωμα έχει αναπτυχθεί με τη χρήση ενός μικρουπολογιστή με ένα μόνο τσιπ και έχει υψηλό τεχνικό περιεχόμενο και σταθερές επιδόσεις.Η εκτίμηση των υλικώνΤο υλικό αυτό χρησιμοποιείται ευρέως από τη βιομηχανία πλαστικών, τις εγκαταστάσεις παραγωγής στερεών υλικών, καθώς και από ερευνητικές και πειραματικές μονάδες.

Παράμετροι:

1.1 Η μπροστινή πόρτα είναι εξοπλισμένη με παράθυρα και αδιαφανή παράθυρα που εμποδίζουν την κίνηση των παραθύρων.

1.2 Ο πυθμένας του τετραγωνικού κουτιού είναι εξοπλισμένος με ένα φιαλίδιο αλουμινίου που μπορεί να σκάσει για την πρόληψη της υπερβολικής πίεσης.μήκους 405 mm και πλάτους 200 mm και συνολικής έκτασης 81000 mm2Η συσκευή ρύθμισης πίεσης είναι εγκατεστημένη μέσα στο κουτί (βλέπε σχήμα 2).

1.3 Φωτεινό παράθυρο: δύο φωτεινά παράθυρα Ø75 mm προς τα πάνω και προς τα κάτω, with a 9W annular electric heater under the light window to ensure the temperature of the upper surface of the light window (50oC ~ 55oC is appropriate) to reduce the smoke concentration on the surfaceΤο ελάχιστο, το παράθυρο βρίσκεται στην κορυφή του τεστ κουτιού.Η οπτική πλατφόρμα στερεώνεται με μια μεταλλική ράβδο Ø15 mm που μπορεί να συνδέσει την σταθερή πλατφόρμα και το τεστ.

1.4 Μέγεθος εσωτερικού: ψηλά 914mmX πλάτος 914mmX βάθος 610mm

1.5 Υλικό: Αποτελείται από τρία στρώματα: εξωτερική πλάκα χάλυβα πάχους 1,5 mm, λευκή χρώση ηλεκτροστατικής ψήσιμης υψηλής θερμοκρασίας, μεσαίο στρώμα κατασκευασμένο από στρώμα αμίαντου πάχους 60 mm, εσωτερικό στρώμα 1.2 mm πάχος ατσάλι ατσάλι USU304, υψηλής θερμοκρασίας ηλεκτροστατική μαύρη μπογιά ψήσιμο, μπορεί να καθαριστεί εύκολα.

1.5 Εισροή και έξοδος αέρα: Η εισροή αέρα είναι εγκατεστημένη στην κορυφή του τεστ κιβωτίου και η διάμετρος της είναι Φ65 mm. Η ηλεκτροσόκ βαλβίδα με φλάντσα ελέγχει την κλειστή και την κλειστή κατάσταση.η έξοδος αέρα είναι εγκατεστημένη στο κάτω μέρος αριστεράΗ σφραγίδα φλέβας ελέγχει την κλειστή και την κλειστή κατάσταση και περιλαμβάνει ανεμιστήρα εξάτμισης.

Χαρακτηριστικά:

Το φωτοηλεκτρικό σύστημα μέτρησης: από την τροφοδοσία, το σωλήνα φωτοπολλαπλασιαστή, το ενισχυμένο διαφανές φιλμ, οπτικό κλείστρο, φίλτρο, ουδέτερο διαφανές φύλλο, φακό, οπτικό σύστημα, κάμερα,πηγή φωτόςΦωτεινό θερμαντήρα παραθύρων.

2.1 φωτεινή πηγή:

2.1.1 φωτεινή πηγή: αποτελείται από λαμπτήρα πυρακτώσεως 6,5 V, μετασχηματιστή για παροχή ενέργειας (έκβαση 220 V έξοδος 6,5 V) και μεταβλητή αντίσταση.

2.1.2 Εγκατάσταση: Ο λαμπτήρας τοποθετείται στο αδιαφανές σκοτεινό κουτί στο κάτω μέρος του κουτιού δοκιμής και αποτελείται από μια φωτεινή πηγή, έναν κυκλικό φακό, έναν οπτικό θερμαντήρα παραθύρων και ένα οπτικό παράθυρο.

2.1.3 Φωτεινό παράθυρο: Η παροχή ενέργειας AC220V, το καλώδιο αντίστασης 9W περιβάλλεται για να διασφαλιστεί ότι η θερμοκρασία της άνω επιφάνειας του φωτεινού παραθύρου (50 oC ~ 55oC) είναι κατάλληλη.

2.1.4 Κονβές φακό: Διαμέτρου 51 mm, προσαρμοσμένο και βαθμολογημένο ώστε να σχηματίζει πλήρως δαχτυλίδι με διάμετρο 51 mm και χωρίς άλλο φως εκτός του δαχτυλιδιού.

2.1.5 οπτικό παράθυρο: αποτελείται από ανοιχτό φως διαπεραστικό φιλμ και σκοτεινό κουτί.

2.2 φωτοηλεκτρικός ανιχνευτής:

2.2.1 Φωτοανιχνευτής: Αποτελείται από σωλήνα φωτοπολλαπλασιαστή, φίλτρο ενίσχυσης, κλείστρο, φίλτρο, ουδέτερο φίλτρο, κυκλικό φακό, οπτικό παράθυρο κλπ.

2.2.2 Φωτοπολλαπλασιαστής σωλήνα:

2.2.2.1, Παράμετροι σωλήνα φωτοπολλαπλασιαστή: τάση: DC 1000V, παροχή ενέργειας: είσοδος 12V, έξοδος 0 ~ -1200V 2mA

2.2.2.2, φωτοηλεκτρική επεξεργασία συστήματος: ο φωτοηλεκτρικός ανιχνευτής είναι ένας σωλήνας φωτοπολλαπλασιαστή, συνδεδεμένος με το πρότυπο αριθμού A/D, επεξεργασμένος από υπολογιστή πολλαπλής βαθμίδας ενίσχυσης.Μπορεί να μετρά συνεχώς τη διαπερατότητα του φωτός της αντίστοιχης οπτικής πυκνότητας με το χρόνο, ο οποίος είναι ο αριθμός των αντιδράσεων φασματικής ευαισθησίας, παρόμοια με την απάντηση του γυμνού ματιού και το σκοτεινό ρεύμα είναι μικρότερο από 0,001uA.Η ελάχιστη ευαισθησία του σωλήνα φωτοπολλαπλασιαστή μπορεί να διαγνωστεί στο 100% στην οπτική διαδρομή 0.5 αποκτήθηκαν ένα ουδέτερο φίλτρο και ένα φίλτρο ενίσχυσης ND-2.

2.2.3. Ενισχύστε το φίλτρο: Η διαπερατότητα του φωτός του ND-2.0 είναι 0,95% και η θερμοκρασία της πηγής φωτός A είναι K=2854.

2.2.4, φωτεινή πύλη: για την προβολέα, διορθωμένη διαπερατότητα φωτός 0% χρήση.

2.2.5, φίλτρο: Για την αντιστάθμιση του φίλτρου, η οπτική πυκνότητα των 0,1 ~ 1,0 και 2,0 συνολικά 11 κομμάτια.

2.2.6, ουδέτερο φίλτρο: ND-0.5, διαπερατότητα φωτός 31,7%, θερμοκρασία χρώματος πηγής φωτός K = 2854.

2.2.7, Κονβές φακό: Με διάμετρο 51 mm, η άμεση δέσμη μπορεί να εστιαστεί σε ένα μικρό, έντονο σημείο στη διαφανή πλάκα μεταξύ των άνω και κατώτερων κουτιών της κάμερας.

2.2.7- Καλιβέρωση του οπτικού συστήματος: Χρησιμοποιείται ένα ουδέτερο φίλτρο με οπτική πυκνότητα 3,0 και μήκος κύματος 550-650 nm.

2.2.8, οπτικό παράθυρο: αποτελείται από ανοιχτό φως διαπεραστικό φιλμ και σκοτεινό κουτί.

Παράμετροι:

Κωνός ακτινοβολίας:

3.1, κώνος ακτινοβολίας: αποτελείται από θερμαντικά στοιχεία με ονομαστική ισχύ 2600W, μπορεί να παρέχει ένταση ακτινοβολίας 10KW/m2~50KW/m2 στο κέντρο της επιφάνειας δείγματος.Κατά τη μέτρηση της ακτινοβολίας σε δύο άλλες θέσεις 25 mm από το κέντρο του δείγματος, η ακτινοβολία σε αυτές τις δύο θέσεις δεν πρέπει να είναι μικρότερη από το 85% της ακτινοβολίας στο κέντρο του δείγματος.

3.2 Ακτινοβόλο θερμαντήρα κώνου: τροφοδοτείται από ανεξάρτητη πηγή ενέργειας. Η ισχύς του μονοφασικού μετασχηματιστή απομόνωσης είναι 3000 W. Ο έλεγχος της θερμοκρασίας ελέγχεται από έναν θυρίστορα γρήγορου κύκλου,και η θερμοκρασία ελέγχου μπορεί να σταθεροποιηθεί σε ±2°C.

3.3, μετρητής ροής θερμότητας: Το εύρος μέτρησης είναι 50kw/m2, λαμβάνοντας μια έκταση ακτινοβολίας επίπεδης επιφάνειας διαμέτρου 10 mm, η επιφάνεια επικαλυμμένη με μαύρο ματ, χρησιμοποιώντας ψύξη νερού.

3.4. Πυροβολιστής: Ο πύργος του πυροβολιστή είναι κατασκευασμένος από φέτα χαλκού διαφάνειας Φ4,0 mm, μήκος φλόγας, μέτρηση επιπέδου είναι 30 mm.

Σύστημα τροφοδοσίας αερίου:

4.1, πηγή αερίου: καθαρότητα 95%, μείγμα προπανίου και αέρα, πίεση 170Kpa

4.2, μέτρο ροής προπανίου: 1~100cm3/min

4.3, μέτρο ροής αέρα: 5~500cm3/min

Όλη η παράσταση:

1. ανάλυση διαπερατότητας του φωτός: 0,0001%·

2Πεδίο μέτρησης: 0-100%; Αυτοματοποιημένη μετατόπιση κατά τη μέτρηση.

3. ακρίβεια μέτρησης: ± 3%·

4. η τάση λειτουργίας: AC200-240V 50 Hz·

5υγρασία περιβάλλοντος: θερμοκρασία δωματίου -40 °C

6- περιβάλλον εργασίας: όταν το όργανο λειτουργεί, πρέπει να αποφεύγεται το άμεσο φως και να μην υπάρχει αναγκαστική ροή αέρα.

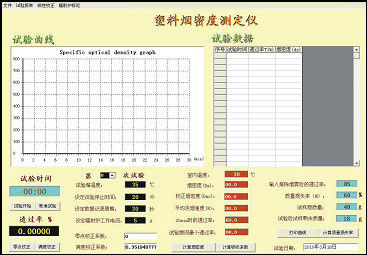

7. Λογισμικό μέτρησης: Βασισμένο στο λειτουργικό περιβάλλον Windows XP, στυλ LabVIEW. Εμφανίζει τη διαπερατότητα και τις καμπύλες χρόνου.και να παρέχει εγχειρίδια οδηγιών τόσο στα κινεζικά όσο και στα αγγλικάΒλέπε σχήμα 3.
