Μηχανή δοκιμής εργαστηρίου Ελέγχου IEC60332-3 για την κατακόρυφη εξάπλωση φλόγας δέσμων συρμάτων και καλωδίων
Περιγραφή του προϊόντος:

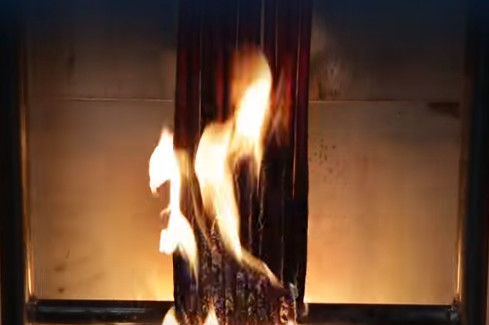

This equipment is used to evaluate the vertical installation of bunched wire and cable or fiber optic cable under the specified conditions to inhibit the ability of the vertical flame propagation device, το περίβλημα της συσκευής είναι κατασκευασμένο πλήρως από ανοξείδωτο χάλυβα SUS304, το σύνολο από το δοχείο δοκιμής, την πηγή αέρα, την χάλυβα σκάλα, το σύστημα καθαρισμού εκπομπών, την πηγή ανάφλεξης και άλλα εξαρτήματα.
Πρότυπα:
IEC60332-3-21:2018 "Δοκιμές για την καύση καλωδίων και καλωδίων υπό συνθήκες πυρκαγιάς - Μέρος 32: Δοκιμές για την κατακόρυφη εξάπλωση φλόγας κατακόρυφα τοποθετημένων συσσωματωμένων καλωδίων και καλωδίων" AFR
Σύνθεση της συσκευής:
1Τμήμα δοκιμών

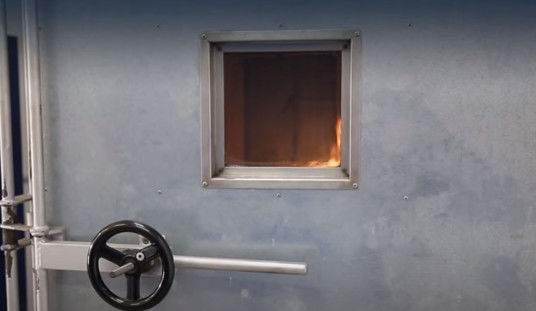

Η πειραματική διάταξη είναι ένα αυτοφορτωμένο κουτί με πλάτος (1000±100) mm, βάθος (2000±100) mm και ύψος (4000/100) mm.Ο πίσω τοίχος και οι δύο πλευρές του θαλάμου δοκιμής είναι κατασκευασμένοι από θερμική μόνωση με συντελεστή μεταφοράς θερμότητας περίπου 0.Η πόρτα χρησιμοποιεί ανοξείδωτο ατσάλι US304 πάχους 1,5 mm.
2Πηγή αέρα
2.1 Η είσοδος αέρα είναι εξοπλισμένη με ανεμιστήρα αέρα με ρυθμιζόμενη ροή αέρα, και η ροή αέρα είναι (5000±500) L/min προς τον θάλαμο καύσης. Η έξοδος αέρα είναι εξοπλισμένη με ψηφιακό ανεμόμετρο.
2.2 Μετά την ολοκλήρωση της δοκιμής: εάν το δείγμα συνεχίζει να καίγεται για μία ώρα μετά την παύση της φωτιάς, ενεργοποιείται συναγερμός και χρησιμοποιείται η διάταξη για την παύση της καύσης με τη νότια δύναμη.
3Τύπος κλίμακας χαλκού
πλάτος κλίμακας από χάλυβα (500 ± 5) mm πλάτος κλίμακας από χάλυβα (800 ± 10) mm πλάτος κλίμακας από χάλυβα από ανοξείδωτο χάλυβα SUS304, θάλαμος δοκιμής συσκευής καθαρισμού καυσαερίων με ανεμιστήρα καυσαερίων από πάνω,το αέριο εξάτμισης μέσα στο κουτί Πάρτε το κουτί με ταχύτητα 6ms και στείλτε το σε πύργο συλλογής καπνού με ένα ψηφιακό ανεμόμετρο οθόνης.
4Συσκευή καθαρισμού εκπομπών
4.1 Το άνω μέρος του κιβωτίου δοκιμής είναι εξοπλισμένο με ανεμιστήρα εξάτμισης και τα καυσαεροκίνητα καυσαέρια τύπου κιβωτίου αντλούνται από το κιβώτιο με ταχύτητα 6 M/S. Ο πύργος συλλογής καπνού αποστέλλεται προς τα έξω,και ο εξαερισμός έχει ψηφιακό ανεμόμετρο.
4.2 Συλλογή καπνού και πλύση Συσκευές απορρόφησης σκόνης και σκόνης (βλέπε πύργο απορρόφησης αερίων ψεκασμού DX-349A): εσωτερικά πλαστικά ανθεκτικά σε οξέα και αλκαλίες, διάμετρος 800 mm, ύψος 4000 mm.
5.1 Τύπος: Η πηγή ανάφλεξης πρέπει να περιλαμβάνει έναν ή δύο καυστήρες αερίου προπανίου τύπου ζώνης και τους σχετικούς μετρητές ροής και τους αναμεικτές βεντούρι.Η επιφάνεια της τροφοδοσίας φωτιάς θα πρέπει να είναι 242 επίπεδες μεταλλικές πλάκες με διάμετρο 1Η κεντρική απόσταση αυτών των τρυπών είναι 3,2 mm και είναι διαταραγμένες σε τρεις σειρές με 81, 80 και 81 σειρές αντίστοιχα.μια σειρά από μικρές τρύπες ανοίγονται και στις δύο πλευρές της επιφάνειας πυρόςΟι τρύπες αυτές μπορούν να διατηρήσουν την σταθερή καύση της φλόγας σύμφωνα με τις απαιτήσεις του GB/T 18380.31-2008 για τις πυρσίδες.
5.2 Κάθε φακός είναι εξοπλισμένος με ροματομέτρο ή μετρητή ροής μάζας που μπορεί να ελέγχει με ακρίβεια τη ροή προπάνου και αέρα.5 τάξη 53 θέση πηγής του πιλότου Τοποθέτηση οριζόντια, (75 ± 5) mm από την εμπρόσθια επιφάνεια του δείγματος καλωδίου, (600 ± 5) mm από το κάτω μέρος του θαλάμου και ο άξονας της χαλκού σκάλας είναι συμμετρικός.Το σημείο πυρκαγιάς του φακού πρέπει να βρίσκεται στο κέντρο μεταξύ των δύο διασταυρούμενων διαστάσεων της σκάλας και τουλάχιστον 500 mm από το κάτω άκρο του δείγματος..
Τεχνικές παραμέτρους
| Εσωτερικές διαστάσεις του θαλάμου καύσης | 1000mmX2000mmX4000mm (χρ.χ.) |
| Μέγεθος σκάλας από χάλυβα | 500 mm × 3500 mm ((w*h), πλάτος 800 × 3500 mm |
| Με φακό τύπου | σύμφωνα με την GB/T18380.31-2008 |
| Συσκευή ανάμιξης Venturi | σύμφωνα με την GBT18380.31-2008 |
| η ρύθμιση της ροής αέρα στον θάλαμο καύσης | 4500-500L/min |
| Ρυθμισμός ροής προπανίου | 3-30L/min |
| Ρυθμισμός ροής συμπιεσμένου αέρα | 10-100L/min |
| Ανεμόμετρος | 00,05-5m/s |
| Ψηφιακό θερμόμετρο | 0°400°C |
| Με τον τύπο τοποθέτησης φακού | ύψος 600 ± 5 mm,κάθε ρυθμιζόμενη οριζόντια απόσταση |
