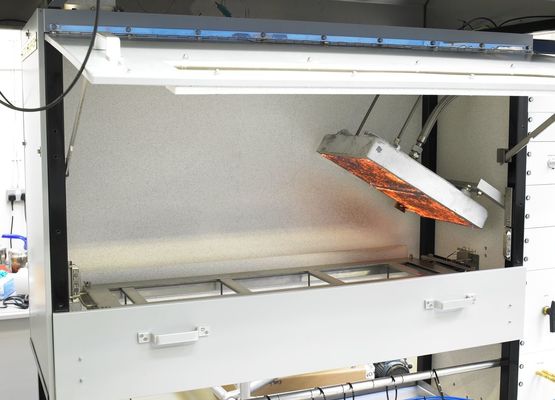

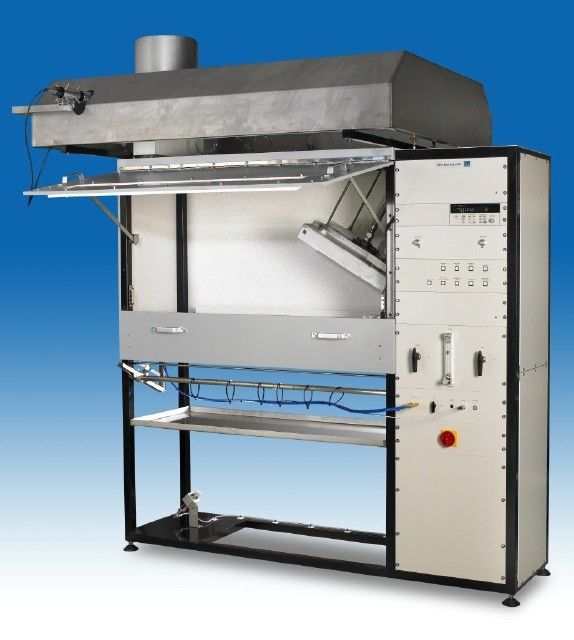

ISO 9239-1 Εξοπλισμός δοκιμής κατασκευαστικών υλικών / Εξοπλισμός δοκιμής πυρκαγιάς με ροή ακτινοβολούμενης θερμότητας δαπέδου
Περιγραφή:
DX8401 is a reaction to fire test apparatus for assessing the wind-opposed burning behaviour and spread of flame of horizontally mounted floorings exposed to a heat flux radiant gradient in a test chamber, όταν ανάβουν με πυρκαγιά πιλότου.
Κανονισμός:
- GB/T11785-2005
- ISO 9239-1,2
- ASTM E970
- NFPA253
-GBT11785-2005
Τμήμα δοκιμής:
- πλάκες από πυριτικό ασβέστιο πάχους (13 ± 1) mm και ονομαστικής πυκνότητας 650 kg/m3 έως 750 kg/m3.
-Ανθεκτικό γυαλί με διάμετρο (110 ± 10 mm) x (1100 ± 100) mm παράθυρο παρατήρησης.
- εξωτερική μεταλλική επένδυση
- κάτω από την πόρτα πρόσβασης για την πλατφόρμα δοκιμαστικού δείγματος
Κρατούχος δείγματος:
- ανθεκτικός στη θερμότητα ατσάλι με προφίλ L πάχους 2,0 ± 0,1 mm
- συνολικό μέγεθος (1140 ± 10) mm διά (325 ± 10) mm x (22 ± 2) mm

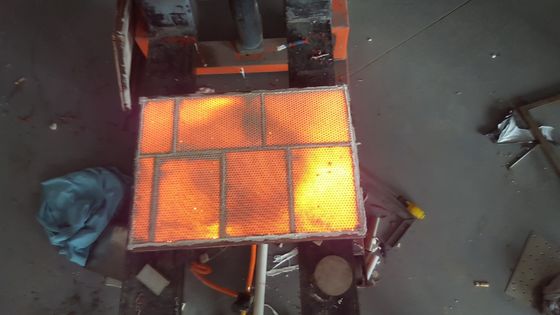

Πίνακας ακτινοβολίας με φυσικό αέριο:
- ένα πάνελ από πορώδες ανθεκτικό υλικό
-περιοχή (300 ± 10) mm x (450 ± 10) mm
-μέγιστη θερμοκρασία λειτουργίας έως 900 oC
Πιλότος Μπέρνερ:
- με ονομαστική εσωτερική διάμετρο 6 mm και με εξωτερική διάμετρο 10 mm
- Καύσιμα: προπάνιο εμπορικής κλάσης, θερμοκρασίας περίπου 83 MJ/m3
Σύστημα εξάτμισης:
- χωρητικότητα 39 m3/min σε (25 oC, 1 bar) έως 85 m3/min
-την ταχύτητα του αέρα στο σωλήνα εξάτμισης (2,5 ± 0,2) m/s ± 0,1 m/s
Πυρομετρητής ακτινοβολίας:
-περίοδος 480 oC έως 530 oC (μαύρη θερμοκρασία σώματος), ακρίβεια ± 50 oC.
-ορατότητα κυκλικής περιοχής διαμέτρου 250 mm από απόσταση περίπου 1,4 m
- ουσιαστικά σταθερή μεταξύ μήκους κύματος 1 μm και 9 μm
Μέτρο ροής θερμότητας:
- τύπου Schmidt-Boelter χωρίς παράθυρο και με διάμετρο 25 mm.
-περίοδος από 0 έως 15 kW/m2 ± 0,2 kW/m2.
- ακρίβεια ± 3% της μετρούμενης τιμής.
Τεχνικές παραμέτρους:
| Πεδίο μέτρησης μετρητή ροής θερμότητας |
(0-15) Kw/m2 |
| Ακρίβεια του μετρητή ροής θερμότητας |
± 0,2kw/m2 |
| Ακρίβεια του μετρητή ροής θερμότητας |
< ± 3%· |
| Λάθος θερμοκρασίας του μαύρου σώματος |
± 5 oC |
| Ποσοστό εξαγωγής καπνού |
(2,5 ± 0,2) m/s |
| Δυνατότητα εκτόξευσης καπνού |
(39-85) m3/min |
| Μέγεθος οπτικής ομάδας πορώδους ανθεκτικού ακτινοβολισμού |
300 mm * 450 mm και αντέχει θερμοκρασίες μέχρι περίπου 900 oC |
| Θερμοσύνθεση |
θωρακισμένο θερμοσύνδεσμο τύπου K από ανοξείδωτο χάλυβα με διάμετρο 3,2 mm |
| Απαιτήσεις κατανομής της ροής θερμότητας |
σε 200 mm: (9,1 ± 0,4) KW/m2 |
| Σε 400 mm: ((5,0 ± 0,4) KW/m2 |
| Σε 600 mm: ((2,4 ± 0,2) KW/m2 |
| Αέρια καύσης |
αέριο προπάνου (που ανήκει στον χρήστη) |
| ροή αερίων καύσης |
(0,026 ± 0,002) L/S |
| Καυστήρας καύσης |
¢ 10 mm Εξωτερική διάμετρος ¢ 6 mm εσωτερική διάμετρος, σωλήνας καυστήρα σε 35 ¢ 0,7 mm τρύπα |
| Υψόμετρος φλόγας |
60 ~ 120 mm ρυθμιζόμενο |
| Σύστημα ανάφλεξης |
ηλεκτρονική ανάφλεξη υψηλής τάσης |
| Δυνατό σύστημα εξάτμισης |
το μηχάνημα είναι εξοπλισμένο με ισχυρό ανεμιστήρα εξάτμισης. |
- ζυγαριά από χάλυβα
- Πιλοτικός καυστήρας
- Ανεμόμετρο
- πυρόμετρος ακτινοβολίας
- συσκευές χρονολόγησης
