DX8349 Δοκιμαστής Καύσης Δέσμης Καλωδίων

Δοκιμαστής Καύσης Δέσμης Καλωδίων & Καλωδίων DX8349, για την αξιολόγηση της ικανότητας των κάθετα τοποθετημένων δεσμίδων καλωδίων και καλωδίων

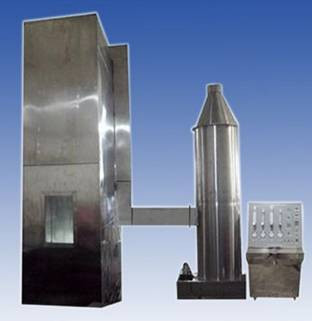

Δοκιμαστής Καύσης Δέσμης Καλωδίων & Καλωδίων DX8349

Πεδίο εφαρμογής:Χρησιμοποιείται για την αξιολόγηση της ικανότητας των κάθετα τοποθετημένων δεσμίδων καλωδίων ή οπτικών καλωδίων να αναστέλλουν την κάθετη εξάπλωση φλόγας υπό καθορισμένες συνθήκες και η διαδικασία χρήσης πρέπει να συνεργάζεται με πύργους αφαίρεσης καπνού. Ολόκληρο το μηχάνημα αποτελείται από διάφορα μέρη, όπως θάλαμο δοκιμής, πηγή αέρα, σκάλα από χάλυβα, σύστημα καθαρισμού εκπομπών και πηγή ανάφλεξης.

Συμμόρφωση με το πρότυπο:σύμφωνα με τα GB/T18380.31-2008, IEC60332-3-10-2018 "Δοκιμή καύσης καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 31: Κάθετα εγκατεστημένη συσκευή δοκιμής κάθετης εξάπλωσης φλόγας καλωδίων και καλωδίων" μπορεί να πληροί τις απαιτήσεις των GB/T18380.32-2008/IEC60332-3-21:2000 Δοκιμή φλόγας καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 32: Δοκιμή κάθετης εξάπλωσης φλόγας κάθετα εγκατεστημένων δεσμίδων καλωδίων και καλωδίων A F/R class", GB/T18380.33-2008/IEC60332-3-22:2000 "Δοκιμή καύσης φλόγας καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 33: Δοκιμή κάθετης εξάπλωσης φλόγας κάθετα εγκατεστημένων δεσμίδων καλωδίων και καλωδίων - Κατηγορία A", GB/T18380.35-2008/IEC60332-3-24:2000 Δοκιμή φλόγας καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 35: Δοκιμή κάθετης εξάπλωσης φλόγας κάθετα τοποθετημένων δεσμίδων καλωδίων και καλωδίων Κατηγορία C", GB/T18380.36-2008/IEC60332-3-25:2000”Δοκιμή φλόγας καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 36: Δοκιμή εξάπλωσης φλόγας κάθετα τοποθετημένων δεσμίδων καλωδίων και καλωδίων Κατηγορία D".

Τεχνικές παράμετροι:

Θάλαμος δοκιμής: Η πειραματική συσκευή πρέπει να είναι ένας αυτοφερόμενος θάλαμος με πλάτος (1000±100) mm, βάθος (2000±100) mm και ύψος (4000±100) mm. Ο πίσω τοίχος και οι δύο πλευρές του θαλάμου δοκιμής πρέπει να είναι κατασκευασμένοι από συντελεστή μεταφοράς θερμότητας περίπου 0,7W?m-2? K-1 θερμομόνωση, πλάκα ανοξείδωτου χάλυβα USU304 πάχους 1,5 mm, μονωτικό ορυκτό ινώδες πάχους 65 mm στη μέση, πλάκα ανοξείδωτου χάλυβα USU304 πάχους 1,5 mm εξωτερικά

2. Πηγή αέρα:

Η είσοδος αέρα είναι εξοπλισμένη με ψηφιακό ανεμόμετρο ταχύτητας αέρα και η ταχύτητα ροής αερίου του αέρα είναι (5000±500) L/min.

Μετά την ολοκλήρωση της δοκιμής: εάν το δείγμα εξακολουθεί να καίγεται για μία ώρα μετά τη διακοπή της φωτιάς, υπάρχει συναγερμός και μια συσκευή για την αναγκαστική διακοπή της καύσης από τη βροχή.

3. Τύπος σκάλας από χάλυβα: φαρδιά (500±5) mm τυπική σκάλα από χάλυβα (800±10) mm φαρδιά σκάλα από χάλυβα από στρογγυλό χάλυβα USU304

4. Συσκευή καθαρισμού εκκένωσης:

Το πάνω μέρος του θαλάμου δοκιμής είναι εξοπλισμένο με ψηφιακό ανεμόμετρο για να διασφαλιστεί ότι η ταχύτητα ροής του ανέμου είναι μικρότερη από 8M/S, η οποία δεν θα επηρεάσει τη ροή του αέρα στον θάλαμο δοκιμής.

Συσκευή συλλογής και πλύσης καπνού: ανοξείδωτος χάλυβας SUS304, διάμετρος 800mm, ύψος 3500mm.

Πηγή ανάφλεξης

1. Τύπος: Η πηγή ανάφλεξης πρέπει να περιλαμβάνει έναν ή δύο φλογοβόλους αερίου προπανίου ζώνης και τους υποστηρικτικούς μετρητές ροής και μίκτες venturi. Η επιφάνεια της φωτιάς πρέπει να είναι διάτρητη με 242 επίπεδες μεταλλικές πλάκες με διάμετρο 1,32 mm, η κεντρική απόσταση αυτών των οπών είναι 3,2 mm και είναι διατεταγμένες σε τρεις σειρές, κάθε σειρά είναι 81, 80 και 81, κατανεμημένες σε μια περιοχή 257×4,5 mm ονομαστικό μέγεθος. Επιπλέον, μια σειρά μικρών οπών κόβονται σε κάθε πλευρά του φλογοβόλου και αυτές οι οπές πιλότου μπορούν να διατηρήσουν τη φλόγα να καίγεται σταθερά. Κάθε φλογοβόλο πρέπει να είναι εξοπλισμένο με μια ακριβή συσκευή για τον έλεγχο του ρυθμού εισροής προπανίου και αέρα. Μπορούν να χρησιμοποιηθούν ροτόμετρα ή μετρητές μαζικής ροής

2. Ο φλογοβόλος στην πηγή ανάφλεξης πρέπει να τοποθετείται οριζόντια, (75±5) mm μακριά από την μπροστινή επιφάνεια του δείγματος καλωδίου, (600±5) mm από το κάτω μέρος του θαλάμου δοκιμής και συμμετρικά με τον άξονα της σκάλας από χάλυβα. Το σημείο ανάφλεξης του φλογοβόλου πρέπει να βρίσκεται στο κέντρο μεταξύ των δύο σκαλοπατιών της σκάλας από χάλυβα και τουλάχιστον 500 mm μακριά από το κάτω άκρο του δείγματος.

Τεχνικές παράμετροι:

1. Το μέγεθος του κουτιού δοκιμής είναι 1.000 (W) X2.000 (D) X4.000 (H) mm και η μέση είναι γεμάτη με κουτί υλικού ορυκτού μαλλιού

2. Το κάτω μέρος του κουτιού απέχει 150 mm από τον μπροστινό τοίχο και υπάρχει ένας χώρος εισαγωγής αέρα 800 (W)X400 (D)mm.

3. Ο επάνω χώρος εξάτμισης είναι 300 (W) X 1.000 (D) mm.

4. Φαρδιά ανοξείδωτη σκάλα μεγέθους 500 (W) X3.500 (H), 1 τεμάχιο

5. Τυπική ανοξείδωτη σκάλα μεγέθους 800 (W) X3.500 (H), 1 τεμάχιο

6. 2 συσκευές τυπικού καυστήρα προπανίου

7. 2 συσκευές ανάμειξης αερίου venturi

8. Το μανόμετρο και η συσκευή μείωσης πίεσης μπορούν να ρυθμίσουν την πίεση προπανίου και αέρα σε 0,1Mpa

9. Το ροτόμετρο ρυθμίζει και ρυθμίζει τη ροή αερίου

10. Το κουτί παρέχει σκάλες και κιγκλιδώματα από χάλυβα, τα οποία είναι βολικά για τους χρήστες να ανιχνεύουν στην κορυφή

11. Εξοπλισμένο με βαλβίδα σφαιρών για χειροκίνητο κλείσιμο της πηγής αέρα

12. Ρυθμίστε αυτόματα τον χρόνο δοκιμής καύσης και διακόψτε αυτόματα την πηγή αερίου εκείνη τη στιγμή

13. Το θερμοστοιχείο στο εσωτερικό τοίχωμα του κουτιού μπορεί να εμφανίσει την εσωτερική θερμοκρασία του κουτιού

14. Διαστάσεις κουτιού καύσης: 1120 (W) X2195 (D) X5077 (H) mm

15. Διαστάσεις κουτιού ελέγχου: 1280 (W) X770 (D) X1200 (H) mm

16. Τροφοδοσία: AC 220V, 50/60Hz, 2A

17. Πηγή αέρα: προπάνιο, αέρας (παρέχεται από τον πελάτη)

Πύργος αφαίρεσης καπνού:Χρησιμοποιείται κυρίως για την παραγωγή καυσαερίων στη διαδικασία του πειράματος και το αέριο που εκκενώνεται μετά την επεξεργασία από τον πύργο αφαίρεσης καπνού πληροί τις περιβαλλοντικές απαιτήσεις.

Υλικό: Ολόκληρο το σώμα του πλυντρίου είναι κατασκευασμένο από υλικό PP, δεν υπάρχουν μεταλλικά εξαρτήματα στο σύστημα και έχει εξαιρετικά υψηλή αντοχή σε οξέα και αλκάλια και αντοχή στη διάβρωση;

Κυκλοφοριακό στρώμα υγρού: μπορεί να γεμιστεί με νερό βρύσης, μπορεί επίσης να γεμιστεί με υγρό πλύσης, το αποτέλεσμα του υγρού πλύσης είναι καλύτερο, για να αποφευχθεί η εκκένωση αποβλήτων στη διάβρωση του πυθμένα του πύργου πλύσης;

Στρώμα αέρα: το καυσαέριο που εκπέμπεται στη διαδικασία παραγωγής ή πειράματος που πρέπει να υποβληθεί σε επεξεργασία και το στρώμα αέρα συνδέεται με την είσοδο αέρα για να επιτρέψει στα απόβλητα να εισέλθουν στο στρώμα αέρα;

Στρώμα πλήρωσης: Το υλικό πλήρωσης του πλυντρίου είναι κατασκευασμένο από μπάλες μέσου οπής τύπου PP sea urchin, οι οποίες είναι διαμορφωμένες σε σχήμα πολλαπλών δοντιών TELLERTT και υπάρχει ένα παράθυρο στην επιφάνεια του στρώματος πλήρωσης, το οποίο είναι βολικό για τον καθαρισμό των μπαλών στο στρώμα πλήρωσης. Η κύρια λειτουργία του στρώματος πλήρωσης είναι να διασκορπίζει το καυσαέριο στο στρώμα αέρα και να το κάνει διασκορπισμένα απόβλητα, έτσι ώστε το καυσαέριο να μπορεί να καθαριστεί πλήρως στο στρώμα ψεκασμού νερού;

Στρώμα ψεκασμού νερού: Η κεφαλή ψεκασμού στο στρώμα ψεκασμού νερού υιοθετεί περιστροφή PP120 μοιρών χωρίς να φράζει την κεφαλή ψεκασμού, καλύπτοντας το 95% της περιοχής και το στρώμα ψεκασμού νερού έχει ένα ανεξάρτητο παράθυρο για να διευκολύνει την επιθεώρηση της κατάστασης λειτουργίας της κεφαλής ψεκασμού;

Στρώμα κατά της ομίχλης: Μπορεί να φιλτράρει αποτελεσματικά τις ακαθαρσίες στον αέρα και ταυτόχρονα, μπορεί επίσης να αποτρέψει την διάβρωση του εσωτερικού τοιχώματος του πλυντρίου από τους κρυστάλλους ομίχλης νερού στο καυσαέριο;

Αντλία κυκλοφορίας: Η αντλία κυκλοφορίας κάνει το υγρό στο στρώμα κυκλοφορίας υγρού να κυκλοφορεί μέσω της κεφαλής ψεκασμού για εξοικονόμηση νερού.

Διαστάσεις: 1500 (W) × 1000 (D) × 3000 (H) mm;

Τροφοδοσία: AC 380V τριφασικό, 50/60Hz, 10A.
