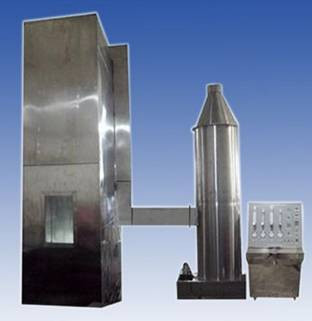

DX8349 Δοκιμαστής καύσης συσσωρευτών καλωδίων και καλωδίων

Πεδίο εφαρμογής:Χρησιμοποιείται για την αξιολόγηση της ικανότητας κάθετα εγκατεστημένων συσσωρευτών καλωδίων και καλωδίων ή οπτικών καλωδίων να αναστέλλουν την κατακόρυφη εξάπλωση φλόγας υπό καθορισμένες συνθήκες,και η διαδικασία χρήσης πρέπει να συνεργάζεται με πύργους απομάκρυνσης σκόνης καπνούΟλόκληρη η μηχανή αποτελείται από διάφορα μέρη, όπως θάλαμος δοκιμής, πηγή αέρα, χάλυβα σκάλα, σύστημα καθαρισμού εκπομπών και πηγή ανάφλεξης.

Συμμορφώνεται με το πρότυπο:σύμφωνα με το GB/T18380.31-2008, IEC60332-3-10-2018 "Δοκιμή καύσης καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 31:Η συσκευή δοκιμής κατακόρυφης εξάπλωσης φλόγας σε κάθετα εγκατεστημένο συνδυασμένο σύρμα και καλώδιο μπορεί να πληροί τις απαιτήσεις της GB/T18380..32-2008/IEC60332-3-21:2000 Δοκιμή πυρκαγιάς καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 32: Δοκιμή κατακόρυφης εξάπλωσης της φλόγας κατακόρυφα εγκατεστημένων συσσωματωμένων καλωδίων και καλωδίωνΑΤάξη F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Δοκιμή καύσης με φλόγα καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 33:Δοκιμή κατακόρυφης εξάπλωσης φλόγας κάθετα εγκατεστημένων συσσωματωμένων καλωδίων και καλωδίων - κλάση Α", GB/T18380.35-2008/IEC60332-3-24:2000 Δοκιμή φλόγας καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 35: Δοκιμή κατακόρυφης εξάπλωσης φλόγας κάθετα τοποθετημένων συσσωματωμένων καλωδίων και καλωδίων ΚατηγορίαΓ", GB/T18380.36-2008/IEC60332-3-25:2000Προσκόπηση με φλόγα καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 36: Δοκιμή εξάπλωσης φλόγας κάθετα τοποθετημένων συσσωματωμένων καλωδίων και καλωδίων ΚατηγορίαD"Είναι πολύ δύσκολο.

Τεχνικές παραμέτρους:

• Θάλαμος δοκιμής: Η πειραματική συσκευή πρέπει να είναι αυτόνομος θάλαμος με πλάτος (1000±100) mm, βάθος (2000±100) mm και ύψος (4000±100) mm.Ο πίσω τοίχος και οι δύο πλευρές του θαλάμου δοκιμής πρέπει να είναι κατασκευασμένοι με συντελεστή μεταφοράς θερμότητας περίπου 0.Κ-1 θερμική μόνωση, πλάκα από ανοξείδωτο χάλυβα USU304 πάχους 1,5 mm, 65 mm πάχος μόνωσης από ορυκτές ίνες στο μέσο, 1,5 mm πάχος από ανοξείδωτο χάλυβα USU304 εξωτερικά

2Πηγή αέρα:

Η είσοδος αέρα είναι εξοπλισμένη με ψηφιακό ανεμόμετρο ταχύτητας αέρα και ο ρυθμός ροής αερίου του αέρα είναι (5000±500) L/min.

Μετά την ολοκλήρωση της δοκιμής: εάν το δείγμα συνεχίζει να καίγεται για μία ώρα μετά τη διακοπή της καύσης, υπάρχει συναγερμός και μια διάταξη για την αναγκαστική διακοπή της καύσης από τη βροχή.

3Τύπος κλίμακας από χάλυβα: πλάτος (500±5) mm κλίμακα από χάλυβα πρότυπο (800±10) mm πλατιά κλίμακα από χάλυβα στρογγυλό από ανοξείδωτο χάλυβα USU304

4Συσκευή καθαρισμού απορρίψεων:

Το άνω μέρος του θαλάμου δοκιμών είναι εξοπλισμένο με ψηφιακό ανεμόμετρο για να εξασφαλίζεται ότι ο ρυθμός ροής του ανέμου είναι μικρότερος από 8M/S, πράγμα που δεν επηρεάζει τη ροή αέρα στον θάλαμο δοκιμών.

Συσκευή συλλογής καπνού και πλύσης: SUS304 από ανοξείδωτο χάλυβα, διάμετρος 800 mm, ύψος 3500 mm.

Πηγή ανάφλεξης

1Τύπος: Η πηγή ανάφλεξης πρέπει να περιλαμβάνει μία ή δύο φλόγες με ζώνη αερίου προπανίου και τους υποστηρικτικούς μετρητές ροής και τους μικτήρες venturi.Η επιφάνεια της φωτιάς πρέπει να τρυπήσει με 242 επίπεδες μεταλλικές πλάκες με διάμετρο 1.32 mm, η κεντρική απόσταση αυτών των τρυπών είναι 3,2 mm, και είναι διαταραγμένες σε τρεις σειρές, κάθε σειρά είναι 81, 80 και 81, κατανεμημένες σε ένα εύρος 257 × 4,5 mm ονομαστικού μεγέθους.Μια σειρά από μικρές τρύπες κόβονται σε κάθε πλευρά του φλογοβόλουΚάθε αναπτήρας πρέπει να είναι εξοπλισμένος με μια ακριβή συσκευή για τον έλεγχο του ρυθμού εισροής του προπανίου και του αέρα.Μπορούν να χρησιμοποιηθούν ροτομέτροι ή μετρητές ροής μάζας

2Ο αναπτήρας στην πηγή ανάφλεξης πρέπει να τοποθετείται οριζόντια, σε απόσταση (75±5) mm από την μπροστινή επιφάνεια του δείγματος καλωδίου, (600±5) mm από το κάτω μέρος του θαλάμου δοκιμής.και συμμετρική με τον άξονα της χάλυβα σκάλαςΤο σημείο ανάφλεξης του αναπτήρα πρέπει να βρίσκεται στο κέντρο μεταξύ των δύο σκαλοπατιών της ατσάλινης σκάλας και τουλάχιστον 500 mm μακριά από το κάτω άκρο του δείγματος.
