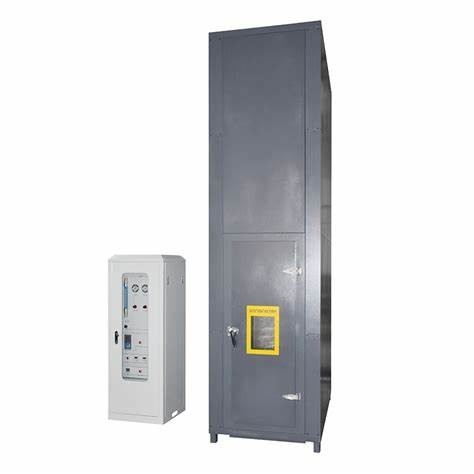

DX8349WΔοκιμή καύσης ιπτάμενου καλωδίουΕργαστήριο
Πεδίο εφαρμογής:Χρησιμοποιείται για την αξιολόγηση της ικανότητας κάθετα εγκατεστημένων συσσωρευτών καλωδίων και καλωδίων ή οπτικών καλωδίων να αναστέλλουν την κατακόρυφη εξάπλωση φλόγας υπό καθορισμένες συνθήκες,και η διαδικασία χρήσης πρέπει να συνεργάζεται με πύργους απομάκρυνσης σκόνης καπνούΟλόκληρη η μηχανή αποτελείται από διάφορα μέρη, όπως θάλαμος δοκιμής, πηγή αέρα, χάλυβα σκάλα, σύστημα καθαρισμού εκπομπών και πηγή ανάφλεξης.
Συμμορφώνεται με το πρότυπο:σύμφωνα με το GB/T18380.31-2008, IEC60332-3-10-2018 "Δοκιμή καύσης καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 31:Η συσκευή δοκιμής κατακόρυφης εξάπλωσης φλόγας σε κάθετα εγκατεστημένο συνδυασμένο σύρμα και καλώδιο μπορεί να πληροί τις απαιτήσεις της GB/T18380..32-2008/IEC60332-3-21:2000 Δοκιμή φλόγας καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 32: Δοκιμή κάθετης εξάπλωσης φλόγας κάθετα εγκατεστημένων συσσωματωμένων καλωδίων και καλωδίωνΑΤάξη F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Δοκιμή καύσης με φλόγα καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 33:Δοκιμή κατακόρυφης εξάπλωσης φλόγας κάθετα εγκατεστημένων συσσωματωμένων καλωδίων και καλωδίων - κλάση Α", GB/T18380.35-2008/IEC60332-3-24:2000 Δοκιμή φλόγας καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 35: Δοκιμή κατακόρυφης εξάπλωσης φλόγας κάθετα τοποθετημένων συσσωρευτών καλωδίων και καλωδίων ΚατηγορίαΓ", GB/T18380.36-2008/IEC60332-3-25:2000Προσκόπηση με φλόγα καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας Μέρος 36: Δοκιμή εξάπλωσης φλόγας κάθετα τοποθετημένων συσσωματωμένων καλωδίων και καλωδίων ΚατηγορίαD"Είναι πολύ δύσκολο.
Τεχνικές παραμέτρους:
- Θάλαμος δοκιμής: Η πειραματική συσκευή πρέπει να είναι αυτόνομος θάλαμος με πλάτος (1000±100) mm, βάθος (2000±100) mm και ύψος (4000±100) mm.Ο πίσω τοίχος και οι δύο πλευρές του θαλάμου δοκιμής πρέπει να είναι κατασκευασμένοι με συντελεστή μεταφοράς θερμότητας περίπου 0.Κ-1 θερμική μόνωση, πλάκα από ανοξείδωτο χάλυβα USU304 πάχους 1,5 mm, 65 mm πάχος μόνωσης από ορυκτές ίνες στο μέσο, 1,5 mm πάχος από ανοξείδωτο χάλυβα USU304 εξωτερικά
2Πηγή αέρα:
Η είσοδος αέρα είναι εξοπλισμένη με ψηφιακό ανεμόμετρο ταχύτητας αέρα και ο ρυθμός ροής αερίου του αέρα είναι (5000±500) L/min.
Μετά την ολοκλήρωση της δοκιμής: εάν το δείγμα συνεχίζει να καίγεται για μία ώρα μετά τη διακοπή της καύσης, υπάρχει συναγερμός και μια διάταξη για την αναγκαστική διακοπή της καύσης από τη βροχή.
3Τύπος κλίμακας από χάλυβα: πλάτος (500±5) mm κλίμακα από χάλυβα πρότυπο (800±10) mm κλίμακα από χάλυβα από στρογγυλό ανοξείδωτο χάλυβα USU304
4Συσκευή καθαρισμού απορρίψεων:
Το άνω μέρος του θαλάμου δοκιμών είναι εξοπλισμένο με ψηφιακό ανεμόμετρο για να εξασφαλίζεται ότι ο ρυθμός ροής του ανέμου είναι μικρότερος από 8M/S, πράγμα που δεν επηρεάζει τη ροή αέρα στον θάλαμο δοκιμών.
Συσκευή συλλογής καπνού και πλύσης: SUS304 από ανοξείδωτο χάλυβα, διάμετρος 800 mm, ύψος 3500 mm.
Πηγή ανάφλεξης
1Τύπος: Η πηγή ανάφλεξης πρέπει να περιλαμβάνει μία ή δύο φλόγες με ζώνη αερίου προπανίου και τους υποστηρικτικούς μετρητές ροής και τους αναμεικτές venturi.Η επιφάνεια της φωτιάς πρέπει να τρυπήσει με 242 επίπεδες μεταλλικές πλάκες με διάμετρο 1.32 mm, η κεντρική απόσταση αυτών των τρυπών είναι 3,2 mm, και είναι διαταραγμένες σε τρεις σειρές, κάθε σειρά είναι 81, 80 και 81, κατανεμημένες σε ένα εύρος ονομαστικού μεγέθους 257 × 4,5 mm. Επιπλέον,Μια σειρά από μικρές τρύπες κόβονται σε κάθε πλευρά του φλογοβόλουΚάθε αναπτήρας πρέπει να είναι εξοπλισμένος με μια ακριβή συσκευή για τον έλεγχο του ρυθμού εισροής του προπανίου και του αέρα.Μπορούν να χρησιμοποιηθούν ροτομέτροι ή μετρητές ροής μάζας
2Ο αναπτήρας στην πηγή ανάφλεξης πρέπει να τοποθετείται οριζόντια, σε απόσταση (75±5) mm από την μπροστινή επιφάνεια του δείγματος καλωδίου, (600±5) mm από το κάτω μέρος του θαλάμου δοκιμής.και συμμετρική με τον άξονα της χάλυβα σκάλαςΤο σημείο ανάφλεξης του αναπτήρα πρέπει να βρίσκεται στο κέντρο μεταξύ των δύο σκαλοπατιών της ατσάλινης σκάλας και τουλάχιστον 500 mm μακριά από το κάτω άκρο του δείγματος.
Τεχνικές παραμέτρους:
1Το μέγεθος του δοχείου δοκιμής είναι 1.000 (W) X 2.000 (D) X 4.000 (H) mm και το μέσο είναι γεμάτο με δοχείο από μεταλλικό μαλλί.
2Ο πυθμένας του κιβωτίου βρίσκεται 150 mm μακριά από τον μπροστινό τοίχο και υπάρχει χώρος εισόδου αέρα 800 (W) X400 (D) mm.
3Ο άνω χώρος εξάτμισης είναι 300 (W) X 1.000 (D) mm.
4Πύραυλο από ανοξείδωτο χάλυβα μεγέθους 500 (W) X3.500 (H), 1 κομμάτι
5- Στερεόβαθρα από ανοξείδωτο χάλυβα μεγέθους 800 (W) X3,500 (H), 1 κομμάτι
6. 2 συσκευές καυστήρα προπανίου με τυποποιημένες λωρίδες
7. 2 συσκευές ανάμειξης αερίων Venturi
8Το μετρητή πίεσης και η βαλβίδα μείωσης πίεσης μπορούν να ρυθμίσουν την πίεση του προπάνου και του αέρα σε 0,1Mpa.
9. Το ροταμέτρο ρυθμίζει και ορίζει την ταχύτητα ροής του αερίου
10Το κουτί παρέχει χάλυβα σκάλες και περίστροφα, τα οποία είναι βολικά για τους χρήστες να εντοπίσουν στην κορυφή.
11. Εξοπλισμένη με μια βαλβίδα σφαίρας για να κλείσει χειροκίνητα την πηγή αέρα
12. Εγκαταστήστε αυτόματα τον χρόνο δοκιμής καύσης και αποκόψτε αυτόματα την πηγή αερίου σε αυτό το χρόνο
13Το θερμοσύστημα στο εσωτερικό τοίχωμα του κουτιού μπορεί να εμφανίσει την εσωτερική θερμοκρασία του κουτιού
14Διάμετροι θήκης καύσης: 1120 (W) X2195 (D) X5077 (H) mm
15Διάμετροι του κουτιού ελέγχου: 1280 (W) X770 (D) X1200 (H) mm
16Η παροχή ενέργειας: AC 220V, 50/60Hz, 2A
17Πηγή αέρα: προπάνιο, αέρας (παρέχεται από τον πελάτη)

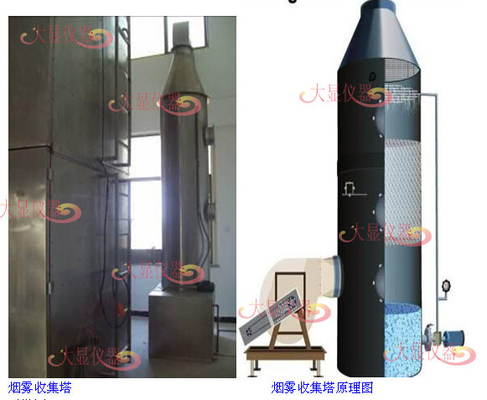

Πύργος απομάκρυνσης σκόνης καπνούΧρησιμοποιείται κυρίως για την παραγωγή καπνού στην πειραματική διαδικασία και το αέριο που εκλύεται μετά την επεξεργασία του πύργου απομάκρυνσης σκόνης καπνού πληροί τις απαιτήσεις προστασίας του περιβάλλοντος.
Υλικό: Το σύνολο του σώματος του καθαριστή είναι κατασκευασμένο από υλικό PP, δεν υπάρχουν μεταλλικά συστατικά στο σύστημα και έχει εξαιρετικά υψηλή αντοχή σε οξέα και άλκα και αντοχή στη διάβρωση.
Τυποποιημένο υγρό στρώμα: μπορεί να γεμίσει με νερό της βρύσης, μπορεί επίσης να γεμίσει με υγρό πλύσης, η επίδραση υγρού πλύσης είναι καλύτερη,για την πρόληψη της απόρριψης αποβλήτων στην διάβρωση του πυθμένα του πύργου πλύσης;
στρώμα αέρα: τα καυσαέρια που εκπέμπονται κατά τη διαδικασία παραγωγής ή πειραματικής επεξεργασίας και τα οποία πρέπει να υποβληθούν σε επεξεργασία, ενώ το στρώμα αέρα συνδέεται με την είσοδο αέρα για να επιτρέπεται η είσοδος των αποβλήτων στο στρώμα αέρα·
στρώμα πλήρωσης: Το υλικό πλήρωσης του καθαριστή είναι κατασκευασμένο από μπάλες μεσαίας οπλής τύπου αχιόσκιου της θάλασσας PP, που έχουν σχήμα TELLERTT με πολλά δόντια,και υπάρχει ένα παράθυρο στην επιφάνεια του στρώματος πλήρωσηςΗ κύρια λειτουργία του στρώματος πλήρωσης είναι να διασκορπίζει τα καυσαέρια στο στρώμα αέρα και να τα μετατρέπει σε διασκορπισμένα απόβλητα,ώστε τα καυσαέρια να μπορούν να καθαριστούν πλήρως στο στρώμα ψεκασμού νερού;
στρώμα ψεκασμού νερού: η κεφαλή ψεκαστήρα στο στρώμα ψεκασμού νερού υιοθετεί περιστροφή PP120 βαθμών χωρίς να φράζει την κεφαλή ψεκαστήρα, καλύπτοντας το 95% της περιοχής,και το στρώμα ψεκασμού νερού έχει ανεξάρτητο παράθυρο για να διευκολύνει την επιθεώρηση της λειτουργικής κατάστασης της κεφαλής του ψεκαστήρα;
Αντιμίχλη στρώση: μπορεί να φιλτράρει αποτελεσματικά τις ακαθαρσίες στον αέρα και ταυτόχρονα να εμποδίζει τους κρυστάλλους υδάτινης ομίχλης στα καυσαέρια να διαβρώνουν το εσωτερικό τοίχωμα του καθαριστηρίου·
Πυροβολητική αντλία: Η κυκλική αντλία κάνει το υγρό στο κύκλωμα υγρού που κυκλοφορεί να κυκλοφορεί μέσω της κεφαλής του ψεκαστήρα για να εξοικονομήσει νερό.
Μέγεθος: 1500 (W) × 1000 (D) × 3000 (H) mm.
Ηλεκτρική τροφοδοσία: AC 380V τριστάσης, 50/60Hz, 10A.
