Λεπτομέρειες:
|
| Ετικέτα: | DAXIAN | Σχήμα: | DX9182 |
|---|---|---|---|

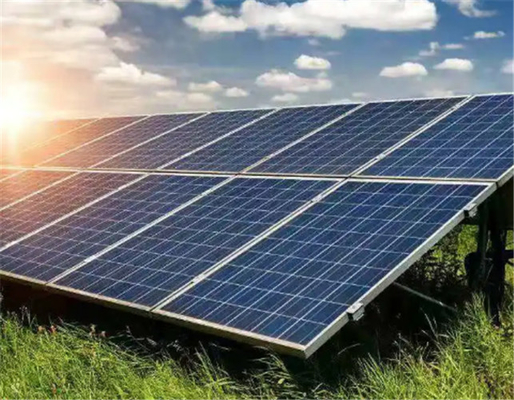

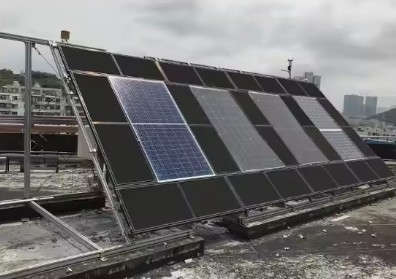

| Ονομασία προϊόντος: | Εξοπλισμός δοκιμής πρόσκρουσης μηχανής βροχής | Δείγμα δοκιμής: | Φωτοβολταϊκές μονάδες ∙ Ηλιακό πάνελ |
| Πίεση αέρα: | 6~8bar | Ψυγείο: | -10 °C |
| Επιθυμία: | 12 μήνες | Περιοχή επιπτώσεων: | 2000x1000 χιλιοστά |
| Επισημαίνω: | Εξοπλισμός δοκιμής πρόσκρουσης IEC61215,Εξοπλισμός δοκιμής πρόσκρουσης IEC61646,Εξοπλισμός δοκιμής συγκρούσεων UL1703 |
||
Εξοπλισμός δοκιμής πρόσκρουσης χαλαζιού σε φωτοβολταϊκές μονάδες IEC61215, Δοκιμαστής πρόσκρουσης, Πρότυπα δοκιμών IEC61646 UL1703
![]()
![]()
Τεχνικές προδιαγραφές:
1. Συσκευή εκτόξευσης
α. Η πηγή ισχύος είναι πεπιεσμένος αέρας του αεροσυμπιεστή
β. Πίεση αέρα: 6~8bar
γ. Τα παγοπέδιλα φορτώνονται χειροκίνητα, μία βολή τη φορά
δ. Το μήκος της κάννης είναι περίπου 940mm
ε. Η κάννη μπορεί να αντικατασταθεί

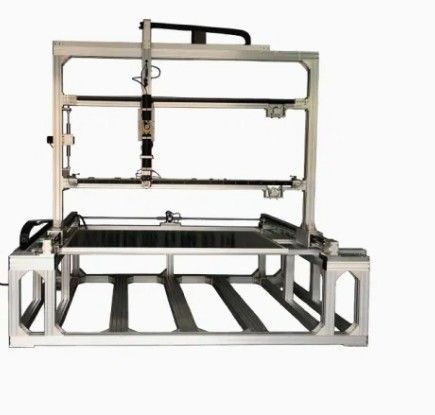

2. κινητή συσκευή τοποθέτησης
α. Η απόσταση κίνησης του άξονα Χ είναι περίπου 2100mm
β. Η απόσταση κίνησης του άξονα Υ είναι περίπου 1000mm
γ. Ακρίβεια τοποθέτησης ≤1mm
δ. Περιοχή πρόσκρουσης 2000x1000mm
ε. Η λειτουργία καθοδήγησης είναι αξιόπιστη εισαγόμενη ράγα οδήγησης
στ. Η λειτουργία κίνησης υιοθετεί εισαγόμενο σερβοκινητήρα + σύγχρονη τροχαλία
ζ. Η λειτουργία ελέγχου τοποθέτησης είναι αυτόματη τοποθέτηση ελέγχου άνω υπολογιστή
3. Σύστημα μέτρησης ταχύτητας και αρχή λειτουργίας
α. Μετρώντας τον χρόνο που το παγοπέδιλο περνά μέσα από τον αισθητήρα ταχύτητας υπερύθρων, και ταυτόχρονα καταγράφοντας τον χρόνο t που οι υπέρυθρες ακτίνες μπλοκάρονται, η ταχύτητα του παγοπέδιλου υπολογίζεται σύμφωνα με V=S/t
β. Ο μετρητής ταχύτητας υιοθετεί αισθητήρα ταχύτητας υπερύθρων υψηλής ακρίβειας
γ. Η ακρίβεια του αισθητήρα ταχύτητας υπερύθρων ±5%
δ. Το εύρος καταγραφής ταχύτητας είναι 0~40m/s
ε. Ταχύτητα παγοπέδιλου: παγοπέδιλο διαμέτρου 25mm ταχύτητα 23.0m/s±5%
παγοπέδιλο διαμέτρου 35mm ταχύτητα 27.2m/s±5%
παγοπέδιλο διαμέτρου 45mm ταχύτητα 30.7m/s±5%
4. Μέθοδος προετοιμασίας παγοπέδιλου και καλούπι
α. Γεμίστε το καλούπι παγοπέδιλου με νερό και βάλτε το στην κατάψυξη του ψυγείου, και αφού το νερό κρυώσει και παγώσει, βγάλτε ξεχωριστά την μπάλα του παγοπέδιλου και τοποθετήστε την στο κουτί αποθήκευσης παγοπέδιλου για μελλοντική χρήση.
β. Το καλούπι είναι κατασκευασμένο από ειδικό υλικό που δεν διαστέλλεται και παραμορφώνεται εύκολα
γ. Η διάμετρος της εσωτερικής κοιλότητας είναι 25mm<1%; 35mm<1%; 45mm<1%
δ. 6 παγοπέδιλα σε ένα καλούπι; Τουλάχιστον 2 σετ καλουπιών σε μία προδιαγραφή
ε. Η τεχνολογία επεξεργασίας της κοιλότητας του καλουπιού γίνεται με εργαλεία μηχανής CNC υψηλής ακρίβειας
στ. Η διάμετρος του παγοπέδιλου είναι 25mm<5%; 35mm<5%; 45mm<5%
ζ. Το βάρος του παγοπέδιλου είναι 7.53g<5%; 20.7g<5%; 43.9g<5%
η. Ψυγείο -10 °C
