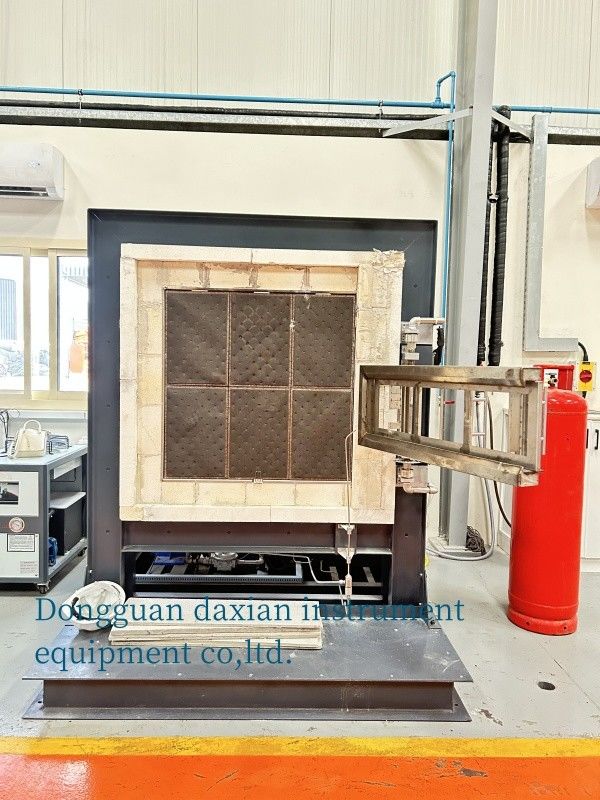

BS476-7Μηχανή δοκιμής εξάπλωσης φλόγας στην επιφάνεια

BS476-7 Εισαγωγή του προϊόντος:

Ο δοκιμαστής εξάπλωσης της φλόγας αναπτύσσεται και παράγεται σύμφωνα με το πρότυπο BS476-7 και χρησιμοποιείται για τη μέτρηση της επιδόσης της πλευρικής εξάπλωσης της φλόγας των κατασκευαστικών προϊόντων.Η ταχύτητα εξάπλωσης της φλόγας/η ταχύτητα εξάπλωσης της φλόγας μπορεί να αξιολογήσει την πυρόσβεση των υλικών.

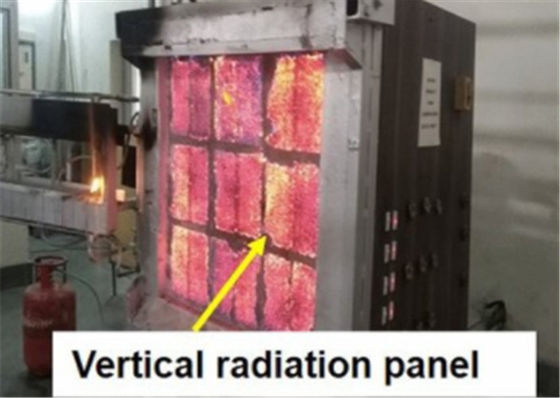

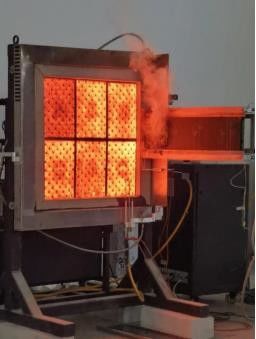

Η συσκευή ακτινοβολεί θερμότητα μέσα από μια πλάκα ακτινοβολίας αερίου και χρησιμοποιεί ένα εισαγόμενο μετρητή ροής θερμότητας για να βαθμολογήσει τη θερμότητα ακτινοβολίας.Το δείγμα ανάβεται με καυστήρα μικτού αερίου για να δοκιμαστεί η καύση του υλικού υπό ορισμένες συνθήκες θερμότητας ακτινοβολίας.Το δείγμα υποβάλλεται σε περιοχή με σαφώς βαθμολογημένη ροή ακτινοβολίας, μετράται ο χρόνος ανάφλεξης, η διάδοση της φλόγας και ο χρόνος τελικής σβήσεως.δίπλα στην πλάκα ακτινοβολίαςΗ φλόγα ανάφλεξης πλησιάζει το δείγμα δοκιμής αλλά δεν έρχεται σε επαφή με αυτό.Το θερμαινόμενο άκρο του δείγματος ανάβει από το εξατμισμένο αέριο στην επιφάνεια.
Μετά την ανάφλεξη, καταγράφεται η εξέλιξη του μετώπου φλόγας και ο χρόνος που απαιτείται για να καεί οριζόντια το μετώπο φλόγας στην επιφάνεια του δείγματος και να φτάνει σε κάθε απόσταση βαθμονόμησης.Περαιτέρω δοκιμή των σχετικών παραμέτρων του υλικού, συμπεριλαμβανομένης της θερμότητας ανάφλεξης, της θερμότητας συνεχούς καύσης, της κρίσιμης ροής, της μέσης θερμότητας συνεχούς καύσης, της συνολικής απελευθέρωσης θερμότητας κ.λπ.

Κανονισμός:

BS476-7: Πυρολογικές δοκιμές σε οικοδομικά υλικά και κατασκευές Μέρος 7. Μέθοδος δοκιμής για τον προσδιορισμό της ταξινόμησης της επιφάνειας διάχυσης των προϊόντων

Διαρθρωτικά χαρακτηριστικά:

3.1Το κουτί είναι κατασκευασμένο από ανοξείδωτο χάλυβα, το οποίο είναι όμορφο και ανθεκτικό στη διάβρωση.το πλαίσιο καυστήρα και το πλαίσιο υποστήριξης δείγματοςΤα δύο μέρη συνδέονται με μπουλόνια και έχουν μπουλόνια για ευέλικτη μηχανική ρυθμίση.
3.2Το κεντρικό ύψος της πλάκας ακτινοβολίας είναι 1250 ± 100 mm και η γωνία μεταξύ της επιφάνειας ακτινοβολίας της πλάκας ακτινοβολίας και της μπροστινής επιφάνειας μπορεί να ρυθμιστεί κατά 15 ± 3 °.
3.3Το μέγεθος του πίνακα ακτινοβολίας είναι 850 mm × 850 mm, αποτελείται από πορώδη ανθεκτικά πλακάκια. Η ένταση ακτινοβολίας μπορεί να φθάσει περίπου 80kw/m2, και η θερμοκρασία της επιφάνειας μπορεί να φθάσει περίπου 850 °C.
3.4 Κάψιμο: (200 ± 10) mm μακρύ διπλό τρύπα κεραμικό σωλήνα, εσωτερική διάμετρος 3 mm, εξωτερική διάμετρος 6,4 mm, κατασκευασμένο από κούφιο σωλήνα χάλυβα, εξοπλισμένο με μετρητές ροής προπανίου και αέρα,ρυθμιζόμενο ύψος μικρής φλόγας για την κάλυψη των προδιαγραφών για τις υψηλές φλόγες (100 ± 20) mm.
3.5- σήμανση επιπέδου παρατήρησης: διευκολύνει τους χρήστες να παρατηρούν την εξάπλωση της φλόγας· κατασκευασμένο από ανοξείδωτο χάλυβα, τοποθετημένο οριζόντια και κατακόρυφα με απόσταση 50 mm·
3.6. Εξοπλισμένη με σιδηροτροχιά καθοδήγησης εγκατάστασης δείγματος, από ανοξείδωτο χάλυβα. Ανθεκτικότητα στην θερμότητα και τη διάβρωση.
3.7 Κύκλος παρατήρησης: Εξοπλισμένος με ρυθμιζόμενο κάτοπτρο παρατήρησης γωνίας (750 mm × 120 mm), ο ρυθμός εξάπλωσης της φλόγας μπορεί να παρατηρηθεί μέσω του γυάλινου καθρέφτη και της ανίχνευσης δείγματος κατά τη διάρκεια της δοκιμής,και μπορεί να καταγράφεται αυτόματα μέσω του διακόπτη ποδιού.
3.8 Μέγεθος σύμπραξης δείγματος: μήκος 855 mm, πλάτος 275 mm. Κατασκευασμένο από πλάκα από ανοξείδωτο χάλυβα με πάχος (3 ± 0,2) mm.
3.9- μία καμινάδα δειγματοληψίας, κατασκευασμένη από φύλλο από ανοξείδωτο χάλυβα πάχους 0,5 ± 0,05 mm, εφοδιασμένη με θερμοσύνδετα αντιστάθμισης αερίου και καμινάδας.
3.10 Πλάκα βαθμονόμησης: Μη καύσιμη πλάκα μήκους (850 ± 1) mm, πλάτους 270 mm και πάχους (25 ± 2) mm, με πυκνότητα ξήρανσης (950 ± 100) kg/m3.Υπάρχουν 8 τρύπες με διάμετρο 25 mm και απόσταση τρύπας 100 mm ± 1 mm;
3.11 Πλακέτα πίσω και πλάκα θέσης: Η πλάκα πίσω έχει μήκος 885 mm, πλάτος 270 mm και πάχος (12 ± 3) mm μη καύσιμη πλάκα με πυκνότητα ξήρανσης (850 ± 100) kg/m3.Το υλικό της πλάκας τοποθέτησης είναι το ίδιο με αυτό της πλακέτας και έχει πλάτος (25 ± 2) mm..

BS 476 Κοινό Πρότυπο για τα υλικά κατασκευής:

BS 476-3 Πυρολογικές δοκιμές σε δομικά υλικά και κατασκευαστικά στοιχεία - Πυρολογικές δοκιμές σε εκτεθειμένα μέρη των οροφών
BS 476-4 Πυροδοτικές δοκιμές για δομικά και οικοδομικά υλικά - Δοκιμές μη φλεγμονότητας των υλικών
BS 476-6 Πρωτοελέγχοι πυρκαγιάς για δομικά υλικά και κατασκευαστικά στοιχεία - Μέθοδοι δοκιμής για την εξάπλωση πυρκαγιάς προϊόντων
BS 476-7 Πυρολογική δοκιμή δομικών υλικών και κατασκευαστικών στοιχείων - Μέθοδος δοκιμής για τον προσδιορισμό της ταξινόμησης της εξάπλωσης της επιφάνειας φλόγας των προϊόντων
BS 476-8 Δοκιμή πυρόσταξης των δομικών υλικών και κατασκευαστικών στοιχείων - Μέθοδοι δοκιμής πυρόσταξης και αξιολόγηση των δομικών στοιχείων
BS 476-11 Πυρολογικές δοκιμές δομικών υλικών και κατασκευαστικών στοιχείων - Καθορισμός θερμικής ακτινοβολίας των δομικών υλικών
BS 476-12 Πυρικές δοκιμές δομικών υλικών και κατασκευαστικών στοιχείων - Μέθοδος δοκιμής για την εύφλεκτη των προϊόντων σε άμεση επαφή με φλόγα
ΒΣ 476-20 Πυρικές δοκιμές δομικών υλικών και κατασκευαστικών στοιχείων - Μεθόδοι δοκιμής για την πυρετόμυαλη των δομικών στοιχείων (γενικές αρχές)
BS 476-21 Πυροδοτικές δοκιμές για δομικά υλικά και κατασκευαστικά στοιχεία - Μεθόδους δοκιμής για την πυρετόμυαλη αντοχή φορτισμένων κατασκευαστικών στοιχείων
BS 476-22 Πυροδοτικές δοκιμές για δομικά υλικά και κατασκευαστικά στοιχεία - Μεθόδους δοκιμής για την αντοχή σε πυρκαγιά μη φορτισμένων κατασκευαστικών στοιχείων
BS 476-23 Πυρολογικές δοκιμές δομικών υλικών και κατασκευαστικών στοιχείων - Μέθοδος δοκιμής για τη συμβολή των κατασκευαστικών στοιχείων στην ανθεκτικότητα των κατασκευαστικών στοιχείων στη φωτιά
BS 476-24 Πυρολογικές δοκιμές για οικοδομικά υλικά και κατασκευαστικά στοιχεία - Μέρος 24: Μεθόδους δοκιμής για την ανθεκτικότητα στις πυρκαγιές των αγωγών εξαερισμού
BS 476-31.1 Πυρικές δοκιμές δομικών υλικών και κατασκευαστικών στοιχείων - Μέθοδοι μέτρησης της διείσδυσης καπνού μέσα από συγκροτήματα θυρών και παραθύρων - Μέθοδοι μέτρησης σε θερμοκρασία δωματίου.

Δοκιμαστής δείκτη εξάπλωσης φλόγαςΚύρια παράμετρος:
