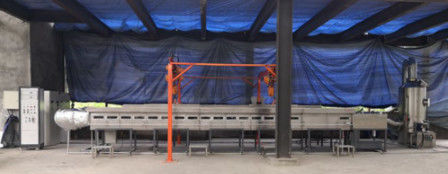

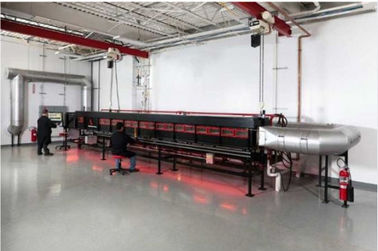

UL910/NFPA 262 Οριζόντιος φούρνος σήραγγας SteinerASTME 84
Πρότυπα:
UL910, NFPA262
Απαιτήσεις εγκατάστασης
|
1
|
Ηλεκτρική
|
Δυναμικό ισχύος:
|
|
2
|
Θερμοκρασία περιβάλλοντος
|
Δραστηριότητα 15°C έως 35°C
|
|
3
|
Αέριο
|
Συμπιεστήρας μεθανίου και αέρα
|
|
4
|
Χρήσιμο
|
Κράνος
|
|
5
|
Μέγεθος
|
1300 mm (L) x 1100 mm (D) x 2100 mm (H)
|
|
6
|
Βάρος
|
1700 κιλά
|
|
7
|
Εφαρμόσιμα πρότυπα
|
UL910, NFPA262, ASTM E84, UL723
|

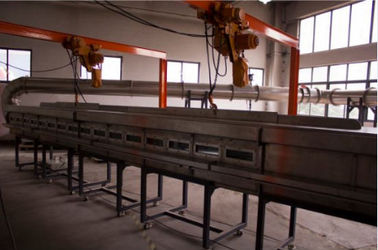

Εργαλεία ανάρτησης
1Δύο σταθμοί ανύψωσης ταυτόχρονα.
2Το υλικό αναστολής μπορεί να μετακινηθεί προς τα πάνω και προς τα κάτω, αριστερά και δεξιά, γεγονός που είναι βολικό για την εγκατάσταση δειγμάτων και την έναρξη λειτουργίας.
3. Εξοπλισμένο με πλατφόρμα προστασίας ασφάλειας, βολική για την εγκατάσταση δείγματος και την έναρξη λειτουργίας.
Σύστημα καύσης
1.Η σπινθήρα 10KV είναι εξοπλισμένη με συσκευή κατάπαυσης πυρός ασφαλείας.Η σπινθήρα τοποθετείται αυτόματα μέσω του μοχλού που συνδέεται με τον μηχανισμό κλεισίματος.
2Η θερμότητα καύσης του καυστήρα ελέγχεται αυτόματα από το σύστημα ροής αερίου.
3Η θερμική απόδοση του καυστήρα μπορεί να ελεγχθεί αυτόματα από υπολογιστή.
4.Συστημα ελέγχου της βαλβίδας ροής αερίου για την αποφυγή διαρροής που προκαλείται από ηλεκτρομαγνητική βλάβη της βαλβίδας, με αποτέλεσμα τον κίνδυνο έκρηξης.
5.Φανατικός ανεμιστήρας συχνότητας ελέγχει αυτόματα την ταχύτητα του ανέμου μέσα στο καπνό, ισχύς ανεμιστήρα 3KW, τάση 380V
6.Μέτρο πίεσης αερίου και βαλβίδα ρύθμισης πίεσης για τον ακριβή έλεγχο της πίεσης αερίου.
7Εισαγόμενη βαλβίδα ελέγχου ροής αερίου για ακριβή έλεγχο ροής αερίου
Σύστημα δοκιμής
1.Δοκιμή πυκνότητας καπνού:η πυκνότητα καπνού μετράται με σύστημα πυρακτωτικού φωτισμού.Θερμοκρασία χρώματος 2900±100K.Το εύρος διακυμάνσεων ρεύματος είναι + 0,5%·γραμμική τιμή εξόδου πυκνότητας καπνούΜε λειτουργία αντιστάθμισης χρόνου.
2Ο φακός μετατρέπει το φως σε παράλληλες δέσμες 20 mm· d/f < 0.04.
3.Αποκριτής:Η φασματική κατανομή αντιστοιχεί στο CIE.Η ακρίβεια της χρωματικής τυποποιημένης συνάρτησης είναι + 5%.Η γραμμικότητα της έκδοσης είναι μικρότερη από 3% της διαπερατότητας ή 1% της απόλυτης διαπερατότητας.;Ο χρόνος απόκρισης του συστήματος 90% δεν υπερβαίνει τα 3S
4Το θερμοσύνδεσμο είναι θωρακισμένο θερμοσύνδεσμο τύπου Κ, διαμέτρου 0,5 mm. Η θερμοκρασία είναι 0,5 βαθμούς.
5Το εύρος αισθητήρα πίεσης 0 ~ 100pa, η ακρίβεια είναι + 2pad, ο χρόνος απόκρισης του αισθητήρα πίεσης 90% είναι 1s.
6Ακριβότητα πίεσης περιβάλλοντος + 200Pa
7Ο χρόνος εγγραφής του συστήματος είναι τουλάχιστον 3 δευτερόλεπτα.
8.Συστημική ακρίβεια καταγραφής χρόνου 0,1s
9.Επισκόπηση σε πραγματικό χρόνο του υπολογιστή της καμπύλης παραγωγής πυκνότητας καπνού
10.Επιλογή:Το σύστημα είναι εξοπλισμένο με σύστημα κάμερας για την παρακολούθηση της πειραματικής διαδικασίας και την καταγραφή των χαρακτηριστικών του υπολειμμάτων του καυστήρα μετά την εφαρμογή και την καύση του δείγματος.
Σύστημα δοκιμής πυκνότητας καπνού
1Πηγή φωτός: λέιζερ νεόνου ήλίου 0,5W που εισήχθη από τις ΗΠΑ
2.Φωτοηλεκτρικός δέκτης που εισάγεται από τις ΗΠΑ:περίοδος μήκους κύματος 350-1100nm.Αντιστοίχουσα τιμή κορυφής: 0,65A/W.Μέγιστο ρεύμα εξόδου: 100mA.Καθορισμός κέρδους 70dB.
3Τα φίλτρα Thorlabs (εισαγόμενα από τις Η.Π.Α.) καθιστούν τις δοκιμές πυκνότητας καπνού πιο ακριβείς.
4Ο θάλαμος καύσης της σήραγγας Steiner είναι εξοπλισμένος με σύστημα αντιστάθμισης φωτοηλεκτρικής ανίχνευσης, αποτρέποντας αποτελεσματικά τις παρεμβολές διακυμάνσεων της φωτεινής πηγής.
Σύστημα ελέγχου ταχύτητας του ανέμου
Δυνατότητα εξάτμισης σωλήνα:
1Ο μετατροπέας Δέλτα ελέγχει με ακρίβεια την ταχύτητα του καπνού.
2.Δυνατότητα εξάντλησης καπνού: Μέτρηση της πίεσης του ανέμου και της ταχύτητας του ανέμου με σωλήνα Pitot και εισαγόμενο πομπό μικρής πίεσης.
3.Διαχωριστικός πομπός πίεσης:Περιφέρεια μέτρησης 0~2000pa· ακρίβεια: + 1% FS·Υστερέση + 0,1% FS· μέγιστη γραμμική πίεση 69Kpa·Ο χρόνος απόκρισης του αισθητήρα πίεσης 90% είναι 1S.
4Δυνατότητα εξάτμισης καπνού: 8000m3/h
5.Το σήμα ταχύτητας του ανέμου τροφοδοτείται αυτόματα για να επιτευχθεί αυτόματος κλειστός κύκλος ελέγχου της ταχύτητας του ανέμου, με πιο σταθερή ταχύτητα του ανέμου και ισχυρή ικανότητα κατά των παρεμβολών.
Δοκιμή ταχύτητας ανέμου του θαλάμου καύσης
1Ορίστε την ταχύτητα του θαλάμου καύσης της σήραγγας Steiner στο σύστημα υπολογιστή, και παρακολουθήστε την ταχύτητα του ανέμου σε πραγματικό χρόνο, στη συνέχεια, να παράγει την καμπύλη ταχύτητας του ανέμου.
2Το εύρος ταχύτητας του θαλάμου καύσης είναι 0~8m/s και η ανάλυση μέτρησης της ταχύτητας του ανέμου είναι 0,001m/s.
3Το εύρος ανίχνευσης είναι 0 ~ 250Pa, η ακρίβεια είναι ± 0,5Pa και η ακρίβεια δοκιμής πίεσης ένδειξης συστήματος είναι ± 2Pa.
Συλλογή ελέγχου θερμοκρασίας
1Η συσκευή Steiner Tunnel Furnace Chamber είναι εξοπλισμένη με 3 θωρακισμένα θερμοσύνδετα OMEGA K για την παρακολούθηση της αλλαγής θερμοκρασίας του σωλήνα εξάτμισης, με ακρίβεια 0,1 C.
2.Οι παραμέτροι του θερμοσύνδεσμου:Λιγότερος από 0,25 mm διάμετρος καλωδίου, θερμοκρασιακή ακρίβεια 0,1 βαθμοί.
3Το εύρος δοκιμής θερμοκρασίας είναι 0 C ~ 1300 C.
Σύστημα συλλογής και ελέγχου δεδομένων
1σύστημα ελέγχου Labview που είναι σταθερό και αξιόπιστο·
2.Σύστημα ελέγχου τυποποιημένο, εξοπλισμένο με υπολογιστή, οθόνη LCD 19 ιντσών·
3Το σύστημα διαθέτει μονάδα απόκτησης δεδομένων υψηλής ακρίβειας 16 bits.
4.Συστημική ακρίβεια καταγραφής χρόνου 0,1s
5.Αποκτήστε παρακολούθηση δεδομένων σε πραγματικό χρόνο και ακριβή καταγραφή·
6.Εμφάνιση σε πραγματικό χρόνο της κατάστασης λειτουργίας του συστήματος· ηχητικός και φωτεινός συναγερμός σε κατάσταση βλάβης·
7Το ντουλάπι ελέγχου μπορεί να συνδέσει εκτυπωτή και εκτύπωση έκθεσης.
8.Με ηχητικό συναγερμό και λειτουργία εμφάνισης συναγερμού.
9Το ντουλάπι ελέγχου μπορεί να συνδεθεί με υπολογιστή.
10Σύστημα ελέγχου PLC με λειτουργίες αυτόματης ανάφλεξης, ανίχνευση βλάβης ανάφλεξης
11Η διεπαφή λογισμικού και ο πίνακας ελέγχου αλληλεπιδρούν για τον έλεγχο της λειτουργίας.
