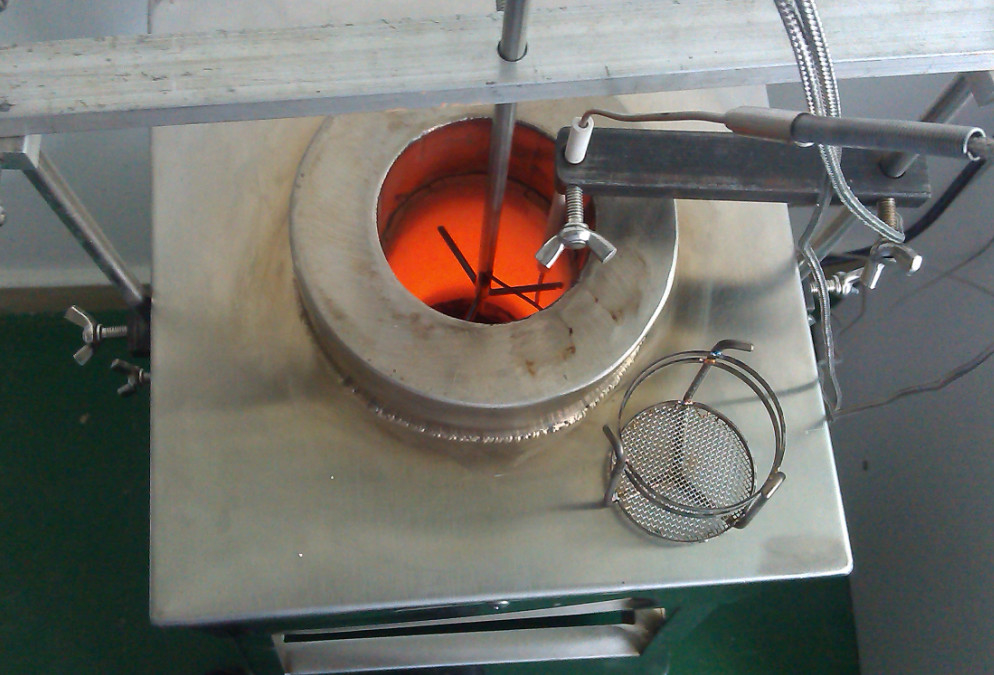

DX8371 Μηχανή δοκιμής μη καυσίμων για πυρόστατα οικοδομικά υλικά

Μηχανή δοκιμής μη καύσιμων υλικών DX8371 για πυράντοχα δομικά υλικά

1. Συμμόρφωση με πρότυπα:

Αναπτύχθηκε σύμφωνα με τους τεχνικούς δείκτες και τις απαιτήσεις που ορίζονται στο εθνικό πρότυπο GB/T 5464-2010 "Μέθοδος δοκιμής μη καύσης δομικών υλικών" και GB/T 8624-2012 "Ταξινόμηση της απόδοσης καύσης δομικών υλικών και προϊόντων". IS01182: 2002 "Δοκιμή αντίδρασης στη φωτιά δομικών υλικών - Δοκιμή μη καύσης".

2. Πεδίο εφαρμογής:

Είναι κυρίως κατάλληλο για τη μέθοδο δοκιμής κρίσης της απόδοσης καύσης των δομικών υλικών υπό καθορισμένες συνθήκες. Είναι κατάλληλο για τη δοκιμή της ταξινόμησης της απόδοσης καύσης των πυράντοχων υλικών κατηγορίας Α στην ταξινόμηση της απόδοσης καύσης δομικών υλικών GB8624.

3. Κύρια χαρακτηριστικά:

Αυτός ο εξοπλισμός υιοθετεί βιομηχανικό υπολογιστή και κάρτα λήψης AD υψηλής ακρίβειας 16-bit, και τα συλλεγόμενα δεδομένα επεξεργάζονται πλήρως από τον υπολογιστή, γεγονός που απλοποιεί σημαντικά την παραδοσιακή χειροκίνητη εργασία υπολογισμού δεδομένων. Ανθρωποκεντρική διεπαφή λειτουργίας, απλή και βολική λειτουργία, άτομα που δεν γνωρίζουν πώς να χρησιμοποιούν υπολογιστή μπορούν να μάθουν να λειτουργούν μετά από 5 λεπτά εκπαίδευσης. Κατά τη διάρκεια της δοκιμής, ο ελεγκτής μπορεί να βλέπει τα δεδομένα δοκιμής και την καμπύλη θερμοκρασίας σε πραγματικό χρόνο. Μετά το τέλος της δοκιμής, η αναφορά δοκιμής δημιουργείται αυτόματα και τα δεδομένα δοκιμής είναι σαφή με μια ματιά, γεγονός που διευκολύνει τον χειριστή στην αποθήκευση, εκτύπωση και προώθηση. Ο εξοπλισμός είναι εξοπλισμένος με ρυθμιστή τάσης υψηλής ακρίβειας και η διακύμανση της τάσης είναι εντός 2% για να διασφαλιστεί η σταθερότητα της τάσης εισόδου δοκιμής. Ο εξοπλισμός διαθέτει επίσης συσκευές προστασίας από υπερθέρμανση και υπερένταση για την αποφυγή υπερφόρτωσης του φούρνου θέρμανσης κατά τη διαδικασία θέρμανσης, παρατείνοντας αποτελεσματικά τη διάρκεια ζωής του φούρνου.

Κύριες παράμετροι:

1. Η συσκευή δοκιμής περιλαμβάνει φούρνο θέρμανσης, βάση δείγματος, κουκούλα ροής αέρα, θερμοζεύγος, ρυθμιστή ισχύος, ρυθμιστή τάσης, έξυπνη συσκευή ελέγχου θερμοκρασίας και υπολογιστή (ο οποίος μπορεί να καταγράφει την καμπύλη θερμοκρασίας και όλα τα δεδομένα της δοκιμής)

2. Φούρνος θέρμανσης: Φ95mm× Φ75mm× Φ150mm, 3mm×0.2m αντίσταση νικελίου 80% χρωμίου 20%

3. Βάρος σχάρας δείγματος: 15g+1g

4. Κουκούλα ροής αέρα: Φ75mm×500mm

5. Θερμοζεύγος: μονωμένο θωρακισμένο νικέλιο-χρώμιο Φ3mm

6. Ρυθμιστής τάσης: 2KVA, σταθερότητα τάσης≤±1%

7. Θερμόμετρο: 0~1000±2%

8. Εύρος χρόνου χρονομέτρησης: 0~99h ακρίβεια±1S

9. Τάση τροφοδοσίας: AC220V±10%, 50Hz, ρεύμα≤10A;

10. Χρόνος σταθεροποίησης: από θερμοκρασία δωματίου έως 750°C≤1h;

11. Θερμοκρασία φούρνου: 750±5°C;

12. Μετατόπιση θερμοκρασίας στον φούρνο: 2°C/10min;

13. Ισχύς θέρμανσης: 800~1000W;

14. Μέγιστη ισχύς: 1.5KW;

15. Τάση θέρμανσης ισχύος: 0~100 V ρυθμιζόμενη

Δομή εξοπλισμού: Αυτό το μηχάνημα αποτελείται από έναν φούρνο θέρμανσης, ένα κουτί ελέγχου, έναν υπολογιστή και έναν σταθεροποιητή αέρα.

Μέγεθος κουτιού καύσης: L700*W400*H850(mm).

Το κουτί καύσης και το κουτί ελέγχου είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS304, ο οποίος είναι όμορφος και γενναιόδωρος στην εμφάνιση. Τα εσωτερικά μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS304, ο οποίος έχει καλή αντοχή στη σκουριά.

Σύστημα ελέγχου θερμοκρασίας:

Θερμοζεύγος: Υιοθετείται θωρακισμένο θερμοζεύγος νικελίου-χρωμίου τύπου Κ με διάμετρο σύρματος 0,3 και εξωτερική διάμετρο ¢ 1,5*300, το οποίο πληροί πλήρως την απαιτούμενη ακρίβεια που απαιτείται από το GB/T5464.

Λήψη θερμοκρασίας: EVOC 16-bit AD, κάρτα λήψης θερμοκρασίας υψηλής ακρίβειας, με το σύστημα υπολογιστή για τον υπολογισμό και την επεξεργασία του σήματος λήψης, ο έλεγχος είναι πολύ ακριβής.

Συνθήκες χρήσης: Το έδαφος είναι επίπεδο, καλά αεριζόμενο και δεν περιέχει εύφλεκτα, εκρηκτικά, διαβρωτικά αέρια και σκόνη. Δεν υπάρχουν πηγές ισχυρής ηλεκτρομαγνητικής ακτινοβολίας σε κοντινή απόσταση. Αφήστε κατάλληλο χώρο συντήρησης γύρω από τον εξοπλισμό.

Θερμοκρασία: 25°C~35°C.

Επιτρεπόμενο εύρος διακύμανσης τάσης: 220V±10%.

Επιτρεπόμενο εύρος διακύμανσης συχνότητας: 50Hz±1%.

Ο χρήστης απαιτείται να διαμορφώσει τον εξοπλισμό με διακόπτη διαρροής στον χώρο εγκατάστασης, και αυτός ο διακόπτης πρέπει να είναι ανεξάρτητος και αποκλειστικός για τη χρήση του εξοπλισμού.

Μέγεθος φούρνου δοκιμής:L550×W550× H2100 (mm).

Μέγεθος κουτιού ελέγχου:L700×W600×H1200 (mm), το κουτί ελέγχου ελέγχεται από υπολογιστή.

Ο πειραματικός φούρνος είναι κατασκευασμένος από αξιόπιστο ανοξείδωτο χάλυβα (t=1.2mm), ο οποίος είναι όμορφος και γενναιόδωρος στην εμφάνιση.

Τα εσωτερικά μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS304, ο οποίος έχει καλή αντοχή στη σκουριά.

Σύστημα ελέγχου θερμοκρασίας: σύστημα έξυπνου ελέγχου θερμοκρασίας υπολογιστή.

Θερμοζεύγος: Θωρακισμένο θερμοζεύγος νικελίου-χρωμίου με διάμετρο φ1.5mm και ακρίβεια II.

4. PΔείκτες απόδοσης

1. Τροφοδοσία: AC220V±10%, 50Hz, ρεύμα≤10A;

2. Ισχύς θέρμανσης: 1500W;

3. Εύρος θερμοκρασίας: (-200~1300)°C;

4. Εύρος ελέγχου θερμοκρασίας: (300~750)°C;

5. Ακρίβεια μέτρησης θερμοκρασίας: ±1°C;

6. Ακρίβεια ελέγχου θερμοκρασίας: ±3°C;

7. Αρχική θερμοκρασία ισορροπίας στον φούρνο: (750±5) °C, μετατόπιση θερμοκρασίας εντός 10 λεπτών≤ 2°C;

8. Σταθερή θερμοκρασία στον φούρνο: από θερμοκρασία δωματίου έως 750°C≤ 1 ώρα;

9. Μέγεθος σωλήνα φούρνου θέρμανσης: εσωτερική διάμετρος (75±1) mm, ύψος (150±1) mm;

10. Το δείγμα είναι κυλινδρικό: διάμετρος 45mm, ύψος (50±3) mm;

11. Εμβαδόν δαπέδου: 1 τετραγωνικό μέτρο;

12. Αισθητήρας θερμοκρασίας: η εξωτερική διάμετρος είναι 1,5mm και η διάμετρος του σύρματος είναι 0,3mm.

13. Ρύθμιση ισχύος: 0~1200 V ρυθμιζόμενη;

14. Ρύθμιση κατάστασης: Πριν τη δοκιμή, το δείγμα πρέπει να ρυθμιστεί σε αεριζόμενο φούρνο ξήρανσης με θερμοκρασία (60±5) °C για (20~24) ώρες, και στη συνέχεια το δείγμα ψύχεται σε θερμοκρασία δωματίου σε πιάτο ξήρανσης. Η μάζα κάθε ομάδας δειγμάτων πρέπει να ζυγίζεται με ακρίβεια 0,01g πριν από τη δοκιμή.

15. Σημείο δοκιμής ανιχνευτή: θάλαμος δοκιμής, κέντρο τεμαχίου δοκιμής, επιφάνεια τεμαχίου δοκιμής, τοίχος φούρνου.

Όργανο

Ολόκληρο το όργανο στεγάζεται σε ένα περίβλημα 19" και περιλαμβάνει έναν ελεγκτή θερμοκρασίας, συναγερμό υπερθέρμανσης και ελεγκτή ισχύος. Ο ελεγκτής ισχύος διατηρεί τη θερμοκρασία υπό την επίδραση των διακυμάνσεων τάσης και εμφανίζει την ισχύ της παρεχόμενης τροφοδοσίας σε βατ.
