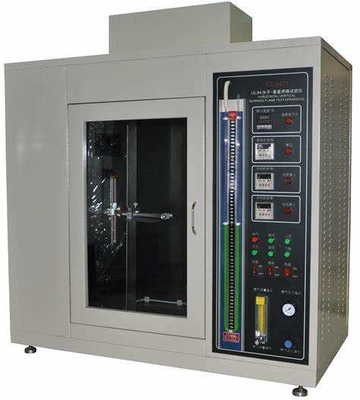

Μηχανή δοκιμής κατακόρυφης καύσης με μεταγωγική ζώνη DX8379A

Μηχανή δοκιμής κάθετης καύσης ιμάντα μεταφοράς DX8379A

Αρχή Δοκιμής:

Το δείγμα τοποθετείται κάθετα υπό καθορισμένες συνθήκες φλόγας αναφλέγεται με πηγή ανάφλεξης μικρής φλόγας και η απόδοση καύσης του δείγματος αξιολογείται ολοκληρωμένα μετρώντας τον συνεχή χρόνο καύσης και ανάφλεξης της φλόγας που διατηρείται μετά την αφαίρεση της φλόγας, και φυσώντας αέρα στο δείγμα 60 δευτερόλεπτα μετά την αφαίρεση της φλόγας, παρατηρώντας τη συμπεριφορά καύσης και μετρώντας τον συνεχή χρόνο ανάφλεξης.

Επισκόπηση: Αυτός ο εξοπλισμός χρησιμοποιεί μια μέθοδο δοκιμής με φλόγα μικρής κλίμακας (φλόγιστρο αερίου/φλόγιστρο αλκοόλης) για την αξιολόγηση της αντίδρασης των ιμάντων μεταφοράς στη φωτιά, και είναι κατάλληλος για την αξιολόγηση της απόδοσης καύσης ιμάντων μεταφοράς με πυρήνα από ύφασμα και ιμάντων μεταφοράς με πυρήνα από χαλύβδινο σύρμα. Η ικανότητα αντίστασης στη διάδοση της καύσης στην περίπτωση καύσης με φλόγα, και η κάθετη συμπεριφορά καύσης του δείγματος αξιολογείται μετρώντας την επαναφλόγιση, την περιοχή καύσης και την πτώση σωματιδίων καύσης.

δοκιμή απόδοσης καύσης ιμάντων μεταφοράς με πυρήνα από ύφασμα και ιμάντων μεταφοράς με πυρήνα από χαλύβδινο σύρμα που χρησιμοποιούνται σε χημικές, ανθρακωρυχεία, μεταλλουργικές και ηλεκτρικές βιομηχανίες. Χρησιμοποιείται για την αξιολόγηση της αντίδρασης του ιμάντα μεταφοράς σε πυρκαγιά.

Πρότυπα: Συμμόρφωση με τα πρότυπα GB/T3685-2009, ISO340:2004 και GBT10707-2008

Τεχνικές επιδόσεις του εξοπλισμού:

Εσωτερική διάμετρος ακροφυσίου: 9,6mm;

Λειτουργία παροχής αέρα: αυτόματη παροχή αέρα ανεμιστήρα, χρόνος παροχής αέρα 60S;

Ταχύτητα παροχής αέρα: 1,5M/S;

Ηλεκτρονικός ανεμόμετρος: εύρος δοκιμής 0~8M/S

Θερμόμετρο TES: εύρος μέτρησης 0~1300°C, ακρίβεια 0,1°C

Αυτόματο σύστημα προώθησης και ανύψωσης φλογίστρου;

Γωνία φλογίστρου: 45 μοίρες από την οριζόντια

Ύψος φλόγας: 170±10MM

Μέθοδος πυροκροτητή: αυτόματη ηλεκτρονική ανάφλεξη

Χρόνος καύσης: 0 ~ 99,99 δευτερόλεπτα μπορούν να ρυθμιστούν αυθαίρετα, και η ακρίβεια είναι ±0,01 δευτερόλεπτα.

Χρονοδιακόπτης χρόνου φλόγας και χωρίς φλόγα: 0~99,99 δευτερόλεπτα, ακρίβεια: ±0,01 δευτερόλεπτα;

Καύσιμο: μείγμα 5% (V/V) μεθανόλης και 95% (V/V) αιθανόλης (συνταγή πελάτη);

Όγκος θαλάμου δοκιμής: 0,5m3

Μέγεθος χαρτοκιβωτίου: L1000 mm× W600 mm× H1150mm

Βάρος: 40KG

Τροφοδοσία: AC220v; 50Hz； 50W；

Υλικό: Όλα από ανοξείδωτο χάλυβα SUS 304

Σημείωση: Η γωνία του φλογίστρου μπορεί να ρυθμιστεί, και όταν χρησιμοποιείται ως δοκιμή οριζόντιας καύσης, το φλόγιστρο ρυθμίζεται στις 45°; Όταν χρησιμοποιείται ως δοκιμή κάθετης καύσης, το φλόγιστρο ρυθμίζεται στις 90°.

Θάλαμος καύσης:

3.1 Κιβώτιο: 0,5m3, επεξεργασμένο με εργαλειομηχανές CNC, το σχήμα τόξου είναι όμορφο και γενναιόδωρο. SUS304

Ανοξείδωτο υλικό/βαφή ψησίματος, με χαρακτηριστικά όμορφης εμφάνισης, αντισκωριακό και αντιδιαβρωτικό.

3.2 Η κορυφή του κιβωτίου είναι εξοπλισμένη με σύστημα εξαερισμού και απαγωγής καπνού, το οποίο μπορεί να απορρίψει τα καυσαέρια σε εξωτερικό χώρο όταν ολοκληρωθεί η δοκιμή. Κατά τη διάρκεια της δοκιμής, το σύστημα είναι απενεργοποιημένο.

3.3 Το μπροστινό μέρος του κιβωτίου είναι εξοπλισμένο με παράθυρο παρατήρησης από σκληρυμένο γυαλί που μπορεί να σφραγιστεί κατά τη διάρκεια της δοκιμής, το οποίο είναι βολικό για την παρατήρηση της κατάστασης της δοκιμής.

Φλόγιστρο καύσης:

4.1 Φυσούνα Bunsen αερίου, πλήρως σύμφωνη με τις απαιτήσεις του GB/T3685-2009, η εσωτερική διάμετρος της λάμπας είναι 10mm.

4.2 Εξωτερική διάμετρος φλογίστρου: Ф11,5±0,1mm, εσωτερική διάμετρος φλογίστρου: Ф10±0,1mm, το ακροφύσιο είναι μακριά από τον αέρα

Το ύψος εισόδου είναι 200±10mm

4.3 Γωνία φλογίστρου: 45 μοίρες από το επίπεδο

4.4 Ύψος φλόγας: 180±20.

Σύστημα ανεμιστήρα:

5.1 Υιοθετεί συσκευή ανεμιστήρα με ρυθμιζόμενη ταχύτητα ανέμου, εύρος ρύθμισης ταχύτητας ανέμου: 0,05~2m/s

Σύστημα μέτρησης θερμοκρασίας (προαιρετικό):

6.1 Ο θερμικός αισθητήρας είναι ηλεκτρολυτικός χαλκός με πολύ υψηλή αγωγιμότητα. Το μήκος είναι 8,8±0,02mm, διάμετρος: Ф5,5±0,01mm

6.2 Θερμοστοιχείο τύπου Κ, με σωλήνα από ανοξείδωτο χάλυβα διαμέτρου 0,5mm ως μανδύα, έξυπνο όργανο ελέγχου θερμοκρασίας PID και τύπου Κ

Συμβατότητα θερμοστοιχείου. Η μέγιστη μέτρηση είναι 1350°C.

6.3 Σύστημα δοκιμής: κινητό, τοποθετείται στον θάλαμο δοκιμής κατά τη μέτρηση και την βαθμονόμηση της θερμοκρασίας.

6.4 Εξοπλισμένο με ηλεκτρονικό χρονόμετρο: ακρίβεια 0,1S (σε αναμονή κατά τη μέτρηση και βαθμονόμηση θερμοκρασίας)

Κύρια εξαρτήματα στερέωσης:

6.1 Βάση δοκιμής: κατασκευασμένη από ανοξείδωτο χάλυβα, το επίπεδο όπου βρίσκονται η βάση και το φλόγιστρο είναι παράλληλο προς το επίπεδο του παραθύρου παρατήρησης, το οποίο είναι βολικό για παρατήρηση και λειτουργία.

6.2 Σχήμα σφήνας: προσθήκη σφηνών, τα φλογίστρα είναι τοποθετημένα σε σφήνες, και τα σχήματα σφήνας είναι τοποθετημένα σε κινητήρα

Μπορεί να κινείται μπρος-πίσω σε κινητή πλατφόρμα, και μπορεί να κινείται αυτόματα στο δείγμα χωρίς την ανάγκη χειροκίνητης ώθησης και έλξης του φλογίστρου.

6.3 Εξοπλισμένο με ένα σετ χάρακα που μπορεί να μετρήσει την εξωτερική φλόγα και την εσωτερική φλόγα της φλόγας.

6.4 Πρέπει να είναι εξοπλισμένο με έναν ανοξείδωτο χάρακα 500MM με ακρίβεια 1MM για τη δοκιμή.
