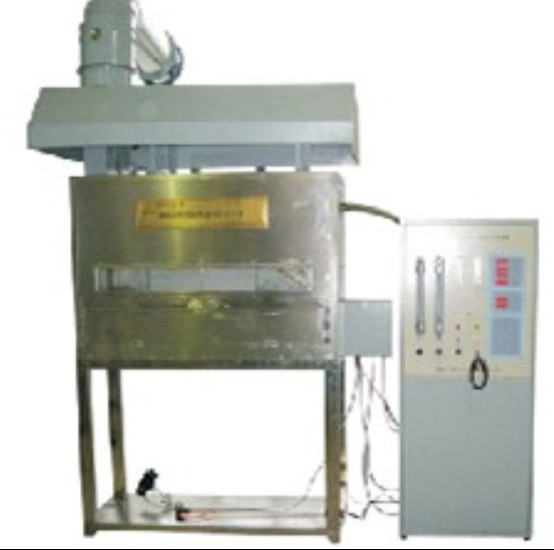

DX8401 Συσκευή δοκιμής ροής ακτινοβολούμενης θερμότητας για υλικά κάλυψης δαπέδων 12w

DX8401 Συσκευή δοκιμής ροής ακτινοβολούμενης θερμότητας για υλικά κάλυψης δαπέδων 12w

Πεδίο εφαρμογής:

Είναι κατάλληλο για τη δοκιμή υλικών δαπέδου που τοποθετούνται οριζόντια με μικρή ανάφλεξη φλόγας υπό καθορισμένες συνθήκες και εκτίθενται σε κλίση θερμικού ακτινοβολικού πεδίου.Κατάλληλο για όλα τα είδη υλικών δαπέδουΗ συσκευή μπορεί να αντιδρά στις καύσιμες ιδιότητες του υλικού οδοστρώματος,συμπεριλαμβανομένου του χρησιμοποιούμενου υποστρώματος, και οι αλλαγές στο υλικό υποστήριξης, στο υλικό υποστρώματος ή σε άλλες πτυχές του υλικού οδικής επιφάνειας μπορεί να επηρεάσουν τα αποτελέσματα της δοκιμής,και χρησιμοποιείται για τη δοκιμή και περιγραφή των χαρακτηριστικών καύσης του υλικού οδοστρώματος σε ζευγάρι θερμικής αντίδρασης στην ανάφλεξη υπό εργαστηριακές συνθήκες ελέγχου.

Συμμορφώνεται με το πρότυπο:πληρούν τις απαιτήσεις της GB/T11785-2005 και του ISO9239-1 "Αποκαταστάσεις καύσης των υλικών οδοστρώματος - Μέθοδος πηγής ακτινοβολούμενης θερμότητας".

Τεχνικές παραμέτρους:

Πεδίο μέτρησης μετρητή ροής θερμότητας: (0-15) Kw/m2·

Ακριβότητα μέτρου ροής θερμότητας: ± 0,2Kw/m2.

ακρίβεια μετρητή ροής θερμότητας: < ± 3%·

Το εύρος μέτρησης υψηλής θερμοκρασίας θερμικής ακτινοβολίας: 400-600 °C, ακρίβεια ±0,5 °C.

σφάλμα θερμοκρασίας μαύρου σώματος: ±5°C·

ταχύτητα εξάτμισης καπνού: (2.5±0.2) m/s·

Δυνατότητα εξάτμισης καπνού: (39-85) m3/min·

Μεγέθους πορώδους ανθεκτικής ακτινοβολίας πλάκας: 300 mm × 450 mm, μπορεί να αντέξει υψηλές θερμοκρασίες περίπου 900 °C.

Θερμοσύνδεσμο: θωρακισμένο θερμοσύνδεσμο τύπου K από ανοξείδωτο χάλυβα με διάμετρο 3,2 mm.

Απαιτήσεις κατανομής της ροής θερμότητας: σε 200 mm: (9,1±0,4) KW/m2·

Σε 400 mm: (5.0±0.4) kW/m2·

Σε 600 mm: (2.4±0.2) kW/m2;

Αέριο καύσης: αέριο προπάνιο (που παρέχεται από τον χρήστη) ·

ροή αερίων καύσης: (0,026±0,002) L/S·

Φωτιά για καύση: εξωτερική διάμετρος ¢ 10 mm, εσωτερική διάμετρος ¢ 6 mm, τρύπες 35 ¢ 0,7 mm στον σωλήνα της φωτιάς.

Υψόμετρο φλόγας: 60~120 mm ρυθμιζόμενο.

Σύστημα ανάφλεξης: ηλεκτρονική ανάφλεξη υψηλής τάσης.

Ενίσχυρο σύστημα εξάτμισης: Το μηχάνημα αυτό είναι εξοπλισμένο με ισχυρό ανεμιστήρα εξάτμισης, όταν ολοκληρωθεί η δοκιμή, ενεργοποιήστε το σύστημα ανεμιστήρα εξάτμισης για να εκπέμπεται το καυσαέριο έξω.

Υλικό κουτιού ελέγχου/κουτιού καύσης: χρησιμοποιώντας υψηλής ποιότητας (t=1.2mm) 304 πλάκα από ανοξείδωτο χάλυβα, επεξεργασία και σχηματισμό μηχανών CNC, το σχήμα του τόξου είναι όμορφο και γενναιόδωρο.

Φωτιά: κατασκευασμένη από την εταιρεία μας, από υλικό από ανοξείδωτο χάλυβα 304, πλήρως σύμφωνη με τις απαιτήσεις του προτύπου GB/T11785.

Τα άλλα μηχανικά μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα 304 ή από υλικό Α3 με πυκνωμένη ηλεκτροπληγή, αντιβροχή και αντιτριβή.

Η τάση τροφοδοσίας: AC220V±10%, 50 Hz.

Μέγιστη ισχύς: 5KW.

Μέγεθος κιβωτίου καύσης: L1420*W1200*H2300 ((mm)

Μέγεθος κουτιού ελέγχου: μήκος × πλάτος × ύψος (2,2× 1,2× 2,4) m·

Βάρος του εξοπλισμού: 350 κιλά.

Σύνθεση του εξοπλισμού: αποτελείται κυρίως από δύο μέρη: το πλαίσιο καύσης και το πλαίσιο ελέγχου.

Βασικοί τεχνικοί δείκτες:

Το κουτί ακτινοβολίας κλίνεται 30 μοίρες και μπορεί να ρυθμιστεί

Η ροή θερμότητας εισόδου μετράται με τη ροή θερμότητας εισόδου

Η ταχύτητα ροής αερίου στο καπνό είναι (2.5±0.2) m/s

Η θερμοκρασία του νερού ήταν 15-25 βαθμοί.

Η ροή ακτινοβολίας των 9 σημείων του πίνακα ακτινοβολίας πρέπει να πληροί τις αντίστοιχες προδιαγραφές (βλέπε απαιτήσεις των προτύπων)

Ο ανεμιστήρας εξάτμισης είναι απεριόριστα ρυθμιζόμενος

Χαρακτηριστικά: Ελεγχόμενο από υπολογιστή, αυτόματη χρονομέτρηση, εκτύπωση αρχείων επεξεργασίας δεδομένων,

Ακριβότητα χρονισμού: <1s/h·
