ISO 5658 Δοκιμαστής εξάπλωσης της φλόγας Αξιολόγηση της πυρόσβεσης των υλικών

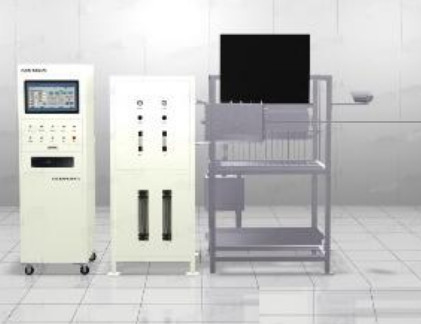

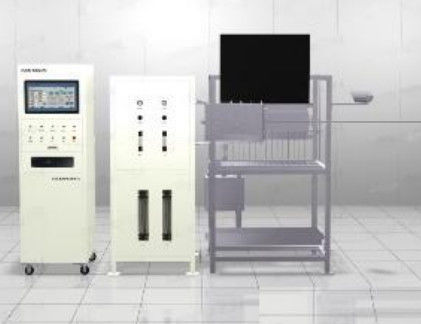

Δοκιμαστής Διάδοσης Φλόγας ISO 5658

Ο Δοκιμαστής Διάδοσης Φλόγας ISO 5658-2 αναπτύχθηκε και κατασκευάστηκε σύμφωνα με το πρότυπο ISO5658-2 και πληροί τις απαιτήσεις του IMO FTP Code Resolution A. 653(16) και ASTM E 1317. Ο Δοκιμαστής Διάδοσης Φλόγας Shenzhen Demerson ISO 5658-2 χρησιμοποιείται για τον προσδιορισμό της πλευρικής διάδοσης φλόγας δομικών προϊόντων και η απόδοση διάδοσης φλόγας/ταχύτητα διάδοσης φλόγας μπορούν να αξιολογήσουν την πυραντοχή των υλικών.

Η συσκευή ακτινοβολεί θερμότητα μέσω μιας πλάκας ακτινοβολίας αερίου και χρησιμοποιεί εισαγόμενο μετρητή ροής θερμότητας για τη βαθμονόμηση της ακτινοβολούμενης θερμότητας, και αναφλέγει το δείγμα μέσω καυστήρα μικτού αερίου, δοκιμάζοντας έτσι την καύση του υλικού υπό συγκεκριμένη ακτινοβολούμενη θερμότητα. Το δείγμα εκτίθεται σε μια περιοχή όπου η ροή ακτινοβολίας είναι σαφώς βαθμονομημένη, και μετρώνται ο χρόνος ανάφλεξης, ο βαθμός διάδοσης της φλόγας και ο τελικός χρόνος κατάσβεσης. Το δοκιμαστικό δείγμα τοποθετείται σε κάθετη θέση, δίπλα στην πλάκα ακτινοβολίας, και εκτίθεται σε μια περιοχή όπου η ροή ακτινοβολίας είναι σαφώς βαθμονομημένη. Η φλόγα ανάφλεξης είναι κοντά στο δοκιμαστικό δείγμα αλλά δεν το αγγίζει, και το θερμαινόμενο άκρο του δείγματος αναφλέγεται από το εξατμιζόμενο αέριο στην επιφάνεια.

Μετά την ανάφλεξη, καταγράφεται η εξέλιξη του μετώπου της φλόγας και καταγράφεται ο χρόνος που απαιτείται από το μέτωπο της φλόγας για να καεί οριζόντια στην επιφάνεια του δείγματος σε κάθε βαθμονομημένη απόσταση. Στη συνέχεια, τα υλικά δοκιμάζονται για θερμότητα ανάφλεξης, θερμότητα συνεχούς καύσης, κρίσιμη ροή, μέση θερμότητα συνεχούς καύσης, συνολική απελευθέρωση θερμότητας και άλλες σχετικές παραμέτρους.

ΠρότυποΠρότυποα:

ISO 5658-2: Πειράματα Αντίδρασης στη Φωτιά – Διάδοση Φλόγας Μέρος 2: Βαθμός διάδοσης φλόγας στα πλευρά δομικών προϊόντων σε κάθετη διάταξη.

IMO FTP Code Resolution A. 653(16): Συστάσεις για διαδικασίες δοκιμών ευφλεκτότητας για διαφράγματα, οροφές, υλικά καταστρώματος

ASTM E 1317: Πρότυπη Μέθοδος Δοκιμής για την Ευφλεκτότητα Επιστρώσεων Πλοίων

GBT28752-2012 Μέθοδος δοκιμής για πλευρική διάδοση φλόγας σε κάθετη επιφάνεια

Χαρακτηριστικά:

Το κουτί είναι κατασκευασμένο από ανοξείδωτο χάλυβα, όμορφο και ανθεκτικό στη διάβρωση. Εύκολο στο καθάρισμα. Κύριο πλαίσιο: Αποτελείται από δύο ανεξάρτητα μέρη: το πλαίσιο του καυστήρα και το πλαίσιο στήριξης του δείγματος. Τα δύο μέρη συνδέονται με βίδες και διαθέτουν βίδες για ευέλικτη μηχανική ρύθμιση.

Πηγή ανάφλεξης: πλάκα ακτινοβολίας και φλογοβόλο προπανίου εισαγόμενα από τις Ηνωμένες Πολιτείες. Ακριβής έλεγχος ύψους φλόγας

Καυστήρας, κεραμικός σωλήνας διπλής οπής μήκους (200±10) mm,

Οι υποστηρικτές καυστήρων ανάφλεξης κυλινδρικού τύπου για αυτόματη δοκιμή πρόσκρουσης φλόγας κατά το πρότυπο IMO

Ένα διπλό πλέγμα και μεγεθυμένη προοπτική επιτρέπουν στον χρήστη να παρατηρεί τη διάδοση των φλογών

Ρυθμιστής Θερμοκρασίας Πλάκας Ακτινοβολίας: Αποτρέπει τη φλόγα από το να γυρίσει στο πίσω μέρος της ψύκτρας, ελέγχει την εσωτερική θερμοκρασία της ψύκτρας και τη φλόγα

Ο ρυθμιστής ροής διευκολύνει τη μέτρηση της περιεκτικότητας σε μεθάνιο κατά τη δοκιμή της κρίσιμης ροής θερμότητας του αερίου

Παροχή αερίου: Εξοπλισμένο με βαλβίδα μείωσης πίεσης, βαλβίδα μηδενικής πίεσης, βαλβίδα ρύθμισης θερμοκρασίας, ηλεκτρομαγνητική βαλβίδα και αναμικτήρα, ο μικτός αέρας και το αέριο παραδίδονται στην πλάκα ακτινοβολίας.

Διατίθεται πλάκα βαθμονόμησης πολλαπλών οπών, καθώς και τροχιά ολίσθησης μετρητή ροής θερμότητας για την ανίχνευση εάν η ροή θερμικής ακτινοβολίας πληροί τις απαιτήσεις του προτύπου

Εξοπλισμένο με γυαλί παρατήρησης ρυθμιζόμενης γωνίας (750mm×120mm), ο ρυθμός διάδοσης της φλόγας μπορεί να παρατηρηθεί μέσω του καθρέφτη και της σχάρας του δείγματος, και μπορεί να καταγραφεί αυτόματα μέσω του ποδοδιακόπτη.

Χοάνη δείγματος, 1 τεμ., που περιέχει θερμοζεύγη μετάλλου αερίου και χοάνης.

Αντιεκρηκτικές βαλβίδες ασφαλείας, βαλβίδες αντεπιστροφής, ηλεκτρομαγνητικές βαλβίδες διακοπής σε όλα τα συστήματα ελέγχου καύσης πλάκας ακτινοβολίας αποτρέπουν την οπισθοδρόμηση του αερίου

Η κάμερα παρατηρεί και αποθηκεύει την κατάσταση της διαδικασίας δοκιμής σε ένα πρόγραμμα

Μέτρηση της κατάστασης ροής θερμότητας της πλάκας ακτινοβολίας στην περιοχή των 50 mm

Το σύστημα απόκτησης δεδομένων αποθηκεύει εικόνες του μήκους διάδοσης της φλόγας και των χαρακτηριστικών καύσης

Το αναλυτικό πλαίσιο 19" μετρά τους ρυθμούς διάδοσης φλόγας, τους κρίσιμους ρυθμούς ροής και τους ρυθμούς απελευθέρωσης θερμότητας

Το σύστημα καυστήρα πλάκας ακτινοβολίας είναι πλήρως αυτοματοποιημένο, με ανάφλεξη σπινθήρα και κλείδωμα ασφαλείας. Όλα τα συστήματα ελέγχου είναι αντιεκρηκτικά

Το πρόγραμμα IMO διευκολύνει την εκτύπωση όλων των βαθμονομήσεων, δοκιμών και αποτελεσμάτων δοκιμών (IMO, ISO).

Σύστημα ελέγχου PLC.

Προδιαγραφές

Μοντέλο DX--ISO5658

Μέγεθος 1.710(Π)×1.100(Β)×1.985(Υ)mm

Μέγεθος κονσόλας 600(Π)×750(Β)×1.600(Υ)mm

Τροφοδοσία AC 220V, 50/60Hz, 30A

Βάρος 200kg

Οδηγίες Παρέχονται οδηγίες

Εξαερισμός Ελάχιστο 30L/min

Εργαλεία Μεθάνιο, προσωπικοί υπολογιστές, πεπιεσμένο αέριο, βιντεοκάμερες
