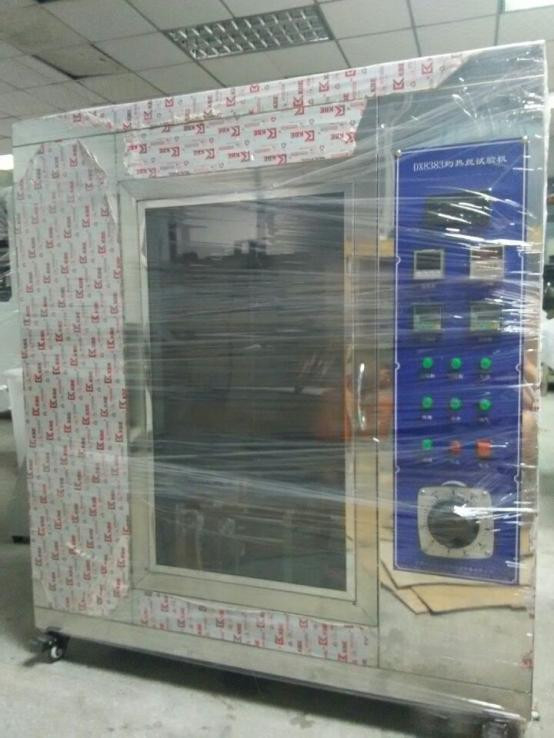

DX8383 Μηχανή δοκιμής θερμού καλωδίου με ψηφιακή οθόνη

Η δοκιμή θερμού καλωδίου χρησιμοποιείται για τη δοκιμή της σταθερότητας των ηλεκτρονικών και ηλεκτρικών προϊόντων κατά τη διάρκεια της λειτουργίας.Κατά τη διάρκεια της δοκιμής, πρέπει να θερμαίνεται στην καθορισμένη θερμοκρασία με ηλεκτρικό ρεύμα, έτσι ώστε η κορυφή του καυτού καλωδίου να έρχεται σε επαφή με το δείγμα για τον απαιτούμενο χρόνο, και στη συνέχεια η κατάσταση του μπορεί να παρατηρηθεί και να μετρηθεί.Το εύρος δοκιμών εξαρτάται από την ειδική διαδικασία δοκιμής.

Πεδίο εφαρμογής: Η μηχανή δοκιμής θερμού καλωδίου είναι κυρίως κατάλληλη για τη διενέργεια δοκιμών κινδύνου πυρκαγιάς σε ηλεκτρικά, ηλεκτρονικά προϊόντα, οικιακές συσκευές και εξαρτήματα τους,προσομοίωση της θερμικής πίεσης που προκαλείται από πηγές θερμότητας ή πηγές ανάφλεξης, όπως καυτά εξαρτήματα ή αντίστοιχες υπερφόρτωσης, σε σύντομο χρονικό διάστημαΕίναι επίσης κατάλληλο για στερεά ηλεκτρικά μονωτικά υλικά ή άλλα στερεά καύσιμα υλικά.

Συμμόρφωση με τα πρότυπα: Σχεδιασμένο και κατασκευασμένο σύμφωνα με τις απαιτήσεις της "Μέθοδος δοκιμής με φως" στην GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, τα πρότυπα UL817.

Τεχνικές παραμέτρους:

1Ο όγκος του θαλάμου δοκιμής: 0,5 M3, βάθος x πλάτος x ύψος: 60x 95x 90cm

2Μέγεθος ορίου: βάθος x πλάτος x ύψος: 61x 120x 105cm

3Φωτεινό σύρμα: Ένα δαχτυλίδι διαμέτρου 4,0 mm είναι κατασκευασμένο από σύρμα νικελίου/χρωμίου

4- συσκευή μέτρησης θερμοκρασίας: θωρακισμένο θερμοσύνδεσμο λεπτού σύρματος 0,5 mm, ικανό να αντέχει υψηλές θερμοκρασίες 1050 °C

5. ρεύμα θέρμανσης: όταν η θερμοκρασία είναι 960 °C, το ρεύμα είναι μεταξύ 120~150A

6Εφαρμόστε δύναμη στη δοκιμή: 0,8 έως 1,2 N και περιορίστε το βάθος πίεσης σε τουλάχιστον 7 mm.

7Χρονοδιακόπτης: Χρονοδιακόπτης για τη διάρκεια ανάφλεξης (Ti) και την ώρα σβήσεως της φλόγας (Te).

8Φωτεινό σύρμα: 4 mm±0,04 mm Ni/Cr (80/20) ειδικά σχεδιασμένο τυποποιημένο δαχτυλίδι, οριζόντια σταθερό.

9Θερμοσύνδεσμο: εισαγόμενο θερμοσύνδεσμο τύπου K 0,5 mm, θωρακισμένη θήκη ανθεκτική στη θερμότητα έως 1100 °C.

10Η θερμοκρασία ηλεκτρικής θέρμανσης του καυτού καλωδίου: 500 °C έως 960 °C (η ψηφιακή οθόνη μπορεί να ρυθμιστεί εκ των προτέρων), διακυμάνσεις θερμοκρασίας < 3 °C.

11. πίεση του δείγματος δοκιμής προς την δοκιμή με καυτό σύρμα: 1,0 N ± 0,1 N (προσαρμόζεται σύμφωνα με την πραγματική κατάσταση) ·

12Μέγιστο βάθος διείσδυσης: 7 mm ± 0,5 mm (προσαρμόσιμο σύμφωνα με τις πραγματικές συνθήκες) ·

13Ταχύτητα κίνησης του δείγματος δοκιμής: 10 mm/s~25 mm/s.

14- επίπεδο σοβαρότητας: Οι προτιμώμενες τιμές για τη διάρκεια της εφαρμοζόμενης φλόγας δοκιμής (ta) είναι: 5s, 10s, 20s, 30s, 60s, 120-1s.

15ύψος φλόγας: το ύψος της φλόγας δοκιμής είναι 12 mm·

16Πηγή αερίου: αέριο βουτάνιο (προσφέρει ο χρήστης).

17Υλικό εξωτερικού κουτιού: Ατσάλι ατσάλι.

Μέθοδος δοκιμής: Θέρμανση του τυποποιημένου δακτυλίου καλωδίου αντίστασης στην καθορισμένη θερμοκρασία και, στη συνέχεια, επαφή του καυτού καλωδίου και του δείγματος δοκιμής με την πρίζα, την πρίζα, το καουτσούκ,πλαστικό και άλλα προϊόντα υπό τις συνθήκες δοκιμής.

Αντίστοιχη μέθοδος δοκιμής για τη μηχανή δοκιμής καύσης θερμού καλωδίου:

Μέθοδος δοκιμής φλεγμονώδους ικανότητας καυσίμου σύρματος για τελικά προϊόντα (IEC 60695-2-11:2000/GB/T 5169.11-2006)

Μέθοδος δοκιμής φλεγμονώδους ικανότητας καυσίμου σύρματος για υλικά (IEC 60695-2-12:2000/GB/T 5169.12-2006)

Μέθοδος δοκιμής για την απόδοση ανάφλεξης υλικών που χρησιμοποιούν καυτό σύρμα (IEC 60695-2-13:2000/GB/T 5169.13-2006)

Δείκτης εύφλεκτης ικανότητας GWFI, GWFI - Δείκτης εύφλεκτης ικανότητας λαμπερού καλωδίου

Η μέγιστη θερμοκρασία δοκιμής ενός δείγματος δοκιμής με καθορισμένο πάχος σε τρεις διαδοχικές δοκιμές πρέπει να πληροί μία από τις ακόλουθες προϋποθέσεις:

α) Εντός 30 δευτερολέπτων μετά την αφαίρεση του καυτού καλωδίου, η φλόγα ή η θερμότητα του δείγματος δοκιμής σβήνουν και το χαρτί συσκευασίας που τοποθετείται κάτω από το δείγμα δοκιμής δεν ανάβει·

β) Το δείγμα δοκιμής δεν άναψε.

GWIT, GWIT - Θερμοκρασία ανάφλεξης καλωδίου λάμψης

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

Απαιτήσεις για δείγματα: Το Εργαστήριο Υλικών SGS έχει τις ακόλουθες απαιτήσεις για τη δοκιμή δειγμάτων:

Το δείγμα θα πρέπει να έχει ένα αρκετά μεγάλο επίπεδο τμήμα σταθερού μεγέθους και το επίπεδο δοκιμής θα πρέπει να διατηρείται σε κατακόρυφη θέση κατά τη διάρκεια της δοκιμής.

Τα δείγματα δοκιμής μπορούν να παραχθούν με διάφορους τρόπους:

Σχηματισμός με συμπίεση, σχηματισμός με ένεση ή χύτευση ή κοπή από τελικά μέρη όπως φύλλα μετάλλου με επαρκώς μεγάλη επιφάνεια.

Οι διαστάσεις του επίπεδου μέρους πρέπει να είναι: μήκος: ≥ 60 mm, πλάτος (μέσα στο μαγνητόφωνο): ≥ 60 mm.

Σύμφωνα με τις απαιτήσεις του παρόντος πειράματος, η αξιολόγηση της εύφλεκτης ικανότητας απαιτεί συνήθως δέκα δείγματα δοκιμής.
