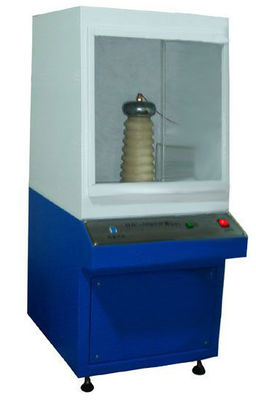

Μηχανή δοκιμής γήρανσης κορώνας DX8427A AC/DC

Πειραματική ανάλυση γήρανσης στεφάνης από καουτσούκ σιλικόνης, έρευνα στα χαρακτηριστικά γήρανσης στεφάνης AC/DC, εξοπλισμός πειραματικής γήρανσης στεφάνης σύνθετου μονωτή, σύστημα δοκιμής γήρανσης στεφάνης οργανικού μονωτικού υλικού, σύστημα κουτιού δοκιμής γήρανσης στεφάνης,

Επισκόπηση Εξοπλισμού:

Κατάλληλο για ιδρύματα επιστημονικής έρευνας, το αναπτυγμένο σύστημα δοκιμής αντοχής στη γήρανση στεφάνης στερεών μονωτικών υλικών μπορεί να επιτύχει διαφορετικές συνθήκες δοκιμής στεφάνης και μπορεί ταυτόχρονα να διεξάγει δοκιμές γήρανσης στεφάνης σε 5 δείγματα. Ταυτόχρονα, το σύστημα μπορεί επίσης να χρησιμοποιηθεί για τη δοκιμή αντοχής στην τάση στερεών μονωτικών υλικών έναντι εκκένωσης στεφάνης. Μπορεί να διεξάγει συστηματική πειραματική έρευνα για το φαινόμενο γήρανσης στεφάνης καουτσούκ σιλικόνης HTV υπό διαφορετικές συνθήκες. Ταυτόχρονα, η ανάπτυξη αυτού του συστήματος αναμένεται να παρέχει μια τυπική πλατφόρμα δοκιμών για την εγχώρια έρευνα σχετικά με την αντοχή στη γήρανση στεφάνης στερεών μονωτικών υλικών, η οποία θα βοηθήσει στη διεξαγωγή έρευνας σχετικά με τα χαρακτηριστικά αντοχής στη γήρανση στεφάνης διαφόρων στερεών μονωτικών υλικών.

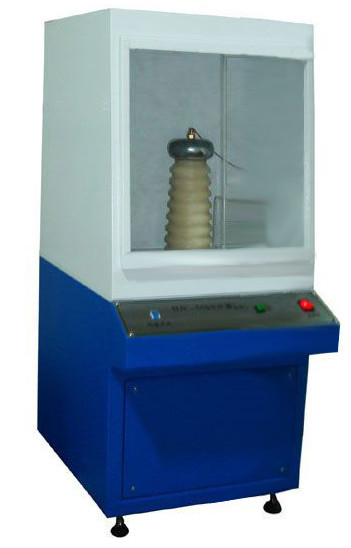

Κύρια εξαρτήματα: 1) Συσκευή παραγωγής στεφάνης, 2) Σύστημα μέτρησης, 3) Σύστημα προστασίας, 4) Σύστημα ελέγχου και παρακολούθησης περιβάλλοντος. Η πραγματική συσκευή του συστήματος δοκιμής αντοχής στη γήρανση στεφάνης για στερεά μονωτικά υλικά φαίνεται στο Φυσικό διάγραμμα Σχήματος 1

Πρότυπα αναφοράς εξοπλισμού:

Ανατρέξτε στο αμερικανικό πρότυπο δοκιμής ASTM D2275-14 "Standard Test Method for Surface Voltage Resistance of Solid Electrical Insulation Materials to Partial Discharge (Corona)".

Τεχνικές παράμετροι:

(1) Συσκευή παραγωγής στεφάνης:

1. Χρησιμοποιώντας μετασχηματιστή στεφάνης χωρίς εκκένωση συχνότητας ισχύος YDT-5/50, εύρος τάσης: 0-50KV

2. Ο ρυθμιστής τάσης επιστρέφει αυτόματα στο μηδέν μετά την ενεργοποίηση;

3. Κλείσιμο μηδενικής θέσης, με αυτόματη αύξηση και πτώση τάσης;

4. Εισαγόμενος προστατευτικός διαρροής, αξιόπιστη προστασία της προσωπικής ασφάλειας;

5. Προστασία υπερβολικού ρεύματος, όριο και άλλες λειτουργίες προστασίας ασφαλείας;

6. Οθόνη τάσης και ρεύματος, ακρίβεια μέτρησης ± 0,2%, διατήρηση τάσης διάρρηξης;

7. Πειραματικό ηλεκτρόδιο: Το ηλεκτρόδιο υιοθετεί την παραδοσιακή λειτουργία πλάκας βελόνας για να προσομοιώσει την εκκένωση στεφάνης κορυφής στο πεδίο. Ένα ηλεκτρόδιο βελόνας από ανοξείδωτο χάλυβα με ακτίνα καμπυλότητας 0,2mm χρησιμοποιείται ως άνω ηλεκτρόδιο και ένα ηλεκτρόδιο πλάκας χαλκού χρησιμοποιείται ως κάτω ηλεκτρόδιο με διάμετρο 30mm. Ολόκληρο το σύστημα ηλεκτροδίων αποτελείται από 5 σετ ηλεκτροδίων πλάκας βελόνας, όπως φαίνεται στο Σχήμα 3 (πυκνωτές εμποτισμένοι σε λάδι υψηλής τάσης)

8. Απόσταση ηλεκτροδίων: 100mm

9. Αριθμός ηλεκτροδίων: 5

10. Η απόσταση μεταξύ του ηλεκτροδίου κορυφής βελόνας και του δείγματος είναι ρυθμιζόμενη, με ρυθμιζόμενη απόσταση 15mm

11. Ονομαστική χωρητικότητα μετασχηματιστή υψηλής τάσης: 5KVA;

12. Ονομαστική τάση εισόδου/εξόδου: 200V/50KV;

13. Ονομαστικό ρεύμα εισόδου/εξόδου: 20A/0,04A;

14. Σύστημα ελέγχου: Υιοθέτηση ελέγχου PLC

15. Πέντε επιλογές ταχύτητας ανύψωσης: 5V, 50V, 100V, 500V, 1000, 2000V μπορούν να ρυθμιστούν αυθαίρετα;

16. Εξοπλισμένο με λειτουργίες προστασίας από διαρροή, υπερφόρτωση, βραχυκύκλωμα, διάρρηξη και υψηλή τάση;

17. Εξαρτήματα οργάνου: αποτελείται από ρυθμιστή τάσης ηλεκτρικής επαφής, κουτί ελέγχου, αντιστάτη προστασίας και κουτί ηλεκτροδίων;

18. Αυτή η συσκευή μπορεί να εκτελέσει ταυτόχρονα δοκιμές γήρανσης στεφάνης, διάρρηξης τάσης και αντοχής τάσης.

19. Διάρρηξη τάσης εξοπλισμένη με ηλεκτρόδια από ανοξείδωτο χάλυβα βαθμού 25 και 75, και ένα σετ πάγκου δοκιμών υψηλής θερμοκρασίας

20. Η δοκιμή γήρανσης στεφάνης είναι εξοπλισμένη με 5 σετ ηλεκτροδίων βελόνας, ηλεκτρόδια πλάκας χαλκού και ένα σετ σχάρας δειγμάτων γήρανσης στεφάνης

21. Ένα σετ επαγγελματικού λογισμικού δοκιμών

22. Ένα σετ επώνυμων υπολογιστών εξοπλισμένων με εκτυπωτή:

(2) Συσκευές ελέγχου περιβάλλοντος

1. Αισθητήρας θερμοκρασίας: Χρησιμοποιώντας αισθητήρα υψηλής ακρίβειας P-T-100 της Ταϊβάν

2. Μέθοδος ελέγχου θερμοκρασίας και υγρασίας: Μέθοδος Ελέγχου Ισορροπημένης Θερμοκρασίας και Υγρασίας (BTHC) Έξυπνη Ρύθμιση PID

3. Εύρος θερμοκρασίας: -10 ℃ ~ 150 ℃ μπορεί να ρυθμιστεί

4. Εύρος υγρασίας 20-98% RH

5. Ακρίβεια ελέγχου θερμοκρασίας και υγρασίας: ± 0,2 ℃; ± 2,5% RH

6. Ομοιομορφία εντός του θαλάμου θερμοκρασίας και υγρασίας: ± 0,5 ℃ ~ ± 0,2 ℃; ± 4,0% RH

7. Ακρίβεια ανάλυσης ελεγκτή: ± 0,01% ℃; ± 1% R.H

8. Ρυθμός θέρμανσης: ≥ 2,5 ° C/min

9. Ρυθμός ψύξης: μέσος όρος 1 ° C/min

10. Απόκλιση θερμοκρασίας: ≤ ± 0,5 ℃ στους -10 ~ +99 ℃, ≤ ± 1,0 ℃ στους 100 ~ +150 ℃

11. Απόκλιση υγρασίας ± 2,5% RH (>75% RH), ± 4,0% RH (≤ 75% RH)

12. Αξιόπιστο εξωτερικό περίβλημα από ψυχρά ελαμένο χάλυβα, εσωτερικό περίβλημα από ανοξείδωτο χάλυβα (SUS304) με ηλεκτροστατική βαφή ψησίματος σε υψηλή θερμοκρασία

13. Υλικό μόνωσης: αφρός πολυουρεθάνης υψηλής πυκνότητας + υαλοΐνες

14. Το παράθυρο παρατήρησης είναι ένα τριπλής στρώσης παράθυρο κενού

15. Φωτισμός εντός του κουτιού: Εξοπλισμός φωτισμού προβολής ευρείας γωνίας, διπλές πόρτες με στεγανές πόρτες

16. Μέγεθος χώρου εντός του θαλάμου δοκιμών: 500 * 500 * 600mm

17. Θα εφαρμοστεί μόνωση στους εσωτερικούς τοίχους του δωματίου δοκιμών, με επίπεδο αντοχής τάσης 50KV

(3) Διαστάσεις μηχανής δοκιμής γήρανσης στεφάνης AC/DC:

Μέγεθος συσκευής παραγωγής στεφάνης: 850 * 740 * 1500mm;

Μέγεθος συσκευής ελέγχου περιβάλλοντος: 700 * 1100 * 1700mm;

(4) Σύστημα απόκτησης δεδομένων μηχανής δοκιμής γήρανσης στεφάνης AC/DC

1. Χρησιμοποιώντας την κάρτα απόκτησης δεδομένων υψηλής ακρίβειας PCI 16 bit της Advantech, το εύρος τάσης σήματος εισόδου είναι ± 5V ή ± 10V και ο ρυθμός δειγματοληψίας είναι 3MS/s. Μπορεί να συλλέξει ταυτόχρονα πολλαπλά σήματα ρεύματος και τάσης στεφάνης και να στείλει τα αποτελέσματα μέτρησης στον υπολογιστή για επεξεργασία.

2. Η φιλική διεπαφή λογισμικού LabView μπορεί να εμφανίσει την κυματομορφή της τάσης στεφάνης. Μπορεί να εμφανίσει το ποσό φόρτισης των θετικών και αρνητικών ημι-κύκλων του ρεύματος εκκένωσης στεφάνης, καθώς και την τάση της ενέργειας εκκένωσης με την πάροδο του χρόνου.

3. Μετά το πείραμα, τα δεδομένα δοκιμής μπορούν να δημιουργηθούν σε αναφορά και να εκτυπωθούν ή να αποθηκευτούν.

(5) Κύρια αξεσουάρ μηχανής δοκιμής γήρανσης στεφάνης AC/DC

1. 1 γεννήτρια στεφάνης

2. 1 συσκευή ελέγχου περιβάλλοντος

3. Ένας επώνυμος υπολογιστής

4. Ένα σετ επαγγελματικού λογισμικού συλλογής

5. Βάλτε ένα
