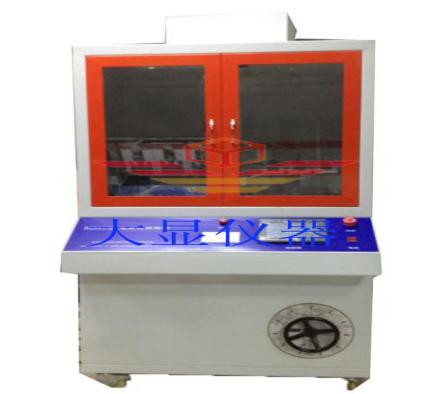

DX8427B Δοκιμαστής διαρροής υψηλής τάσης για σύρμα και καλώδιο

Χρησιμοποιείται για να ελέγξει την ικανότητα των καλωδίων και των καλωδίων να αντέχουν στον σχηματισμό ηλεκτρικών ιχνών. Προσομοιώνει το πραγματικό περιβάλλον και ψεκάζει ένα διάλυμα χλωριούχου νατρίου 0,1% με μια ορισμένη ταχύτητα και ρυθμό ροής σε ένα κάθετα τοποθετημένο δείγμα. Ταυτόχρονα, εφαρμόζεται υψηλή τάση. Εάν το ρεύμα του δείγματος δεν υπερβαίνει το 1Α κατά τη διάρκεια αυτού του κύκλου, το δείγμα δεν θα καεί, δεν θα υπάρχει συνεχές τόξο μεταξύ του ηλεκτροδίου και της γείωσης, και δεν θα υπάρχει φαινόμενο διάσπασης στο δείγμα, τότε το δείγμα θεωρείται κατάλληλο. Κατάλληλο για καλώδια μονής πυρήνας και μπορεί επίσης να χρησιμοποιηθεί για ανίχνευση καλωδίων πολλαπλών πυρήνων.

Πεδίο εφαρμογής: χρησιμοποιείται για την ικανότητα των καλωδίων και των καλωδίων να αντέχουν σε ζημιές που προκαλούνται από ηλεκτρικά ίχνη που προκαλούνται από επιφανειακή διαρροή υπό βρώμικες συνθήκες.

Συμμόρφωση με πρότυπα: συμμορφώνεται με τις απαιτήσεις των GB/T 3048.1-2007 μέθοδοι δοκιμών για ηλεκτρικές ιδιότητες καλωδίων και καλωδίων και GB/T 3048.7-2007 μέθοδοι δοκιμών για ηλεκτρικές ιδιότητες καλωδίων και καλωδίων: Μέρος 7: Απαιτήσεις προτύπων δοκιμών για αντοχή σε ηλεκτρικά ίχνη.

Τεχνική παράμετρος

Τάση δοκιμής: 0~6000v ρυθμιζόμενη

Ρεύμα δοκιμής: μέγ. 2Α

Ρεύμα συναγερμού: 1 Α

Ρυθμιστής τάσης: 10KVA Έξοδος 0~250v

Μετασχηματιστής υψηλής τάσης: 10KVA Έξοδος 0~5000v

Σφιγκτήρας ηλεκτροδίου: κατασκευασμένος από καθαρό χαλκό

Πλαίσιο μόνωσης δείγματος: κατασκευασμένο από τεφλόν υψηλής μόνωσης

Συσκευή ψεκασμού υγρού: εύρος ψεκασμού 1,2μ, ταχύτητα ψεκασμού 3μ/δευτ., όγκος ψεκασμού 0,5mm/λεπτό

Συσκευή ανίχνευσης υπερβολικού ρεύματος: υιοθετείται ο διακόπτης υψηλής ευαισθησίας. Όταν το ρεύμα του βρόχου υπερβαίνει την καθορισμένη τιμή, το τροφοδοτικό θα διακοπεί αυτόματα και θα εκδοθεί σήμα συναγερμού

Σύστημα ελέγχου: Υιοθετώντας έλεγχο PLC + οθόνη αφής Weinview για ακριβή έλεγχο, με ακριβή ψεκασμό, ακριβή χρονισμό, απλή λειτουργία και αυτόματη καταγραφή δεδομένων, χωρίς καταγραφή και υπολογισμό.

Συσκευή προστασίας από διαρροές: ο εξοπλισμός είναι εξοπλισμένος με συσκευή ανίχνευσης διαρροών υψηλής ευαισθησίας, η οποία μπορεί να διακόψει αμέσως το τροφοδοτικό και να ειδοποιήσει σε περίπτωση διαρροής του περιβλήματος ή υπερβολικού ρεύματος, προστατεύοντας αποτελεσματικά την προσωπική ασφάλεια του χειριστή και την αξιοπιστία του εξοπλισμού.

Εσωτερική επεξεργασία: το εσωτερικό είναι σφραγισμένο με ανθεκτική στη διάβρωση και μονωτική εποξειδική πλάκα, η οποία έχει το αποτέλεσμα μόνωσης και πρόληψης της διάβρωσης

Μέγεθος εξοπλισμού: L1300mm*W800mm*H1700mm

Τροφοδοτικό: 220V 50/60hz

Βάρος εξοπλισμού: 120kg

Σύνθεση και χαρακτηριστικά εξοπλισμού: ηλεκτρολογικό μέρος ελέγχου, συσκευή ψεκασμού, γεννήτρια υψηλής τάσης, ρυθμιστής τάσης και συσκευή συλλογής υγρών λυμάτων· Το εξωτερικό του εξοπλισμού είναι κατασκευασμένο από ανοξείδωτο χάλυβα, και το εσωτερικό είναι σφραγισμένο με ανθεκτικές στη διάβρωση και μονωτικές εποξειδικές πλάκες, αποτρέποντας αποτελεσματικά την ηλεκτρική διαρροή και τη διάβρωση του μεταλλικού περιβλήματος από το μολυσμένο υγρό.

Είναι ένα από τα κύρια προϊόντα της εταιρείας μας. Αναπτύχθηκε από κοινού από την εταιρεία μας και το κέντρο δοκιμών καλωδίων Guangzhou CVC. Χρησιμοποιεί τεχνολογία έξυπνου ελέγχου PC+PLC για την αυτόματη μέτρηση και τον έλεγχο του κύκλου ψεκασμού και των μέγιστων χρόνων ψεκασμού. Τα δεδομένα δοκιμών μπορούν να αποθηκευτούν και να εκτυπωθούν· Το μέρος ελέγχου ψεκασμού είναι κατασκευασμένο από κουτί από ανοξείδωτο χάλυβα, και η δεξαμενή ψεκασμού είναι κατασκευασμένη από διαφανή ακρυλική πλάκα σαν κρύσταλλο, η οποία είναι όμορφη και κομψή. Το όργανο είναι ανθρωποκεντρικό στο σχεδιασμό, απλό στη λειτουργία, εύκολο στη χρήση και ασφαλές για να δείξει τα ίχνη υψηλής τάσης διαρροής με τάση πώλησης εργοστασίου 5000V.
