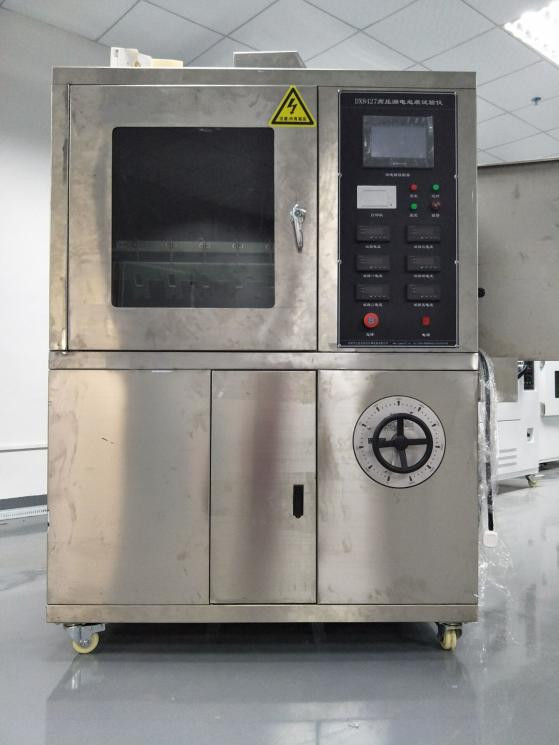

DX8427 Μηχανή δοκιμής ίχνη διαρροής υψηλής τάσης

Κυρίως κατάλληλο για τη δοκιμή της αντίστασης ηλεκτρικών και ηλεκτρονικών προϊόντων, οικιακών συσκευών και των υλικών τους σε ηλεκτρικά ίχνη και διάβρωση, προσομοιώνοντας τη χρήση υγρών ρύπων και δειγμάτων κεκλιμένης επιφάνειας σε συχνότητα ισχύος (48Hz -62Hz). Αξιολογήστε το επίπεδο αντίστασης των μονωτικών υλικών ηλεκτρικής μόνωσης που χρησιμοποιούνται υπό σκληρές περιβαλλοντικές συνθήκες μέσω της μέτρησης της αντίστασης στην ηλεκτροδότηση και τη διάβρωση..Υπό την επίδραση της υγρασίας και των ακαθαρσιών στα ηλεκτρικά προϊόντα, μπορεί να συμβεί διαρροή μόνωσης μεταξύ φορτισμένων μερών διαφορετικής πολικότητας ή μεταξύ φορτισμένων μερών και γειωμένου μετάλλου. Το προκύπτον τόξο μπορεί να προκαλέσει βλάβη, βραχυκύκλωμα ή διάβρωση υλικού λόγω εκφόρτισης, ακόμη και να οδηγήσει σε πυρκαγιά. Αυτός ο ελεγκτής είναι μια καταστροφική δοκιμή που προσομοιώνει την παραπάνω κατάσταση στα μονωτικά υλικά, που χρησιμοποιείται για τη μέτρηση και την αξιολόγηση της σχετικής αντίστασης στη διαρροή και τη σήμανση των μονωτήρων υπό την επίδραση ηλεκτρικού πεδίου και νερού που περιέχει ακαθαρσίες σε καθορισμένη τάση. Είναι κατάλληλο για στερεά ηλεκτρικά μονωτικά υλικά και τα προϊόντα τους σε ηλεκτρικά και ηλεκτρονικά προϊόντα, οικιακές συσκευές, όπως υποδοχές ρελέ, καλύμματα διακοπτών μετατροπής, επαφείς κ.λπ.

2, Συμμόρφωση με πρότυπα:

Σύμφωνα με τις απαιτήσεις των GB/T6553-2014/IEC60587-1984 "Μέθοδος Δοκιμής για την Αξιολόγηση της Αντίστασης των Ηλεκτρικών Μονωτικών Υλικών σε Ιχνηλασία και Διάβρωση υπό Σκληρές Περιβαλλοντικές Συνθήκες" και DL/T810-2002 "Τεχνικές Συνθήκες για ± 500kV DC Ράβδους Ανάρτησης Σύνθετους Μονωτήρες", τα προσομοιωμένα στοιχεία δοκιμής που καθορίζονται στο πρότυπο για δοκιμή διαρροής AC/DC Ιχνηλασίας Μονωτικών Υλικών, εφαρμόσιμα σε καουτσούκ, πλαστικό και άλλα ηλεκτρικά μονωτικά υλικά όπως η μέθοδος κεκλιμένου επιπέδου. Πρότυπο για πέντε σετ ελεγκτών από καουτσούκ σιλικόνης και ελεγκτών σιλικόνης

Τεχνικές παράμετροι:

Ηλεκτρόδιο: πάχους 0,5mm Υλικό: ανοξείδωτο ατσάλι;

Απόσταση μεταξύ άνω και κάτω ηλεκτροδίων: 50,0mm ± 0,1;

Τάση δοκιμής: 100V-6000V χωρίς βήματα ρυθμιζόμενη;

Ρυθμιστής τάσης: Έξοδος: ρυθμιζόμενη από 0 ~ 250V, με χωρητικότητα 5KVA;

Όταν το ρεύμα του κυκλώματος είναι 60mA, διακόψτε την έξοδο τάσης;

Χρόνος δοκιμής: 6 ώρες;

Ακρίβεια στάγδην: 0,5%;

Σταθερότητα τάσης: ± 1%;

Ρυθμιστής τάσης υψηλής ακρίβειας: Έξοδος AC220V. Ισχύς 6000W. Ακρίβεια ± 1%;

Μετασχηματιστής δοκιμής: Χωρητικότητα 5KVA. Μέγιστη τάση εξόδου AC6000V (ή DC6000V προαιρετικά);

Ανίχνευση ίχνους: Σύμφωνα με το πρότυπο GB/T6553-2003/4.1.2, εφαρμόστε μια τάση (2,5kV, 3 5kV και 4,5kV) και στάξτε το μολυσμένο υγρό με συγκεκριμένο ρυθμό ροής. Εάν το ρεύμα είναι κάτω από 60mA για 6 ώρες χωρίς ροή, θεωρείται ότι έχει περάσει;

Συσκευή στάγδην: χρησιμοποιώντας μια περισταλτική αντλία ακριβείας Ralph, με εύρος ροής 0,00185-20 χιλιοστόλιτρα ανά λεπτό, ταχύτητα λειτουργίας 0,1-50 στροφές ανά λεπτό και σφάλμα ακρίβειας ροής μικρότερο από 0,5%;

Τάση εξόδου: AC/DC (εναλλασσόμενη)

Περίβλημα: Κατασκευασμένο από ανοξείδωτο ατσάλι SUS304 (βουρτσισμένη επιφάνεια);

Η δεξαμενή λυμάτων είναι κατασκευασμένη από ανοξείδωτο ατσάλι 316 και είναι εξοπλισμένη με συσκευή στεγανοποίησης.

Ο όγκος είναι 0,56m3, όγκος θαλάμου: 900L * 650W * 950H (mm);

Διαστάσεις οργάνου: 1200L * 750W * 1800H (mm), μήκος 750 * πλάτος 1180 * ύψος 1760mm, ξύλινο κουτί 890 * 1320 * 1900

Βάρος: περίπου 200KG

Συσκευή ελέγχου: Υιοθετώντας έλεγχο PLC + έλεγχο οθόνης αφής Taiwan Weinview, ακριβής έλεγχος, απλή λειτουργία, πλήρως ανθρωποκεντρικός σχεδιασμός, αυτόματη δημιουργία αναφορών μετά τη δοκιμή και ο θερμικός εκτυπωτής πάνελ μπορεί να εκτυπώσει τα αποτελέσματα της δοκιμής έγκαιρα;

Αριθμός ομάδων δοκιμών: Πέντε ομάδες (κατά τη διάρκεια της δοκιμής, μία αντλία ελέγχει μία ομάδα σταγόνων και η διαδικασία δοκιμής δεν επηρεάζει η μία την άλλη, κάτι που δεν είναι συνηθισμένο στην αγορά καθώς μία αντλία ελέγχει πέντε ομάδες) (μπορεί να δοκιμαστεί ξεχωριστά ή μαζί)
