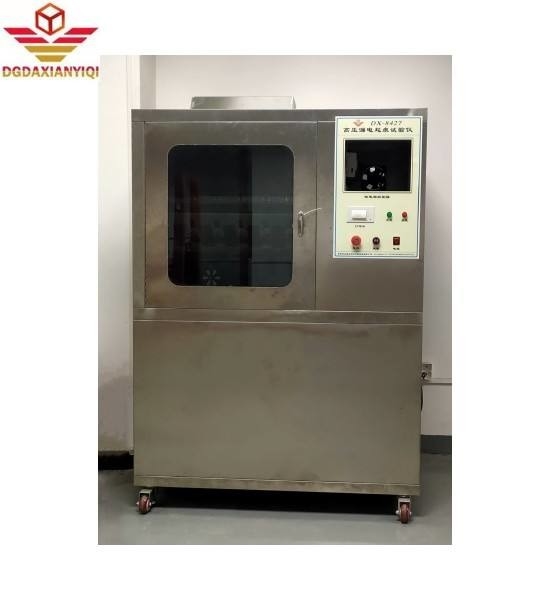

DX8352 Μηχανή δοκιμής ίχνη διαρροής για την προσομοίωση των συνθηκών του μονωτικού υλικού

DX8352 Μηχανή δοκιμής ίχνη διαρροής

Εισαγωγή:

Βασική αρχή:Υπό την επίδραση υγρών και ακαθαρσίας περιβάλλοντων σε ηλεκτρικά προϊόντα, μπορεί να εμφανιστεί διαρροή μόνωσης μεταξύ φορτισμένων μερών διαφορετικής πολικότητας ή μεταξύ φορτισμένων μερών και γειωμένου μετάλλου.Το γεννημένο τόξο μπορεί να προκαλέσει βλάβη και βραχυκύκλωμα στην ηλεκτρική συσκευή, διάβρωση του υλικού λόγω εκκένωσης, και ακόμη και να οδηγήσει σε πυρκαγιά.

Η δοκιμή ιχνηλάτησης διαρροής είναι καταστροφική δοκιμή που διεξάγεται σε υλικά μόνωσης για να προσομοιώσει την παραπάνω κατάσταση.Το πείραμα συνίσταται στην εφαρμογή μιας ορισμένης τάσης και την αποδέσμευση ενός καθορισμένου όγκου μολυσμένου υγρού (00,1% NH 4 CL) σε σταθερό ύψος (35 mm) για 30 δευτερόλεπτα στην επιφάνεια ενός στερεού μονωτικού υλικού, μεταξύ ηλεκτροδίων πλατίνης καθορισμένου μεγέθους ((2 mm × 5 mm),για την αξιολόγηση της ανοχής της επιφάνειας του στερεού μονωτικού υλικού υπό τη συνδυασμένη δράση ενός ηλεκτρικού πεδίου και ενός μολυσμένου μέσου, και για τον προσδιορισμό του σχετικού δείκτη εντοπισμού (CT1) και του δείκτη αντίστασης στην εντοπισμό (PT1).

Λεπτομερή περιγραφή των τεχνικών παραμέτρων:

Συμμόρφωση με το πρότυπο: πληροί τις απαιτήσεις του προτύπου δοκιμών GB/T4207.

Χρησιμοποιώντας ένα ορθογώνιο ηλεκτρόδιο πλατίνης, οι δυνάμεις που ασκούνται από τα δύο ηλεκτρόδια στο δείγμα είναι αντίστοιχα 1,0N ± 0,05N.

Η εφαρμοζόμενη τάση μπορεί να ρυθμίζεται μεταξύ 100-600V (48-60Hz). Όταν το ρεύμα βραχυκυκλώματος είναι 1,0 ± 0,1A, η πτώση τάσης δεν πρέπει να υπερβαίνει το 10%.Όταν το ρεύμα διαρροής βραχυκυκλώματος στο κύκλωμα δοκιμής είναι ίσο ή μεγαλύτερο από 0.5Α, τηρείται για 2 δευτερόλεπτα, ο ρελέα ενεργεί, διακόπτει το ρεύμα και υποδεικνύει ότι το αντικείμενο δοκιμής δεν είναι ειδικευμένο.

Η σταθερά χρόνου της συσκευής στάβλωσης είναι ρυθμιζόμενη, με ακριβή έλεγχο του όγκου στάβλωσης 44-50 σταγόνων/cm3 και του χρονικού διαστήματος στάβλωσης 30 ± 5 δευτερόλεπτα.

Ηλεκτρόδιο: Δύο ορθογώνια ηλεκτρόδια πλατίνης με περιοχή διατομής 2 mm × 5 mm. Η μία άκρη έχει κλίση 30 °.

Δύναμη επιφάνειας: 1,0 ± 0,05N

Δοκιμαστική τάση: 100-600V

Μέγιστο ρεύμα δοκιμής: 3A

Απόσταση μεταξύ δύο ηλεκτροδίων: 4,0 mm

Συσκευή πτώσης: το χρονικό διάστημα πτώσης μπορεί να ρυθμιστεί αυθαίρετα

Όγκος δοκιμαστικού θαλάμου: 0,5M3, βάθος 60x πλάτος 95x ύψος 90cm

Εξωτερικές διαστάσεις: βάθος x πλάτος x ύψος: 61x 120x 105cm

Υλικό εξωτερικού κουτιού: ατσάλι ατσάλι.
