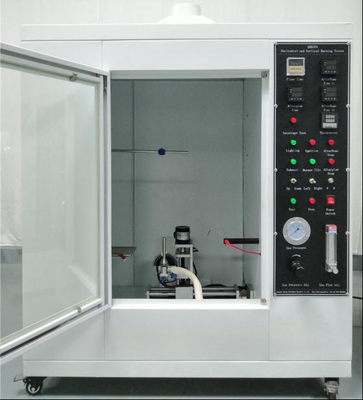

DX8379 Μηχανές δοκιμής κατακόρυφης και οριζόντιας καύσης για πλαστικά και πλαστικά εξαρτήματα

DX8379 Μηχανές δοκιμής κατακόρυφης και οριζόντιας καύσης για πλαστικά και πλαστικά εξαρτήματα

Εφαρμόσιμο πεδίο εφαρμογής:

Χρησιμοποιείται κυρίως για τον προσδιορισμό της μη εύφλεκτης απόδοσης των πλαστικών ή των ταινιών υπό άμεση καύση από συγκεκριμένη πηγή φωτιάς για τον προσδιορισμό της βαθμίδας αντοχής τους στη φωτιά.

Συμμόρφωση με τα πρότυπα:

Συμμορφώνεται με τις απαιτήσεις των προτύπων δοκιμών UL94 και GB/T2408.1

Θάλαμος καύσης:

Το σώμα του κουτιού είναι μεγαλύτερο από 1 κυβικό μέτρο και επεξεργάζεται και σχηματίζεται χρησιμοποιώντας μηχανήματα CNC.Υψηλής ποιότητας SUS304 ανοξείδωτο υλικό / μπογιά για ψήσιμο έχει τα χαρακτηριστικά της ομορφιάς, πρόληψη της σκουριάς και πρόληψη της διάβρωσης.

Το πάνω μέρος του κουτιού είναι εξοπλισμένο με σύστημα εξαερισμού και καπνού, το οποίο μπορεί να εκλύει τα καυσαέρια προς τα έξω μετά την ολοκλήρωση της δοκιμής.Το σύστημα ήταν σε κατάσταση στάσης..

Στο μπροστινό μέρος του κουτιού υπάρχει ένα παράθυρο παρατήρησης από σκληροποιημένο γυαλί το οποίο μπορεί να σφραγιστεί κατά τη διάρκεια της διαδικασίας δοκιμής, καθιστώντας εύκολη την παρατήρηση της κατάστασης δοκιμής.

Φωτιά με καύση:

Η αυτοσχέδια αναπτήρα της εταιρείας μας πληροί πλήρως τις απαιτήσεις του ASTM D 5025-99

Τυπική ισχύς: 500W ρυθμιζόμενη, κατάλληλη για κάθετη και οριζόντια καύση.

Η διάμετρος του ακροβομβίου είναι 9,5 ± 0,03 mm, το μήκος του φωτισμού του ακροβομβίου είναι 160 ± 0,05 mm και το ύψος του ακροβομβίου από την είσοδο αέρα είναι 100 ± 10 mm

Γωνία ψεκασμού: ρυθμιζόμενη οριζόντια σε 90 μοίρες και κατακόρυφα σε 45 μοίρες, φυσική αναρρόφηση, με εσωτερική φλόγα 12-40 mm και εξωτερική φλόγα 20-125 mm, ρυθμιζόμενη.

Σφουγγάρι ατμού: Φ 0,9 ± 0,03 mm,

Υψόμετρο φλόγας: 20 ± 20.

Σύστημα μέτρησης θερμοκρασίας:

Θερμικοί αισθητήρες (αγωγοί χαλκού και θερμοσύνδεσμοι) - Η δομή του αγωγού πρέπει να είναι ηλεκτρολυτικός χαλκός με εξαιρετικά υψηλή αγωγιμότητα.

Θερμοσύνδεσμο τύπου K με διάμετρο καλωδίου 0,5 mm.

Ο έξυπνος μετρητής ελέγχου θερμοκρασίας PID ταιριάζει με το θερμοσύνδεσμο τύπου K. Η ένδειξη του μπορεί να αυξηθεί κατά 1000 °C.

Το σύνολο του συστήματος δοκιμής είναι κινητό και τοποθετείται στο δοχείο δοκιμής για τη μέτρηση της θερμοκρασίας.

Εξοπλισμένο με ηλεκτρονικό χρονόμετρο: ακρίβεια 0,1S (για υποστήριξη κατά την βαθμονόμηση της θερμοκρασίας)

Κύρια εξαρτήματα:

Υποστήριξη δοκιμής: κατασκευασμένη από ανοξείδωτο χάλυβα, χωρισμένη σε οριζόντια και κατακόρυφη υποστήριξη.Η κατακόρυφη στήριξη είναι παράλληλη με το επίπεδο όπου βρίσκεται το φως ψεκασμού και το επίπεδο του παραθύρου παρατήρησης., καθιστώντας ευκολότερη την παρατήρηση και τη λειτουργία.

Φρέμα σφήνας: Προσθέστε σφήνες, τοποθετήστε το φως ψεκασμού στις σφήνες όπως απαιτείται και κάντε το εύκολο να κινείται ενώ επιστρέφετε με ακρίβεια στην καθορισμένη θέση.

Εξοπλισμένο με σύνολο κανόνας που μπορεί να μετρά τις εσωτερικές και εξωτερικές φλόγες κατά την οριζόντια και κάθετη καύση.

Εξοπλίζουν με κανόνα από ανοξείδωτο χάλυβα με ακρίβεια 500 mm έως 1 mm για σκοπούς δοκιμής.

Τυπικές προδιαγραφές δείγματος: μήκος 125 mm, πλάτος 13 mm, πάχος 3 < 13 mm (ή σύμφωνα με τα πρότυπα δοκιμής)

Λειτουργικό σύστημα:

Το σύστημα ελέγχου ρελέ υιοθετεί γνωστές εγχώριες / ξένες μάρκες για όλα τα εξαρτήματα, εξασφαλίζοντας την ποιότητα, εξασφαλίζοντας παράλληλα την ακρίβεια της δοκιμής.

Χρόνος καύσης: Όταν ο πύργος καύσης φτάνει στην καθορισμένη θέση, καταγράφεται αυτόματα ο χρόνος ψεκασμού (σύμφωνα με τους κανονισμούς, όπως η καύση για 15 δευτερόλεπτα).Ο δοκιμαστής παρατηρεί το ρυθμισμένο χρόνο και μετακινεί αυτόματα το ακροφύσιο μακριά όταν ο χρόνος ψεκασμού φτάνει την στιγμιαία.

Διατήρηση χρονοδιακόπτη καύσης: Όταν ο προαναφερόμενος χρονοδιακόπτης καύσης φτάνει, αυτός ο χρονοδιακόπτης μετράται αυτόματα. Εάν εντός καθορισμένου χρόνου (όπως η διακοπή της παροχής φωτιάς για 15 δευτερόλεπτα), κατά τη διάρκεια αυτής της διαδικασίας,εάν η φλόγα του καμένου δείγματος σβήσει, πραγματοποιείται δεύτερη καύση και επαναλαμβάνεται η πρώτη διαδικασία καύσης.

Χρονοδιακόπτης καθυστερημένης καύσης: Εάν δεν σβήσει εντός του καθορισμένου χρόνου στο προηγούμενο βήμα, ξεκινήστε άλλο χρονοδιακόπτη καθυστερημένης καύσης.επαναλαμβάνεται η πρώτη δοκιμή καύσηςΕάν δεν βγει εντός του καθορισμένου χρόνου, η δοκιμή κρίνεται άμεσα αποτυχημένη.

Περιοχή ροής αερίου: 10-1000 mL/min.

Μέθοδος ανάφλεξης: ηλεκτρονική ανάφλεξη υψηλής τάσης.

Η συσκευή αυτή τοποθετείται σε μη αεριζόμενο περιβάλλον για δοκιμή.

Πώς να κατανοήσετε το UL94HB, UL94-V0, UL94-V1, UL94-V2

Ο βαθμός επιβράδυνσης φλόγας των πλαστικών αυξάνεται σταδιακά από HB, V-2, V-1 σε V-0:

Οι δοκιμές για την αντοχή στη φλόγα είναι επίσης διαφορετικές.και τα πρότυπα για δοκιμές και κρίση είναι επίσης διαφορετικά

Η μέθοδος δοκιμής για το V0 είναι η κλίση του αντικειμένου δοκιμής κατά 45 μοίρες, η ανάφλεξή του με λάμπα αλκοόλ, η αφαίρεση της πηγής ανάφλεξης και η απενεργοποίησή του εντός 10 δευτερολέπτων.

Οι μέθοδοι δοκιμής για το V1 και το V2 είναι οι ίδιες με το V0, αλλά η διαφορά είναι ότι μετά τη μετάβαση στο ανοικτό κώδικα, ο χρόνος διακοπής λειτουργίας είναι μεγαλύτερος από το V0,

Δηλαδή, το V0 έχει την καλύτερη επιβράδυνση φλόγας, το V1 κατατάσσεται δεύτερο, το V3 τρίτο και το V4 έχει την ίδια επιβράδυνση φλόγας με τα μη επιβραδυντικά φλόγας

HB: Η χαμηλότερη βαθμολογία επιβράδυνσης φλόγας στο πρότυπο UL94. απαιτεί ρυθμό καύσης μικρότερο από 40 mm ανά λεπτό για δείγματα πάχους 3 έως 13 mm.Τα δείγματα πάχους μικρότερου των 3 χιλιοστών έχουν ρυθμό καύσης μικρότερο των 70 χιλιοστών ανά λεπτό.Ή κλείστε πριν από το σημείο των 100 mm.

V-2: Μετά από διεξαγωγή δύο δοκιμών καύσης 10 δευτερολέπτων στο δείγμα, η φλόγα σβήνει μέσα σε 30 δευτερόλεπτα.

V-1: Μετά από διεξαγωγή δύο δοκιμών καύσης 10 δευτερολέπτων στο δείγμα, η φλόγα σβήνει μέσα σε 30 δευτερόλεπτα.

V-0: Μετά από δύο δοκιμές καύσης 10 δευτερολέπτων στο δείγμα, η φλόγα σβήνει μέσα σε 10 δευτερόλεπτα.

Συμμόρφωση με τα πρότυπα: συμμόρφωση με τις απαιτήσεις δοκιμών των προτύπων GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707 και IEC 60695-11-10:1999.
