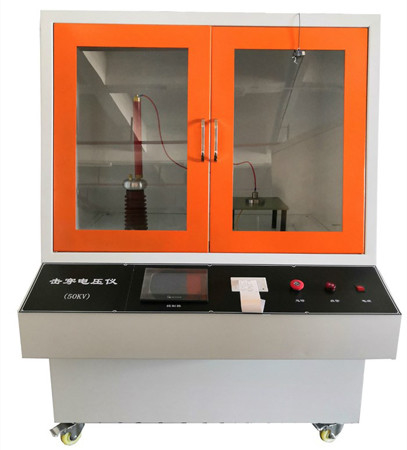

DX8388 Μηχανή δοκιμής ηλεκτρικής αντοχής στερεών μονωτικών υλικών Ηλεκτρικός δοκιμαστής διηλεκτρικής αντοχής

DX8388 Μηχανή δοκιμής ηλεκτρικής αντοχής στερεών μονωτικών υλικών (ηλεκτρικός δοκιμαστής διηλεκτρικής αντοχής)

Συμμόρφωση με τα πρότυπα:

Συμμορφώνεται με τις απαιτήσεις της GB1408.1, IEC60243-1 "Μεθόδοι δοκιμής για την ηλεκτρική αντοχή των στερεών μονωτικών υλικών - Δοκιμές σε συχνότητα ισχύος", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 και ASTM D149 πρότυπα δοκιμών.

Εφαρμόσιμο πεδίο εφαρμογής:

Κατά κύριο λόγο κατάλληλο για στερεά μονωτικά υλικά, όπως πλαστικό, φιλμ, ρητίνη, βλέννα, κεραμική, σιλικόνη, γυαλί, μονωτική μπογιά κλπ.Μετρώντας την αντοχή της τάσης σε συχνότητα ισχύος (48-62 Hz) ή αντίστοιχη τάση συνεχούς ρεύματος σε αέρα ή υγρό μέσο. Κατάλληλο για συνεχή και ομοιόμορφη αύξηση ή σταδιακή αύξηση, εφαρμόζεται τάση AC/ή DC στο δείγμα μέχρι τη διάσπαση, μετράται η τιμή τάσης διάσπασης,και υπολογίζεται η αντοχή διάσπασης του δείγματος· Χρησιμοποιώντας μέθοδο ταχείας αύξησης της τάσης, αυξάνεται η τάση στην καθορισμένη τιμή και διατηρείται το δείγμα χωρίς βλάβη για ορισμένο χρονικό διάστημα.Η καθορισμένη τιμή αυτή τη στιγμή είναι η τιμή τάσης αντοχής του δείγματος.

Βασικές τεχνικές παραμέτρους:

1Δοκιμαστική τάση: συνεχώς ρυθμιζόμενη AC 0-50 kV συνεχώς ρυθμιζόμενη DC 0-50 kV

2Δυνατότητα μετασχηματιστή: 10 KVA

3. Τετάρτη: 0-50kV

4Ταχύτητα αύξησης: χωρίζεται σε 6 ταχύτητες: 50, 100, 200, 500, 1000, 2000 (KV/S)

5Ρυθμισμός ταχύτητας: για ηλεκτρική αυτόματη ρύθμιση ταχύτητας

6Ακρίβεια μέτρησης τάσης: ≤ 2%

7Επιλογή ρεύματος διαρροής: 1-20 mA

8Μέθοδοι δοκιμής: δοκιμή συνεχούς ρεύματος, δοκιμή εναλλασσόμενου ρεύματος

9Μέθοδος ενίσχυσης: Αυτοματοποιημένη προγραμματισμένη ενίσχυση

10. συχνότητα τροφοδοσίας: 50Hz κύμα sinus

11Ηλεκτρική παροχή: AC220V 50/60Hz

12Εξωτερικές διαστάσεις: μήκος 1400* πλάτος 1040* ύψος 1500 mm

13Βάρος: 200 κιλά.

Τυπική διαμόρφωση:

Δοκιμαστικός οικοδεσπότης: μία μονάδα

Συσκευή ελέγχου: ένα σύνολο

Ηλεκτρόδια δοκιμής (GB 1408.1):δύο σετ

Τάξα καυσίμου δοκιμής: δύο

Σύστημα εκφόρτωσης: ένα σετ

Σύστημα ελέγχου: ένα σύνολο

Σύστημα συλλογής δεδομένων: ένα σύνολο

Λογισμικό δοκιμής: ένα σύνολο CD

Ηλεκτρονικός υπολογιστής μάρκας: ένα σετ

Τύπο μελυκό: ένα σετ

Εγχειρίδιο χρήσης προϊόντος: ένα αντίγραφο

Πιστοποιητικό εξειδίκευσης προϊόντος:ένα αντίγραφο

Χρήση:Πάρτε την ράβδο εκκένωσης και ευθυγραμμίστε την τηλεσκοπική ράβδο, εισάγετε το άλλο άκρο του κομπλιμέντου γείωσης στην μεταλλική πρίζα του ράβδου εκκένωσης,και στη συνέχεια να σφίξετε το κλιπ γείωσης στο τερματικό γείωσης του οργάνου Α ή Β. Κρατήστε την απομονωμένη λαβή όσο το δυνατόν πιο μακριά από το περίβλημα του οργάνου, σταθείτε, λυγίστε ελαφρά προς τα εμπρός, ανοίξτε την γυάλινη πόρτα του δοχείου δοκιμής,και να χρησιμοποιήσετε το μεταλλικό ανιχνευτή για να έρθει σε επαφή με την υψηλής τάσης μετασχηματιστή έξοδο εξισορρόπησης μπάλα(Εάν είναι απαραίτητο, μετά την ολοκλήρωση της εκφόρτωσης,Χρησιμοποιεί ένα πολυμετρικό στην περιοχή τάσης AC (περίοδος AC20V) για να ελέγξει εάν η τάση μεταξύ του ηλεκτρόδου και του ανθρώπινου σώματος είναι μικρότερη από 36V, που υποδεικνύει ότι η υπολειπόμενη τάση έχει εκφορτωθεί πλήρως.)

Προσοχή:Πριν από την αφαίρεση του δείγματος μετά από κάθε δοκιμή, είναι απαραίτητο να εκφορτωθεί πλήρως εκ των προτέρων.

Οδηγίες ασφαλείας:

1Ο εξοπλισμός πρέπει να είναι εξοπλισμένος με ξεχωριστό προστατευτικό καλώδιο γείωσης.Η γείωση του προστατευτικού καλωδίου γείωσης είναι κυρίως για τη μείωση της ισχυρής ηλεκτρομαγνητικής παρεμβολής που παράγεται από τη διάσπαση του δείγματος στην γύρω περιοχήΜπορεί επίσης να αποφύγει την απώλεια ελέγχου του υπολογιστή.

2Το κύκλωμα αυτού του εξοπλισμού δοκιμής είναι εξοπλισμένο με πολλαπλά μέτρα προστασίας, κυρίως περιλαμβανομένης της προστασίας από υπερστροφή, της προστασίας από απώλεια τάσης, της προστασίας από διαρροές, της προστασίας από βραχυκύκλωμα,Ασύρματο εκκένωσης δοκιμής συνεχούς ρεύματος, κλπ.

3. Απαιτήσεις γείωσης: Απαιτείται ξεχωριστή γείωση και η γείωση πρέπει να συμμορφώνεται με τα εθνικά πρότυπα.

4Το κύκλωμα αυτού του εξοπλισμού δοκιμής είναι εξοπλισμένο με πολλαπλά μέτρα προστασίας, κυρίως περιλαμβανομένης της προστασίας από υπερστροφή, της προστασίας από απώλεια τάσης, της προστασίας από διαρροές, της προστασίας από βραχυκύκλωμα,Ασύρματο εκκένωσης δοκιμής συνεχούς ρεύματος, κλπ.

Χαρακτηριστικά του προϊόντος

1. Ανεξάρτητο λογισμικό εγκατάστασης που εκτελείται στο σύστημα WIN XP/WIN7/WIN8, με φιλική προς τον χρήστη διεπαφή και απλή λειτουργία

2Πειραματική καμπύλη προβολής, αυτόματη αποθήκευση δεδομένων, αυτόματη αναζήτηση.

3. πολλαπλής χρήσης, μπορεί να χρησιμοποιηθεί για ακριβείς, αξιόπιστες και ασφαλείς δοκιμές AC και DC.

4Υπολογιστής ελεγχόμενη πειραματική διαδικασία, αυτόματη στάση κρίσης, αυτόματη επαναφορά.

5Πολλαπλές προστασίες, όπως υπερτάσεις, υπερστροφές, βραχυκυκλώματα, διαρροές και δυσλειτουργίες.

Σημειώσεις:

1Κατά τη διάρκεια του πειράματος, δεν πρέπει να επιτρέπεται να πλησιάζουν μη συνδεδεμένα άτομα, καθώς το όργανο αυτό μπορεί να παράγει υψηλή τάση και το μη εκπαιδευμένο προσωπικό δεν επιτρέπεται να χρησιμοποιεί τον εξοπλισμό.Κατά τη διάρκεια του πειράματοςΠρέπει να υπάρχει ένας επιβλέπων και κανείς δεν πρέπει να το χρησιμοποιεί μόνος του σε περίπτωση οποιασδήποτε απρόβλεπτης κατάστασης.

2Εάν ο εξοπλισμός δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, πριν τον επαναχρησιμοποιήσετε, πιέστε πρώτα το όργανο χωρίς φορτίο, δηλαδή αφαιρέστε το καλώδιο του ηλεκτρόδου υψηλής τάσης από την μπάλα εξισορρόπησης.Ελέγξτε την διεπαφή δοκιμής υπολογιστή για να δείτε αν η υψηλή τάση είναι φυσιολογική.

3Σε περίπτωση απροσδόκητων καταστάσεων κατά τη διάρκεια του πειράματος, η ηλεκτρική ενέργεια πρέπει να διακόπτεται εγκαίρως και το πείραμα μπορεί να συνεχιστεί μόνο μετά την επίλυση του προβλήματος.

4Το εξοπλισμό πρέπει να τοποθετείται σταθερά και το έδαφος να είναι σταθερό.

5Το περίβλημα της συσκευής πρέπει να συνδέεται με ένα προστατευτικό καλώδιο γείωσης κατά τη χρήση, εξασφαλίζοντας την ασφάλεια των χειριστών και τη λειτουργία του εξοπλισμού.

6Μετά τη χρήση του εξοπλισμού, απενεργοποιήστε το ρεύμα σε όλα τα μέρη του συστήματος και μην συνδέετε ή αποσυνδέετε το καλώδιο ρεύματος με ηλεκτρισμό.

7. Συνδέστε τον εξοπλισμό σύμφωνα με την προβλεπόμενη τάση τροφοδοσίας. Βεβαιωθείτε ότι η καλωδίωση του κυκλώματος είναι σωστή. Διαφορετικά, θα βλάψει τον εξοπλισμό.

8Το όργανο πρέπει να τοποθετείται σε εσωτερικούς χώρους και το εργαστήριο πρέπει να είναι καθαρό, στεγνό και απαλλαγμένο από διαβρωτικά μέσα.

9. Μην αφήνετε το καλώδιο του εξοπλισμού να αγγίζει την κοφτερή άκρη για να αποφύγετε να γρατζουνιστεί η μόνωση του καλωδίου. Μην αφήνετε το καλώδιο να πιέζεται κάτω από βαριά αντικείμενα για να αποφύγετε το σπάσιμο του καλωδίου και την πρόκληση φωτιάς.Μην χρησιμοποιείτε καλώδια για να τραβάτε ή να δένετε αντικείμενα, δεδομένου ότι αυτό μπορεί να προκαλέσει δυσλειτουργία του εξοπλισμού λόγω σπάσματος του καλωδίου.

10. Μην αφήνετε τον εξοπλισμό να ψεκαστεί με νερό, διαβρωτικά αέρια, εύφλεκτα αέρια και καύσιμα. Εάν δεν αποφευχθεί, μπορεί να προκληθεί πυρκαγιά.

11Κατά την μετακίνηση του εξοπλισμού, αποκόψτε την παροχή ενέργειας και τραβήξτε την πρίζα από την πρίζα.

12. Μην αποσυνδέετε την πρίζα του ηλεκτρικού ρεύματος της συσκευής ενώ αυτή λειτουργεί.
