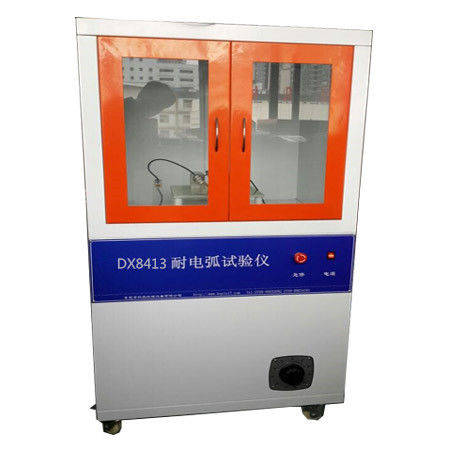

Μηχανή δοκιμής αντίστασης τόξου DX8413

Μηχανή δοκιμής αντοχής τόξου DX8413

Κυρίως εφαρμόσιμο σε:

GB/T1411-2002 Δοκιμή αντοχής σε εκκένωση τόξου υψηλής τάσης και χαμηλού ρεύματος στεγνών στερεών μονωτικών υλικών.

Συμμόρφωση με τα πρότυπα: Αυτός ο ελεγκτής έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα GB1411, IPC650, IEC 61621, ASTMD495 και συμμορφώνεται με μεθόδους δοκιμών όπως JEC 149 και UL 746A.

Πεδίο εφαρμογής:

Η αξιολόγηση της απόδοσης αντοχής τόξου μονωτικών υλικών όπως πλαστικά, συγκολλητικές ρητίνες και μονωτικά χρώματα που χρησιμοποιούνται σε βιομηχανίες όπως κινητήρες, συσκευές και οικιακές συσκευές, εφαρμόζεται κυρίως στη δοκιμή της απόδοσης αντοχής τόξου στερεών μονωτικών υλικών όπως πλαστικά, φιλμ, ρητίνες, μαρμαρυγία, κεραμικά, γυαλί, μονωτικό λάδι, μονωτικό χρώμα, χαρτόνι και άλλα μέσα.

Χαρακτηριστικά: Η μηχανή δοκιμής αντοχής τόξου υιοθετεί έλεγχο υπολογιστή και η καμπύλη δοκιμής μπορεί να παρατηρηθεί online κατά τη διάρκεια της διαδικασίας δοκιμής. Αποθηκεύει αυτόματα τις συνθήκες δοκιμής και τα δεδομένα των αποτελεσμάτων της δοκιμής και μπορεί να τα προσπελάσει, να τα εμφανίσει και να τα εκτυπώσει.

Αρχή πειράματος: Χρησιμοποιείται για τη δοκιμή της αντοχής τόξου στερεών μονωτικών υλικών. Το υλικό που πρόκειται να δοκιμαστεί θα εκτεθεί σε περιβάλλον υψηλής τάσης, σταδιακά αυξανόμενου μικρού ρεύματος, μέχρι να σχηματιστεί ένα σταθερό αγώγιμο κανάλι στην επιφάνεια του υλικού. Αυτή η ώρα είναι ο χρόνος αντοχής τόξου του υλικού.

Κύριες τεχνικές απαιτήσεις:

1. Τάση εισόδου: AC 220 V

2. Τάση εξόδου: AC 0-20 KV;

3. Ηλεκτρική χωρητικότητα: 1,5 KVA

4. Μέθοδος δοκιμής: διακοπτόμενο τόξο, συνεχές τόξο

5. Ρεύμα δοκιμής: 10MA-20MA-30MA-40MA προαιρετικό

6. Σφάλμα ελέγχου τάσης δοκιμής: ≤ 1%

7. Σφάλμα χρόνου on/off τόξου:<5ms

8. Τάση δοκιμής συνεχώς ρυθμιζόμενη: 0-20 KV

9. Ακρίβεια ελέγχου ρεύματος: ± 10%

10. Προδιαγραφή ηλεκτροδίου: ηλεκτρόδιο από ανοξείδωτο χάλυβα 25,4mm * 12,7mm * 0,15mm

Ηλεκτρόδιο από χάλυβα βολφραμίου 56mm * 7mm * 30mm

Γωνία διαμόρφωσης ηλεκτροδίου 110 μοίρες

Η γωνία μεταξύ του ηλεκτροδίου και του οριζόντιου επιπέδου είναι 35 μοίρες

Βάρος ηλεκτροδίου: 50G

11. Μέτρα ασφαλείας:

(1) Προστασία υπέρτασης

(2) Προστασία υπερβολικού ρεύματος

(3) Προστασία βραχυκυκλώματος

(4) Προστασία ανοίγματος πόρτας ασφαλείας

(5) Προστασία εσφαλμένης λειτουργίας λογισμικού

12. Εξωτερικές διαστάσεις: 800 μήκος × Πλάτος 700 × 1350mm ύψος

Κύρια διαμόρφωση:

Κεντρική μονάδα δοκιμής: μία μονάδα

Γεννήτρια υψηλής τάσης 20000 volt: μία μονάδα

Πλήρως αυτόματη συσκευή ρύθμισης τάσης μικροϋπολογιστή: ένα σετ (λειτουργία σειριακής θύρας)

Συσκευή μετάδοσης τύπου απομόνωσης συλλογής τάσης και συλλογής ρεύματος: ένα σετ

Ηλεκτρόδια δοκιμής: δύο σετ

ράβδος απελευθέρωσης ρεύματος: ένα (τύπου ρητίνης)

Λογισμικό μέτρησης και ελέγχου αντοχής τόξου υπολογιστή: ένα σετ

Υπολογιστές: ένα σετ

Έγχρωμος εκτυπωτής inkjet επώνυμης μάρκας: ένα σετ

CD προγράμματος: ένα σετ

Εγχειρίδιο χρήστη προϊόντος: ένα αντίγραφο

Πιστοποιητικό μετρολογικής επαλήθευσης: ένα αντίγραφο

Πιστοποιητικό συμμόρφωσης: ένα αντίγραφο

Τυχαίο εργαλείο: ένα σετ
