Μηχανή δοκιμής γήρανσης κορώνας DX8427A AC/DC

Μηχανή δοκιμής γήρανσης κορώνας DX8427A AC/DC

Πειραματική ανάλυση της γήρανσης της κορώνας από καουτσούκ σιλικόνης, έρευνα σχετικά με τα χαρακτηριστικά γήρανσης της κορώνας AC / DC, συνθετικό εξοπλισμό δοκιμής γήρανσης κορώνας από υλικό μονωτή,Οργανικό μονωτικό υλικό σύστημα δοκιμής γήρανσης κορώνας, το σύστημα τεστ κουτιών κορώνας γήρανσης,

Σύνοψη εξοπλισμού:

Κατάλληλο για επιστημονικά ερευνητικά ιδρύματα, το αναπτυγμένο σύστημα δοκιμής αντοχής στην γήρανση από στερεό μονωτικό υλικό corona μπορεί να επιτύχει διαφορετικές συνθήκες δοκιμής corona,και μπορεί ταυτόχρονα να διεξάγει τεστ κοροναϊκής γήρανσης σε 5 δείγματαΤαυτόχρονα, το σύστημα μπορεί επίσης να χρησιμοποιηθεί για τη δοκιμή της αντοχής στην τάση των στερεών υλικών μόνωσης ενάντια στην εκφόρτιση κορώνας.Μπορεί να διεξάγει συστηματική πειραματική έρευνα για το φαινόμενο κορώνας γήρανσης του HTV σιλικόνιο καουτσούκ υπό διαφορετικές συνθήκεςΤαυτόχρονα, η ανάπτυξη αυτού του συστήματος αναμένεται να παρέχει μια τυποποιημένη πλατφόρμα δοκιμών για εγχώριες έρευνες σχετικά με την αντοχή της κοροναϊκής γήρανσης των στερεών μονωτικών υλικών.που θα βοηθήσει στην διεξαγωγή έρευνας σχετικά με τα χαρακτηριστικά αντοχής στην γήρανση του κοροναϊού των διαφόρων στερεών μονωτικών υλικών.

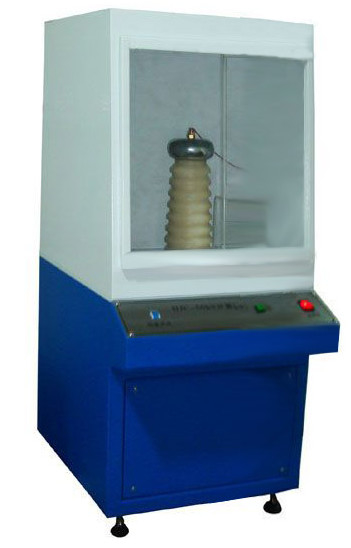

Κύρια συστατικά:1) Η συσκευή παραγωγής κοροναϊού, 2) Το σύστημα μέτρησης, 3) Το σύστημα προστασίας, 4) Το σύστημα ελέγχου και παρακολούθησης του περιβάλλοντος.Η πραγματική συσκευή του συστήματος δοκιμής αντοχής σε γήρανση κορώνας για στερεά μονωτικά υλικά φαίνεται στο σχήμα 1 φυσικό διάγραμμα

Πρότυπα αναφοράς εξοπλισμού:

Αναφέρεται στο αμερικανικό πρότυπο δοκιμής ASTM D2275-14 "Standard Test Method for Surface Voltage Resistance of Solid Electrical Insulation Materials to Partial Discharge (Corona) " (Πρότυπη μέθοδος δοκιμής για την αντίσταση της επιφανειακής τάσης των στερεών υλικών ηλεκτρικής μόνωσης σε μερική εκφόρτιση (Corona)).

Τεχνικές παραμέτρους:

(1) Συσκευή παραγωγής κοροναϊού:

1Χρησιμοποιώντας YDT-5/50 ισχύς συχνότητα corona ελεύθερη δοκιμή μετασχηματιστή, εύρος τάσης: 0-50KV

2Ο ρυθμιστής τάσης επιστρέφει αυτόματα στο μηδέν μετά την ενεργοποίηση.

3. Κλείσιμο μηδενικής θέσης, με αυτόματη άνοδο και πτώση τάσης·

4- Εισαγόμενος προστατευτής από διαρροές, αξιόπιστη προστασία της προσωπικής ασφάλειας.

5. Προστασία από υπερστροφή, κατώφλι και άλλες λειτουργίες προστασίας της ασφάλειας·

6Δείξη τάσης και ρεύματος, ακρίβεια μέτρησης ± 0,2%, διατήρηση τάσης διακοπής.

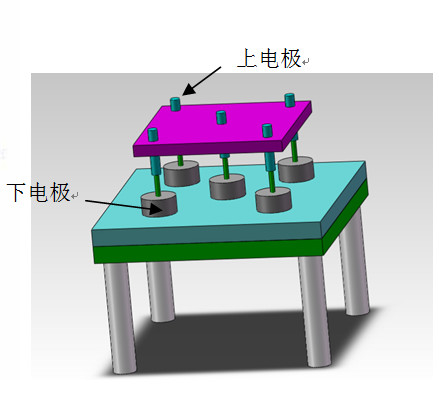

7. Πειραματικό ηλεκτρόδιο: Το ηλεκτρόδιο υιοθετεί την παραδοσιακή λειτουργία πλακέτας βελόνας για να προσομοιώσει την εκφόρτιση κορώνας στην περιοχή. Ένα ηλεκτρόδιο βελόνας από ανοξείδωτο χάλυβα με ακτίνα καμπύλης 0.2 mm χρησιμοποιείται ως το άνω ηλεκτρόδιοΤο σύνολο του συστήματος ηλεκτροδίων αποτελείται από 5 σετ ηλεκτροδίων πλακέτας βελόνας,όπως φαίνεται στο σχήμα 3 (υψηλής τάσης πυκνωτές βυθισμένοι σε λάδι)

8Διαστήματα ηλεκτροδίων: 100 mm

9Αριθμός ηλεκτροδίων: 5

10Η απόσταση μεταξύ του ηλεκτροδίου της άκρης της βελόνας και του δείγματος είναι ρυθμιζόμενη, με ρυθμιζόμενη απόσταση 15 mm.

11- ονομαστική ισχύς μετασχηματιστή υψηλής τάσης: 5KVA·

12. ονομαστική τάση εισόδου/εξόδου: 200V/50KV·

13- ονομαστικό ρεύμα εισόδου/εξόδου: 20A/0,04A·

14Σύστημα ελέγχου: υιοθέτηση ελέγχου PLC Siemens

15Πέντε επιλογές ταχύτητας για την ενίσχυση: 5V, 50V, 100V, 500V, 1000, 2000V μπορούν να ρυθμιστούν αυθαίρετα.

16Εξοπλισμένο με λειτουργίες προστασίας από διαρροές, υπερφόρτωση, βραχυκύκλωμα, βλάβη και υψηλής τάσης.

17Συστατικά του οργάνου: αποτελούνται από ηλεκτρικό ρυθμιστή τάσης επαφής, κουτί ελέγχου, προστατευτική αντίσταση και κουτί ηλεκτροδίων.

18Αυτή η συσκευή μπορεί να εκτελέσει κορώνα γήρανση, διακοπή τάσης, και να αντέξει τις δοκιμές τάσης ταυτόχρονα.

19Η διάσπαση της τάσης είναι εξοπλισμένη με ηλεκτρόδια από ανοξείδωτο χάλυβα της κλάσης 25 και της κλάσης 75 και ένα σύνολο δοκιμαστικού πάγκου υψηλής θερμοκρασίας.

20Το τεστ κορώνας γήρανσης είναι εξοπλισμένο με 5 σετ ηλεκτροδίων βελόνων, ηλεκτροδίων χαλκού και ένα σετ συστατικών δειγμάτων κορώνας γήρανσης.

21Ένα σύνολο από επαγγελματικό λογισμικό δοκιμών

22. Ένα σύνολο εμπορικών υπολογιστών εξοπλισμένων με εκτυπωτή:

(2) Συσκευές ελέγχου του περιβάλλοντος

1. Αισθητήρας θερμοκρασίας: Χρησιμοποιώντας τον υψηλής ακρίβειας αισθητήρα P-T-100 της Ταϊβάν

2Μέθοδος ελέγχου θερμοκρασίας και υγρασίας: Μεθοδολογία ελέγχου ισορροπημένης θερμοκρασίας και υγρασίας (BTHC)

3Το εύρος θερμοκρασίας: -10 °C ~ 150 °C μπορεί να ρυθμιστεί

4. Περιοχή υγρασίας 20-98% RH

5Ακριβότητα ελέγχου θερμοκρασίας και υγρασίας: ± 0,2 °C, ± 2,5% RH

6Ομοιότητα εντός του θαλάμου θερμοκρασίας και υγρασίας: ± 0,5 °C~± 0,2 °C· ± 4,0% RH

7Ακριβότητα ανάλυσης του ελεγκτή: ± 0,01% °C, ± 1% R.H.

8- Ταχύτητα θέρμανσης: ≥ 2,5 °C/min

9. Ταχύτητα ψύξης: μέσο όρο 1 °C/min

10Απόκλιση θερμοκρασίας: ≤ ± 0,5 °C σε θερμοκρασία -10~+99 °C, ≤ ± 1,0 °C σε θερμοκρασία 100~+150 °C

11Απόκλιση υγρασίας ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12Υψηλής ποιότητας υλικό εξωτερικού κελύφους πλακέτας από χάλυβα, ηλεκτροστατική βαφή ψησίματος υψηλής θερμοκρασίας, υλικό εσωτερικού κουτιού, πλακέτα από ανοξείδωτο χάλυβα (SUS304)

13Υλικό θερμομόνωσης: αφρός πολυουρεθάνου υψηλής πυκνότητας + γυάλινη ίνα

14Το παράθυρο παρατήρησης είναι ένα τρισδιάστατο παράθυρο γυαλιού κενού.

15- Φωτισμός στο εσωτερικό του κουτιού: εξοπλισμός φωτισμού ευρείας γωνίας, διπλής στρώσης πόρτες με σφραγισμένες πόρτες

16Μέγεθος χώρου στο εσωτερικό του τεστ: 500 * 500 * 600 mm

17Οι εσωτερικοί τοίχοι της αίθουσας δοκιμών υποβάλλονται σε μονωτική επεξεργασία, με επίπεδο αντίστασης τάσης 50KV.

(3) Διαστάσεις μηχανής δοκιμής γήρανσης κορώνας AC/DC:

Μέγεθος συσκευής παραγωγής κορώνας: 850 * 740 * 1500 mm.

Μέγεθος συσκευής ελέγχου περιβάλλοντος: 700 * 1100 * 1700 mm.

(4) Σύστημα συλλογής δεδομένων για μηχανή δοκιμής γήρανσης κορώνας AC/DC

1Χρησιμοποιώντας την κάρτα εξαγωγής δεδομένων υψηλής ακρίβειας 16 bit PCI της Advantech, το εύρος τάσης σήματος εισόδου είναι ± 5V ή ± 10V και ο ρυθμός δειγματοληψίας είναι 3MS/s.Μπορεί να συλλέγει ταυτόχρονα πολλά σήματα ρεύματος και τάσης κορώνας, και αποστέλλει τα αποτελέσματα των μετρήσεων στον υπολογιστή για επεξεργασία.

2Το φιλικό λογισμικό LabView μπορεί να εμφανίσει τη μορφή κύματος της τάσης κορώνας. Μπορεί να εμφανίσει το ποσό φορτίου των θετικών και αρνητικών μισών κύκλων του ρεύματος εκφόρτισης κορώνας.καθώς και την τάση της ενέργειας εκκένωσης με την πάροδο του χρόνου.

3Μετά το πείραμα, τα δεδομένα της δοκιμής μπορούν να παραχθούν σε έκθεση και να εκτυπωθούν ή να αποθηκευτούν.

(5) Κύρια εξαρτήματα μηχανής δοκιμής γήρανσης κορώνας AC/DC

1. 1 γεννήτρια κορώνας

2. 1 συσκευή ελέγχου περιβάλλοντος

3Ένας εμπορικός υπολογιστής.

4Ένα σύνολο επαγγελματικού λογισμικού συλλογής.

5Βάλτε ένα.
