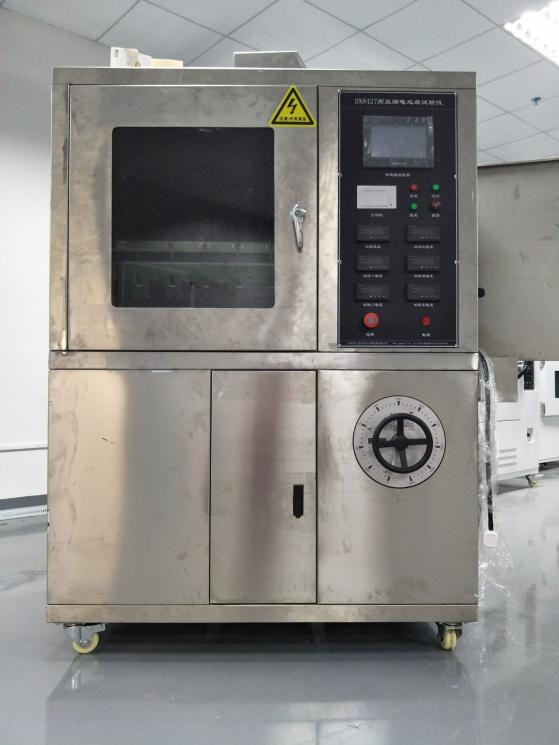

DX8427 Μηχανή δοκιμής ίχνη διαρροής υψηλής τάσης

DX8427Hμηχάνημα δοκιμής ιχνών διαρροής υψηλής τάσης

1, Sαντικείμενο εφαρμογής:

Κατάλληλο κυρίως για τη δοκιμή της αντοχής ηλεκτρικών και ηλεκτρονικών προϊόντων, οικιακών συσκευών και των υλικών τους σε ηλεκτρικά ίχνη και διάβρωση, προσομοίωση χρήσης υγρών ρύπων και δειγμάτων κεκλιμένης επιφάνειας σε συχνότητα ισχύος (48Hz -62Hz). Αξιολογήστε το επίπεδο αντίστασης των ηλεκτρικών μονωτικών υλικών που χρησιμοποιούνται κάτω από δύσκολες περιβαλλοντικές συνθήκες μέσω της μέτρησης της αντίστασης στην ηλεκτροδότηση και τη διάβρωση. Το τόξο που προκύπτει μπορεί να προκαλέσει βλάβη, βραχυκύκλωμα ή διάβρωση υλικού λόγω εκκένωσης, ακόμη και να οδηγήσει σε πυρκαγιά. Αυτός ο ελεγκτής είναι μια καταστροφική δοκιμή που προσομοιώνει την παραπάνω κατάσταση στα μονωτικά υλικά, που χρησιμοποιείται για τη μέτρηση και την αξιολόγηση της σχετικής αντίστασης στη διαρροή και τη σήμανση των μονωτών υπό τη δράση ηλεκτρικού πεδίου και ακαθαρσιών που περιέχει νερό σε καθορισμένη τάση. Είναι κατάλληλο για στερεά ηλεκτρομονωτικά υλικά και τα προϊόντα τους σε ηλεκτρικά και ηλεκτρονικά προϊόντα, οικιακές συσκευές, όπως πρίζες ρελέ, καλύμματα διακοπτών μετατροπής, επαφές κ.λπ.

2, Συμβατό με τα πρότυπα:

Σύμφωνα με τις απαιτήσεις του GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditional" και DL/T810-2002 "Technical ConditionsVC5000" Μονωτήρες", τα στοιχεία δοκιμής προσομοίωσης που καθορίζονται στο πρότυπο για τη δοκιμή ανίχνευσης διαρροών AC/DC μονωτικών υλικών, που ισχύει για καουτσούκ, πλαστικό και άλλα ηλεκτρικά μονωτικά υλικά, όπως η μέθοδος κεκλιμένου επιπέδου. Στάνταρ για πέντε σετ ελεγκτών καουτσούκ σιλικόνης και ελεγκτές σιλικόνης

Τεχνικές παράμετροι:

Ηλεκτρόδιο: πάχος 0,5 mm Υλικό: ανοξείδωτο ατσάλι;

Απόσταση μεταξύ άνω και κάτω ηλεκτροδίων: 50,0 mm ± 0,1;

Τάση δοκιμής: 100V-6000V ρυθμιζόμενη χωρίς βήμα.

Ρυθμιστής τάσης: Έξοδος: ρυθμιζόμενο από 0~250V, με χωρητικότητα 5KVA.

Όταν το ρεύμα του κυκλώματος είναι 60 mA, κόψτε την τάση εξόδου.

Χρόνος δοκιμής: 6 ώρες.

Ακρίβεια πτώσης: 0,5%;

Σταθερότητα τάσης: ± 1%;

Ρυθμιστής τάσης υψηλής ακρίβειας: Έξοδος AC220V. Ισχύς 6000W. Ακρίβεια ± 1%;

Δοκιμαστικός μετασχηματιστής: Χωρητικότητα 5KVA. Μέγιστη τάση εξόδου AC6000V (ή DC6000V προαιρετικά).

Ανίχνευση ιχνών: Σύμφωνα με το πρότυπο GB/T6553-2003/4.1.2, εφαρμόστε μια τάση (2,5kV, 3 5kV και 4,5kV) και στάξτε το μολυσμένο υγρό με συγκεκριμένο ρυθμό ροής. Εάν το ρεύμα είναι κάτω από 60 mA για 6 ώρες χωρίς ροή, θεωρείται διέλευση.

Συσκευή πτώσης: χρήση περισταλτικής αντλίας ακριβείας Ralph, με εύρος ροής 0,00185-20 χιλιοστόλιτρα ανά λεπτό, ταχύτητα εργασίας 0,1-50 στροφές ανά λεπτό και σφάλμα ακρίβειας ροής μικρότερο από 0,5%.

Τάση εξόδου: AC/DC (με δυνατότητα μεταγωγής)

Θήκη: Από ανοξείδωτο χάλυβα SUS304 (βουρτσισμένη επιφάνεια).

Η δεξαμενή λυμάτων είναι κατασκευασμένη από ανοξείδωτο χάλυβα 316 και είναι εξοπλισμένη με συσκευή στεγανοποίησης.

Ο όγκος είναι 0,56m3, ο όγκος στούντιο: 900L * 650W * 950H (mm).

Διαστάσεις οργάνου: 1200L * 750W * 1800H (mm), μήκος 750 * πλάτος 1180 * ύψος 1760mm, ξύλινο κουτί 890 * 1320 * 1900

Βάρος: περίπου 200KG

Συσκευή ελέγχου: Υιοθέτηση ελέγχου οθόνης αφής PLC+Taiwan Weinview, ακριβής έλεγχος, απλή λειτουργία, πλήρως εξανθρωπισμένος σχεδιασμός, αυτόματη δημιουργία αναφορών μετά τη δοκιμή και ο θερμικός εκτυπωτής πίνακα μπορεί να εκτυπώσει τα αποτελέσματα των δοκιμών έγκαιρα.

Αριθμός ομάδων δοκιμής: Πέντε ομάδες (κατά τη διάρκεια της δοκιμής, μια αντλία ελέγχει μια ομάδα σταγονιδίων και η διαδικασία δοκιμής δεν επηρεάζει η μία την άλλη, κάτι που δεν εμφανίζεται συνήθως στην αγορά καθώς μια αντλία ελέγχει πέντε ομάδες) (μπορεί να δοκιμαστεί χωριστά ή μαζί)

Βήματα δοκιμής:

Προετοιμασία για το πείραμα: Εκτός εάν ορίζεται διαφορετικά, το πείραμα θα πρέπει να διεξάγεται σε θερμοκρασία περιβάλλοντος (23±2)℃, με πέντε δείγματα να ελέγχονται για κάθε υλικό. Κατά την εγκατάσταση του δείγματος, η ματ επιφάνεια δοκιμής πρέπει να είναι στραμμένη προς τα κάτω, καθιστώντας την σε γωνία 45° με το οριζόντιο επίπεδο. Όπως φαίνεται στο σχήμα 3β, η απόσταση μεταξύ των δύο ηλεκτροδίων είναι (50 ± 0,5) mm

Σημείωμα:Χρησιμοποιήστε νέα μαξιλάρια φίλτρου για κάθε πείραμα.

Πρώτα, εγχύστε το μολυσμένο υγρό στην επένδυση χαρτιού φίλτρου για να υγρανθεί πλήρως το διηθητικό χαρτί. Ρυθμίστε τον ρυθμό ροής του μολυσμένου υγρού και διορθώστε τον ρυθμό ροής σύμφωνα με τις διατάξεις του Πίνακα 1. Παρατηρήστε τη ροή για τουλάχιστον 10 λεπτά για να διασφαλίσετε ότι το μολυσμένο υγρό ρέει σταθερά στην επιφάνεια του δείγματος μεταξύ των δύο ηλεκτροδίων. Το μολυσμένο υγρό θα πρέπει να ρέει έξω από την αξονική οπή του άνω ηλεκτροδίου αντί να ξεχειλίζει από το πλάι ή το πάνω μέρος του διηθητικού χαρτιού.

Εφαρμόστε τάση

Μέθοδος 1: Μέθοδος ανίχνευσης σταθερής τάσης.

Όταν το μολυσμένο υγρό ρέει ομοιόμορφα με τον ρυθμό ροής που καθορίζεται στον Πίνακα 1, κλείστε το διακόπτη και αυξήστε την τάση σε μία από τις καταλληλότερες τιμές τάσης 2,5 kV, 3,5 kV ή 4,5 kV. Ξεκινήστε το χρονισμό και διατηρήστε την τάση σταθερή για 6 ώρες.

Εάν είναι απαραίτητο να γίνει δοκιμή σε υψηλότερη ή χαμηλότερη τάση, θα ληφθεί ένα άλλο σύνολο πέντε δειγμάτων για κάθε προτιμώμενη τάση δοκιμής για δοκιμή.

Η σταθερή τάση ηλεκτρικού ίχνους είναι η υψηλότερη τάση στην οποία και τα πέντε δείγματα δεν έχουν υποστεί ζημιά μετά από 6 ώρες.

Τα υλικά ταξινομούνται ως εξής:

Επίπεδο 1A0 ή 1B0: Σύμφωνα με το πρότυπο A ή το πρότυπο κρίσης B, εάν οποιοδήποτε δείγμα αποτύχει εντός 6 ωρών στα 2,5 kV.

Επίπεδο 1A2.5 ή 1B2.5: Εάν και τα πέντε δείγματα μπορούν να αντέξουν μια τάση 2,5 kV για 6 ώρες και οποιοδήποτε δείγμα αποτύχει εντός 6 ωρών στα 3,5 kV.

Επίπεδο 1A3.5 ή 1B3.5: Εάν και τα πέντε δείγματα μπορούν να αντέξουν μια τάση 3,5 kV για 6 ώρες και οποιοδήποτε δείγμα αποτύχει εντός 6 ωρών στα 4,5 kV.

Επίπεδο IA4.5 ή 1B4.5 : Εάν και τα πέντε δείγματα μπορούν να αντέξουν τάση 4,5 kV για 6 ώρες. Σε κάθε περίπτωση, θα πρέπει να αναφέρεται το μέγιστο βάθος διάβρωσης

Μέθοδος 2: Μέθοδος ανίχνευσης τάσης σταδιακά:

Επιλέξτε μια τάση εκκίνησης με τιμή πολλαπλάσια των 250 V, ξεκινώντας από την αρχή, έτσι ώστε να μην υπάρχει παραβίαση του προτύπου κρίσης Α (ρεύμα που υπερβαίνει τα 60 mA) πριν από την τάση τρίτου επιπέδου (μπορεί να απαιτείται προκαταρκτική δοκιμή). Όταν το μολυσμένο υγρό ρέει ομοιόμορφα με τον καθορισμένο ρυθμό ροής, κλείστε το διακόπτη και αυξήστε την τάση στην επιλεγμένη τιμή, διατηρήστε την τάση για 1 ώρα και, στη συνέχεια, αυξήστε σταδιακά την τάση κατά 250 V κάθε ώρα μέχρι να εμφανιστεί η ζημιά σύμφωνα με το πρότυπο Α και καταγράψτε την. Όταν η τάση αυξάνεται, ο ρυθμός ροής του μολυσμένου υγρού και η τιμή αντίστασης της αντίστασης σειράς θα πρέπει επίσης να αυξηθούν σύμφωνα με τις διατάξεις του Πίνακα 1.

Η σταδιακή ηλεκτροχημική τάση είναι η υψηλότερη τάση στην οποία και τα πέντε δείγματα δεν έχουν καταστραφεί αφού υποβληθούν σε Ih.

Τα υλικά ταξινομούνται ως εξής:

2 Επίπεδο Ax, όπου x είναι η υψηλότερη τάση που μπορεί να αντέξει το υπό δοκιμή υλικό, εκφρασμένη σε kV.

Σημείωση 1: Αναπόφευκτα θα υπάρχει σημαντικό φαινόμενο τρεμοπαίζει. Εάν όχι, το κύκλωμα, η ροή του μολυσμένου υγρού και η ειδική αντίσταση του μολυσμένου υγρού θα πρέπει να ελεγχθούν προσεκτικά.

Το αναβοσβήσιμο αναφέρεται σε ένα μικρό κίτρινο έως λευκό (περιστασιακά μπλε σε ορισμένα υλικά) τόξο που εμφανίζεται ακριβώς πάνω από τα δόντια του κάτω ηλεκτροδίου μέσα σε λίγα λεπτά από την εφαρμογή τάσης.

Αν και η εκκένωση μπορεί να μεταπηδήσει από το ένα δόντι στο άλλο πριν εμφανιστεί τελικά ένα σταθερό μικρό φωτεινό "hotspot", αυτές οι εκκενώσεις βασικά πραγματοποιούνται με συνεχή τρόπο. Αυτά τα «hotspots» μπορεί να κάψουν την επιφάνεια του δείγματος και μπορεί τελικά να οδηγήσουν σε ηλεκτροχημική βλάβη. Η ταχεία εκφόρτιση στην επιφάνεια του δείγματος μεταξύ των δύο ηλεκτροδίων ενδέχεται να μην προκαλέσει παρακολούθηση.

Σημαντικά φαινόμενα σπινθηρισμού μπορούν επίσης να παρατηρηθούν χρησιμοποιώντας έναν παλμογράφο καθοδικής ακτίνας. Ένα σήμα μπορεί να ληφθεί και από τα δύο άκρα μιας αντίστασης (όπως 3301Z, 2W) που είναι συνδεδεμένη σε σειρά με μια συσκευή υπερέντασης.

Το κανονικό τρεμόπαιγμα μπορεί να παρατηρηθεί από τη συνεχή, αλλά ανομοιόμορφη και διακεκομμένη κυματομορφή ρεύματος συχνότητας ισχύος κάθε μισό κύκλο.

Σημείωση2: Πριν το ίχνος φτάσει στο ανώτερο ηλεκτρόδιο, όταν ένα ρεύμα 60 mA ρέει μέσω του αγώγιμου ίχνους και ο ηλεκτρολύτης συγκρατείται στην επιφάνεια του δείγματος, η συσκευή υπερέντασης θα πρέπει να ενεργοποιηθεί.

Σημείωση 3: Το βάθος της διάβρωσης θα πρέπει να μετράται μετά την απόξεση ή τη χρήση άλλων μεθόδων για την απομάκρυνση της αποσυντιθέμενης μόνωσης και των υπολειμμάτων. Προσέξτε να μην αφαιρέσετε άθικτα υλικά δοκιμής.

Αυτό το όργανο έχει σχεδιαστεί αυστηρά σύμφωνα με τα πρότυπα GB/T6553-2003 και IEC60587-2007.

Πρότυπο με βάση: GB/T6553-2014/IEC60587:2007 Μέθοδος δοκιμής για την αξιολόγηση της αντοχής στην ιχνηλασιμότητα και τη διάβρωση ηλεκτρικών μονωτικών υλικών που χρησιμοποιούνται υπό σοβαρές περιβαλλοντικές συνθήκες

Μέθοδος 1: Μέθοδος ανίχνευσης σταθερής τάσης.

Μέθοδος 2: Μέθοδος ανίχνευσης τάσης σταδιακά.

Τελευταίο πρότυπο GB/T6553-2014/IEC60587:2007

Οι κύριες διαφορές μεταξύ GB/T6553-2014 και GB/T6553-2003 είναι:

Αυτό το πρότυπο έχει συνταχθεί σύμφωνα με τους κανόνες που δίνονται στο GB/T 1.1-2009.

Αυτό το πρότυπο αντικαθιστά το GB/T 6553-2003<<Μέθοδος δοκιμής για την αξιολόγηση της αντίστασης ηλεκτρικών μονωτικών υλικών στην ανίχνευση και τη διάβρωση υπό σοβαρές περιβαλλοντικές συνθήκες>.

Σε σύγκριση με το GB/T 6553-2003, οι κύριες αλλαγές σε αυτό το πρότυπο είναι οι εξής:

——Το όνομα αυτού του προτύπου έχει αλλάξει σε "Μέθοδος δοκιμής για την αξιολόγηση της αντοχής στην ιχνηλασιμότητα και τη διάβρωση ηλεκτρικών μονωτικών υλικών που χρησιμοποιούνται υπό σοβαρές περιβαλλοντικές συνθήκες".

——Η συχνότητα ισχύος έχει αλλάξει από "48 Hz -62 Hz" σε "45 Hz -65 Hz" (βλ. Κεφάλαιο 1, έκδοση 2003, Κεφάλαιο 1).

——Ο καθαρισμός του δείγματος προσδιορίζεται σαφώς στην προετοιμασία του δείγματος (βλ. 3.2, 2003 έκδοση 3.2).

——Αλλαγή "... μπορεί να ενεργεί όταν υπερβαίνει τα 60 mA για 2 δευτερόλεπτα..." σε "... μπορεί να ενεργεί όταν υπερβαίνει τα 60 mA ή τα 6 mA για 2 έως 3 δευτερόλεπτα..." (βλ. 4.1.4 της έκδοσης 4.1.4, 2003).

——Προστέθηκε "4.6 συσκευή αερισμού" (βλ. 4-6).

-1. Αλλάξτε το «σε γωνία 45 ° προς την οριζόντια» σε «υπό γωνία 45 ° ± 2 ° προς την οριζόντια» και προσθέστε το περιεχόμενο «5 δείγματα μπορούν να δοκιμαστούν μαζί ή ανεξάρτητα» (βλ. 5.1.2 της έκδοσης 5.1.2, 2003).

1. Προστέθηκε το περιεχόμενο της «αγκύρας» και των «εικονογραφημένων παραδειγμάτων» (βλ. 5.1.3 της έκδοσης 5.1.3, 2003).

Αυτό το πρότυπο 5.4 αντικαθιστά το περιεχόμενο του προτύπου τελικής κρίσης στο Κεφάλαιο 1 του GB/T 6553... 2003 και προσθέτει το περιεχόμενο "Όταν το δείγμα έχει οπές λόγω συγκεντρωμένης διάβρωσης ή πιάνει φωτιά, θεωρείται ότι έχει φτάσει στο τελικό σημείο" (βλ. Κεφάλαιο 1 της έκδοσης 5.42003).

Η μέθοδος μετάφρασης που χρησιμοποιείται σε αυτό το πρότυπο είναι ισοδύναμη με τη χρήση του IEC 60587:2007<Μέθοδος δοκιμής για την αξιολόγηση της αντοχής στην ιχνηλασιμότητα και τη διάβρωση των ηλεκτρικών μονωτικών υλικών που χρησιμοποιούνται υπό σοβαρές περιβαλλοντικές συνθήκες>.

Αυτό το πρότυπο προτείνεται από την China Electrical Industry Association.

Αυτό το πρότυπο υπάγεται στη δικαιοδοσία της Εθνικής Τεχνικής Επιτροπής για την Αξιολόγηση και Τυποποίηση Ηλεκτρικών Μονωτικών Υλικών και Συστημάτων μόνωσης (SAC/TC 301).

Οι κύριες μονάδες σύνταξης αυτού του προτύπου είναι το Guilin Electric Appliance Science Research Institute Co., Ltd., το Shenzhen Institute of Standards and Technology, το Guangdong Biaomei Silicon Fluoride New Materials Co., Ltd. και το Beijing Institute of Electrical Technology and Economics in the Machinery Industry.

Οι κύριοι συντάκτες αυτού του προτύπου είναι οι Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying και Guo Liping.

Οι προηγούμενες εκδόσεις αυτού του προτύπου έχουν κυκλοφορήσει ως εξής:

——GB/T 6553-1986, GB/T 6553-2003.
