Μηχανή δοκιμής κατακόρυφης καύσης με μεταγωγική ζώνη DX8379A

Αρχή δοκιμής:

Το δείγμα το οποίο τοποθετείται κατακόρυφα υπό τις καθορισμένες συνθήκες φλόγας ανάγεται με μια μικρή πηγή ανάφλεξης φλόγας,και η απόδοση καύσης του δείγματος αξιολογείται ολοκληρωτικά με τη μέτρηση του χρόνου συνεχούς καύσης και ανάφλεξης της διατήρησης της ανοικτής φλόγας μετά την αφαίρεση της φλόγας, και φυσώντας τον αέρα στο δείγμα 60 δευτερόλεπτα μετά την αφαίρεση της φλόγας, παρατηρώντας τη συμπεριφορά καύσης και μετρώντας τον χρόνο συνεχούς ανάφλεξης.

Σύνοψη:Ο εξοπλισμός αυτός χρησιμοποιεί μέθοδο δοκιμής μικρής κλίμακας φλόγας (φωτιάς αερίου/φωτιάς αλκοόλ) για την αξιολόγηση της αντίδρασης των ιμάντων μεταφοράς στη φωτιά,και είναι κατάλληλο για την αξιολόγηση των επιδόσεων καύσης των ιμάντων μεταφοράς κεντρικών υφασμάτων και των ιμάντων μεταφοράς κεντρικών συρμάτων χάλυβαΗ ικανότητα αντίστασης στην καύση διάδοσης σε περίπτωση καύσης φλόγας και η κατακόρυφη συμπεριφορά καύσης του δείγματος αξιολογούνται με τη μέτρηση της μεταφλόγας, της περιοχής καύσης,και η στάθμιση σωματιδίων καύσης.

Πεδίο εφαρμογής:Το όργανο δοκιμής εύφλεκτης ελαστικότητας μεταγωγικής ταινίας είναι κατάλληλο για δοκιμή της απόδοσης καύσης μεταγωγικών ταινιών υφασματικού πυρήνα και μεταγωγικών ταινιών πυρήνα σχοινίου χάλυβα που χρησιμοποιούνται σε χημικές, άνθρακα,Μεταλλουργία και ηλεκτροπαραγωγήΧρησιμοποιείται για την αξιολόγηση της αντίδρασης της μεταγωγικής ζώνης σε πυρκαγιά.

Τεχνικές επιδόσεις του εξοπλισμού:

Εσωτερική διάμετρος του ακροφύλλου: 9,6 mm.

Τρόπος παροχής αέρα: αυτόματη παροχή αέρα από ανεμιστήρα, χρόνος παροχής αέρα 60S.

Ταχύτητα τροφοδοσίας αέρα: 1,5 M/S.

Ηλεκτρονικό ανεμόμετρο: εύρος δοκιμής 0-8M/S

Θερμόμετρος TES: εύρος μέτρησης 0~1300°C, ακρίβεια 0,1°C

Αυτοματοποιημένο σύστημα προώθησης και ανύψωσης με φλόγα;

Γωνία πυρκαγιάς: 45 μοίρες από την οριζόντια

Υψόμετρος φλόγας: 170±10 mm

Μέθοδος Spitfire: αυτόματη ηλεκτρονική ανάφλεξη

Χρόνος καύσης: 0 ~ 99,99 δευτερόλεπτα μπορεί να ρυθμιστεί αυθαίρετα και η ακρίβεια είναι ±0,01 δευτερόλεπτα.

Χρονοδιακόπτης φωτιάς και χωρίς φλόγα: 0~99,99 δευτερόλεπτα, ακρίβεια: ±0,01 δευτερόλεπτα.

Καύσιμο: μείγμα 5% (V/V) μεθανόλης και 95% (V/V) αιθανόλης (διαμορφωμένο από τον πελάτη).

Όγκος του θαλάμου δοκιμής: 0,5m3

Μέγεθος κουτί: L1000 mm × W600 mm × H1150 mm

Βάρος: 40 κιλά

Ηλεκτρική τροφοδοσία: AC220v; 50Hz; 50W.

Υλικό: Όλα κατασκευασμένα από ανοξείδωτο χάλυβα SUS 304

Σημείωση: Η γωνία της καύσης μπορεί να ρυθμίζεται και όταν χρησιμοποιείται ως δοκιμή οριζόντιας καύσης, η καύση ρυθμίζεται σε 45°.ο αναπνευστήρας ρυθμίζεται στους 90°.

Θάλαμος καύσης:

3.1 Κουτί: 0,5m3, επεξεργασμένο από μηχανήματα CNC, το σχήμα του τόξου είναι όμορφο και γενναιόδωρο.

Ατσάλινο υλικό/χρώμα για ψήσιμο, με τα χαρακτηριστικά της όμορφης εμφάνισης, αντιτριβής και αντιδιάβρωσης.

3.2 Το πάνω μέρος του κουτιού είναι εξοπλισμένο με σύστημα εξάτμισης καπνού και καπνού, το οποίο μπορεί να εκλύει τα καυσαέρια προς τα έξω όταν ολοκληρωθεί η δοκιμή. Κατά τη διάρκεια της δοκιμής, το σύστημα σταματά.

3.3 Το μπροστινό μέρος του κιβωτίου είναι εξοπλισμένο με ένα τζάμι παρατήρησης από σκληροποιημένο γυαλί το οποίο μπορεί να σφραγίζεται κατά τη διάρκεια της δοκιμής, γεγονός που είναι βολικό για την παρατήρηση της κατάστασης δοκιμής.

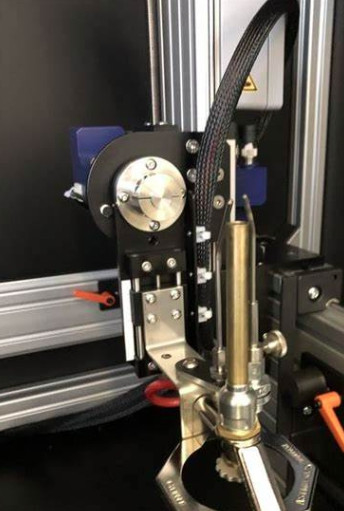

Φωτιά με καύση:

4.1 Λαμπτήρας Bunsen αερίου, πλήρως σύμφωνος με τις απαιτήσεις της οδηγίας GB/T3685-2009, με εσωτερική διάμετρο 10 mm.

4.2 Εξωτερική διάμετρος του φλογοβόλου: Ф11.5±0.1mm, εσωτερική διάμετρος του φλογοβόλου: Ф10±0.1mm, ο ακροφύλακας είναι μακριά από τον αέρα

Το ύψος εισόδου είναι 200±10 mm

4.3 Γωνία πυρκαγιάς: 45 μοίρες από το επίπεδο

4.4 Υψόμετρο φλόγας: 180±20.
