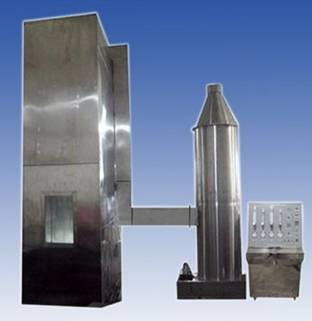

DX8349 Μηχανή δοκιμής καύσης συρμάτων και καλωδίων

DX8349 Μηχανή δοκιμής καύσης συρμάτων καλωδίων και καλωδίων

Πεδίο εφαρμογής:Χρησιμοποιείται για την αξιολόγηση της ικανότητας κάθετα εγκατεστημένων συνδεδεμένων καλωδίων, καλωδίων ή οπτικών καλωδίων να καταστέλλουν την κατακόρυφη εξάπλωση φλόγας υπό καθορισμένες συνθήκες,με την ανάγκη συνεργασίας με πύργους απομάκρυνσης καπνού και σκόνης κατά τη χρήσηΟλόκληρη η μηχανή αποτελείται από διάφορα μέρη, όπως θάλαμος δοκιμής, πηγή αέρα, χάλυβα σκάλα, σύστημα καθαρισμού εκπομπών, πηγή ανάφλεξης κλπ.

Συμμόρφωση με τα πρότυπα:σύμφωνα με το GB/T18380.31-2008 και το IEC60332-3-10-2018 "Ελέγχου πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 31:Έκθεση δοκιμής συσκευής δοκιμής για κατακόρυφη εγκατάσταση συσσωματωμένου καλωδίου και καλωδίου με κατακόρυφη εξάπλωση φλόγας", και μπορεί να πληροί τις απαιτήσεις της GB/T18380.32-2008/IEC60332-3-21:212000 "Ελέγχοι πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 32: Ψηλή εγκατάσταση συσσωματωμένου καλωδίου και δοκιμή κατακόρυφης εξάπλωσης φλόγας καλωδίου κατηγορίας Α F/R" GB/T18380.33-2008/IEC 60332-3-222000 "Ελέγχοι πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 33: Έλεγχος κατακόρυφης εξάπλωσης φλόγας για κατακόρυφα εγκατεστημένα καλώδια και καλώδια - Τάξη Α", GB/T18380.35-2008/IEC 60332-3-242000 "Ελέγχοι πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 35: Έλεγχος κατακόρυφης εξάπλωσης φλόγας για κατακόρυφα εγκατεστημένα καλώδια και καλώδια - Τάξη Γ" GB/T18380.36-2008/IEC60332-3-252000 "Ελέγχου πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 36: Έλεγχος εξάπλωσης φλόγας για κάθετα εγκατεστημένα συσσωρευτικά καλώδια και καλώδια - κατηγορία D".

Τεχνικές παραμέτρους:

1Κωδός δοκιμής: Η πειραματική διάταξη πρέπει να είναι ένα αυτοσυμπαραγόμενο κουτί με πλάτος (1000±100) mm, βάθος (2000±100) mm και ύψος (4000±100) mm.Ο πίσω τοίχος και οι δύο πλευρές του θαλάμου δοκιμής πρέπει να έχουν συντελεστή μεταφοράς θερμότητας περίπου 0..7W? M-2? K-1 θερμική μόνωση, πλάκα ατσάλινου χάλυβα USU304 πάχους 1,5 mm, 65 mm πάχους μόνωσης από ορυκτές ίνες τυλιγμένες στο μέσο, και πλάκα ατσάλινου χάλυβα USU304 πάχους 1,5 mm στο εξωτερικό

2Πηγή αέρα:

Η είσοδος αέρα είναι εξοπλισμένη με ψηφιακό ανεμόμετρο ταχύτητας αέρα και ο ρυθμός ροής αερίου του αέρα είναι (5000±500) L/min.

Μετά την ολοκλήρωση του πειράματος: Αν το δείγμα καίγεται ακόμη μετά την πάταξη της φωτιάς για μία ώρα, υπάρχει συναγερμός και μια συσκευή που χρησιμοποιεί τη βροχή για να σταματήσει με τη βία την καύση.

3Τύπος σκάλας από χάλυβα: πλάτος (500±5) mm, πλάτος κλίμακας από χάλυβα πρότυπο (800±10) mm, υλικό σκάλας από πλατύ χάλυβα είναι στρογγυλό ανοξείδωτο χάλυβα USU304

4Συσκευή καθαρισμού εκπομπών:

Το άνω μέρος του κιβωτίου δοκιμής είναι εξοπλισμένο με ψηφιακό ανεμόμετρο για να εξασφαλίζεται ότι η ταχύτητα του ανέμου είναι μικρότερη από 8M/S και δεν επηρεάζει την ροή αέρα μέσα στο κιβώτιο δοκιμής.

Συσκευή συλλογής καπνού και πλύσης καπνού και σκόνης: ανοξείδωτο χάλυβα SUS304, με διάμετρο 800 mm και ύψος 3500 mm.

Πηγή ανάφλεξης

1Τύπος: Η πηγή ανάφλεξης πρέπει να περιλαμβάνει έναν ή δύο ακροφύσια αερίου προπανίου τύπου ζώνης και τους συνοδευτικούς μετρητές ροής και τους μικτήρες Venturi.Η επιφάνεια τροφοδοσίας φωτιάς πρέπει να είναι μια επίπεδη μεταλλική πλάκα με τρύπες 242 με διάμετρο 1Οι τρύπες αυτές είναι διατεταγμένες σε τρεις διασταυρωμένες σειρές, με 81, 80 και 81 σε κάθε σειρά, κατανεμημένες σε ονομαστικό μέγεθος εντός εύρους 257×4.5mm.Μια σειρά από μικρές τρύπες ανοίγουν και στις δύο πλευρές του φλόγαΚάθε λάμπα ψεκασμού πρέπει να είναι εξοπλισμένη με ακριβείς συσκευές για τον έλεγχο της ροής του προπανίου και του αέρα.Μπορεί να χρησιμοποιηθεί περιστρεφόμενο μετρητή ροής ή μέτρο ροής μάζας

2Ο ακροφύλακας θέσης της πηγής ανάφλεξης πρέπει να τοποθετείται οριζόντια, (75±5) mm μακριά από την μπροστινή επιφάνεια του δείγματος καλωδίου, (600±5) mm μακριά από το κάτω μέρος του δοχείου δοκιμής.και συμμετρική με τον άξονα της χάλυβα σκάλαςΤο σημείο ανάφλεξης της λάμπας ψεκασμού πρέπει να βρίσκεται στο κέντρο μεταξύ των δύο οριζόντιων ράβδων της χάλυβα σκάλας και τουλάχιστον 500 mm μακριά από το κάτω άκρο του δείγματος.

Τεχνικές παραμέτρους:

1Το μέγεθος στο εσωτερικό του δοχείου δοκιμής είναι 1000 (W) X2000 (D) X4000 (H) mm, με ένα δοχείο από μεταλλικό μαλλί γεμάτο στη μέση.

2Υπάρχει ένας χώρος εισόδου αέρα 800 (W) X400 (D) mm στο κάτω μέρος του κουτιού, ο οποίος απέχει 150 mm από τον μπροστινό τοίχο

3Ο άνω χώρος εξάτμισης είναι 300 (W) X1000 (D) mm.

4Πύραυλο από ανοξείδωτο χάλυβα μεγέθους 500 (W) X3500 (H), 1 κομμάτι

5. Στερεόβαθρα από ανοξείδωτο χάλυβα μεγέθους 800 (W) X3500 (H), 1 κομμάτι

6Δύο συσκευές καύσης προπανίου με στρώμα

7Δύο συσκευές ανάμειξης αερίων Venturi.

8Δοκιμαστή πίεσης και συσκευή βαλβίδας μείωσης πίεσης, ικανή να ρυθμίζει την πίεση του προπανίου και του αέρα σε 0,1 MPa

9- Ρυθμίσεις και ρυθμίσεις της τάσης ροής του αερίου με περιστροφικό ροόμετρο

10Το κουτί παρέχει μεταλλικές σκάλες και περίστροφα για τους χρήστες να επιθεωρήσουν στην κορυφή.

11. Εξοπλισμένη με μια βαλβίδα μπάλα που μπορεί να κλείσει χειροκίνητα την πηγή αέρα

12. Εγκαταστήστε αυτόματα τον χρόνο δοκιμής καύσης και αποκόψτε αυτόματα την πηγή αερίου σε αυτό το χρόνο

13Το θερμοσύστημα στο εσωτερικό τοίχωμα του κουτιού μπορεί να εμφανίσει τη θερμοκρασία μέσα στο κουτί

14Εξωτερικές διαστάσεις του θαλάμου καύσης: 1120 (W) X2195 (D) X5077 (H) mm

15Οι εξωτερικές διαστάσεις του κουτιού ελέγχου: 1280 (W) X770 (D) X1200 (H) mm

16Η παροχή ενέργειας: AC 220V, 50/60Hz, 2A

17Πηγή αερίου: προπάνιο, αέρας (αυτοπροσδιορίζεται από τον πελάτη)

Πύργος συλλογής καπνού και σκόνης

Πύργος απομάκρυνσης καπνού: χρησιμοποιείται κυρίως για την παραγωγή καπνού κατά τη διάρκεια της πειραματικής διαδικασίας.Το αέριο που εκπέμπεται μετά την επεξεργασία από τον πύργο απομάκρυνσης σκόνης καπνού πληροί τις απαιτήσεις προστασίας του περιβάλλοντος.

Υλικό: Το σύνολο του σώματος του πύργου πλύσης είναι κατασκευασμένο από υλικό PP και δεν υπάρχουν μεταλλικά στοιχεία στο σύστημα, το οποίο έχει εξαιρετικά υψηλή αντοχή σε οξέα και αλκαλία και αντοχή στη διάβρωση.

Τυποποιημένο υγρό στρώμα: Μπορεί να γεμίσει με νερό της βρύσης ή απορρυπαντικό, το οποίο έχει καλύτερη επίδραση.

στρώμα αέρα: τα καυσαέρια που πρέπει να υποβληθούν σε επεξεργασία και εκπέμπονται κατά τη διάρκεια των παραγωγικών ή πειραματικών διαδικασιών, τα οποία συνδέονται με την είσοδο αέρα για να διευκολύνεται η είσοδος των αποβλήτων στο στρώμα αέρα·

στρώμα πλήρωσης: Το υλικό πλήρωσης για τον πύργο πλύσης είναι μια μεσοπορωτική σφαίρα σε σχήμα θαλάσσιου αχιζίνου, κατασκευασμένη από υλικό PP, με σχήμα TELLERTT με πολλά δόντια.Η επιφάνεια του στρώματος πλήρωσης έχει ένα παράθυρο για εύκολο καθαρισμό των μικρών σφαιρών μέσα στο στρώμα πλήρωσηςΗ κύρια λειτουργία του στρώματος γέμισσης είναι να διασκορπίζει τα καυσαέρια στο στρώμα αέρα, καθιστώντας τα διασκορπισμένα απόβλητα, προκειμένου να καθαρίζει πλήρως τα καυσαέρια στο στρώμα ψεκασμού.

στρώμα ψεκασμού: η κεφαλή ψεκαστήρα στο στρώμα ψεκασμού υιοθετεί κεφαλή ψεκαστήρα PP120 βαθμών περιστροφής χωρίς φραγμό, η οποία καλύπτει έκταση 95%.Το στρώμα ψεκασμού έχει ένα ανεξάρτητο παράθυρο για τον έλεγχο της λειτουργικής κατάστασης της κεφαλής ψεκαστήρα;

Το στρώμα αντιμίχλης: μπορεί να φιλτράρει αποτελεσματικά τις ακαθαρσίες στον αέρα και επίσης να εμποδίζει τους κρυστάλλους υδάτινης ομίχλης στα καυσαέρια να διαβρώνουν το εσωτερικό τοίχωμα του πύργου πλύσης.

Τροφοδοτική αντλία: Η τροφοδοτική αντλία κυκλοφορεί το υγρό στο υγρό στρώμα κυκλοφορίας μέσω της κεφαλής του ψεκαστήρα, εξοικονομώντας νερό.

Εξωτερικές διαστάσεις: 1500 (W) × 1000 (D) × 3000 (H) mm.

Ηλεκτρική τροφοδοσία: AC 380V τριστάσης, 50/60Hz, 10A.

1, Περιγραφή του προϊόντος: Η μηχανή αυτή έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις απαιτήσεις της GB12666.5, GB18380.3, UL1685, GB18380.31-2008, IEC 60332-3-10:2000 και άλλα πρότυπα.Χρησιμοποιείται για την αξιολόγηση της ικανότητας των κάθετα εγκατεστημένων συσσωρευτών καλωδίων και καλωδίων να καταστείλουν την κατακόρυφη εξάπλωση φλόγας υπό συγκεκριμένες συνθήκες.;

2Σύστημα ελέγχου:

(1) Σύστημα ελέγχου ανάφλεξης.

(2) Πύργοι συλλογής και συσκευές καπνού.

(3) Σύστημα ελέγχου ροής αερίου.

4) Σύστημα μέτρησης συγκέντρωσης καπνού.

(5) Σύστημα ελέγχου μέτρησης θερμοκρασίας.

(6) Διευρυμένος έλεγχος καύσης.

3, Προϋποθέσεις δοκιμής: Η ταχύτητα του εξωτερικού ανέμου που μετράται από το ανεμόμετρο που τοποθετείται στο πάνω μέρος του κιβωτίου δοκιμής πρέπει να είναι μικρότερη από 8 m/s και η θερμοκρασία του εσωτερικού τοιχώματος μεταξύ 5°C και 40°C.Το θερμόμετρο εσωτερικού τοίχου μετράται στη διασταύρωση 1Η πόρτα του θαλάμου δοκιμών πρέπει να είναι πάντα κλειστή κατά τη διάρκεια του πειράματος.Το καλώδιο ή το τμήμα καλωδίου που χρησιμοποιείται ως δείγμα πριν από τη δοκιμή πρέπει να υποβάλλεται σε επεξεργασία σε θερμοκρασία (23±5) °C για τουλάχιστον 16 ώρες., και το δοχείο δοκιμής θα πρέπει να είναι στεγνό.

4Τεχνικές παραμέτρους:

1) τάση λειτουργίας: AC220 V10% 50HZ·

(2) κατανάλωση ενέργειας: 2 kW·

(3) Σταθερή θερμοκρασία: (20±5) °C.

(4) Ταχύτητα ροής αέρα: 0-30m3/min ρυθμιζόμενη.

(5) Πηγές αερίων καύσης: προπάνιο, υγροποιημένο αέριο πετρελαίου (παρατίθεται από τον χρήστη).

(6) Πεδίο ροής: 2,2-25L/min Ακρίβεια ροής: 0,5L/min.

(7). Ακριβότητα χρονολόγησης: 0~120min μπορεί να ρυθμιστεί.

(8) Πεδίο μέτρησης του ανεμόμετρου: 0~30m/s.

(9). Ευφυής έλεγχος, ηλεκτρονική ανάφλεξη και αυτόματος χρόνος.

(10). Ανεμόμετρος τροχών ανέμου·

(11) Ρυθμιστής ροής αερίου (με προστατευτική διάταξη) ·

(12) Ακρίβεια χρονολόγησης: ± 0,1 δευτερόλεπτα

(13). Μέγεθος δοκιμαστικού κιβωτίου: ((L) 1,2× (W) 2,2× (H) 4 M·

(14) Μηχανή μέτρησης θερμοκρασίας: ψηφιακό θερμόμετρο, αισθητήρας θερμοκρασίας τύπου K·

Συνολικό βάρος: 500Kg
