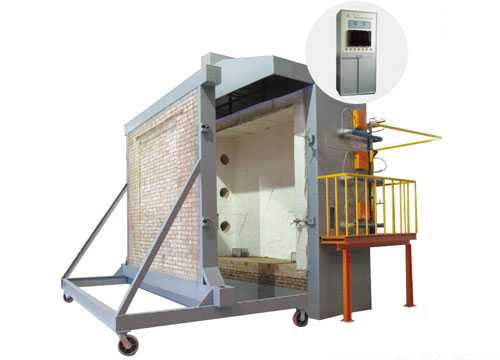

DX8342 Μηχανή δοκιμής αντοχής σε πυρκαγιά κατασκευαστικού στοιχείου

Πεδίο εφαρμογής: Κατάλληλο για τη δοκιμή της αντοχής σε πυρκαγιά των κατασκευαστικών στοιχείων και της αντοχής σε πυρκαγιά των ανθεκτικών κατακόρυφων διαχωριστικών στοιχείων.
Δραστηριακή τάση: AC 380V ± 10% 50NZ.
Σώμα φούρνου: Το πειραματικό διάδρομο φούρνου αποτελείται από τούβλα, χάλυβα και υλικά πυρόμονωσης.
Μέγεθος δείγματος: πλάτος 300 mm × ύψος 300 mm (προσαρμόζεται).
Οι διαστάσεις στο εσωτερικό του κλιβάνου είναι περίπου:
Σημερινός φούρνος: L3.2m × W2.2m × H4.0m
Οριζόντιος φούρνος: L3.2m × W3.2m × H1.5m.
Δρομολογία αερίου: 0-100L/min, με ακρίβεια μέτρησης 2,5 επιπέδων.
Ταχύτητα ροής αέρα: 0-50m3/min, ακρίβεια μέτρησης ≤±0,5m3/min.
Δυνατότητα δεξαμενής αερίου: ≥ 50 kg × 6.
Εξοπλισμός μέτρησης φορτίου: πρέπει να προστίθεται ± 2,5% της τιμής φορτίου (απαιτείται για δοκιμές τύπου φορτίου).
Έλεγχος διαχωρισμού δοκιμαστικού τεμαχίου: με διάμετρο 6 mm±0,1 mm και διάμετρο 25 mm±0,2 mm.
Σύστημα καύσης: σύστημα διανομής αερίου (μέσα σε απόσταση 10 μέτρων), πύραυλος (τουλάχιστον 20) και βαλβίδα ρύθμισης.
Πηγές αερίων καύσης: προπάνιο, υγροποιημένο αέριο.
Σύστημα ελέγχου της θερμοκρασίας του κλιβάνου: μέγιστο σημείο δειγματοληψίας 10 σημείων.
Συστήματα εξαερισμού και βαλβίδες ελέγχου αέρα κλπ.
Το εύρος μέτρησης της θερμότητας ακτινοβολίας στην πίσω επιφάνεια φωτιάς του δείγματος είναι 0 ~ 10W/cm2.
Πεδίο μέτρησης πίεσης κλιβάνου: 0-100pa
Ακρίβεια μέτρησης: ≤ ± 3pa.
Θερμοκρασία δοκιμής: Ο έλεγχος της θερμοκρασίας του κλιβάνου πληροί την απαίτηση T-T0=3451g (8t+1) και η απόκλιση του ελέγχου της θερμοκρασίας
Όταν 0minΌταν 10 λεπτάΌταν το T> 30min, d≤ 5%.
Θέρμανση του φούρνου: ± 15°C.
Εσωτερική θερμοκρασία του δείγματος:±10°C.
Θερμοκρασία καύσης πίσω από το δοκιμαστικό κομμάτι: ± 4°C.
Προϋποθέσεις μέτρησης για την πίεση του φούρνου:
Μετά από 5 λεπτά του πειράματος, ο φούρνος πρέπει να επιτυγχάνει τις ακόλουθες καθορισμένες συνθήκες θετικής πίεσης.
Οριζόντια διάταξη - σε οριζόντιο επίπεδο 100 mm κάτω από τον πυθμένα του δοκιμαστικού, η πίεση του φούρνου είναι 15pa±5pa.
Σημερινό στοιχείο - τοποθετείται σε ύψος 3 m μέσα στο φούρνο και 100 mm μακριά από την επιφάνεια του δοκιμαστικού.
Μετά από 10 λεπτά δοκιμής, ο φούρνος πρέπει να επιτυγχάνει τις ακόλουθες καθορισμένες συνθήκες θετικής πίεσης.
Οριζόντια διάταξη - σε οριζόντιο επίπεδο 100 mm κάτω από τον πυθμένα του δοκιμαστικού, η πίεση του φούρνου είναι 17pa±3pa.
Βόρειο στοιχείο - τοποθετείται σε ύψος 3 m μέσα στο φούρνο και 100 mm μακριά από την επιφάνεια του δοκιμαστικού τεμαχίου.
Θέρμανση του φούρνου:± 15°C, με χρήση θερμοσύμπλεγματος διαμέτρου 1 mm.
Θερμοκρασία καύσης πίσω από το δοκίμιο: ± 4°C, με θερμοσύνδεσμο με διάμετρο καλωδίου 0,5 mm.
Τεθωρακισμένο θερμοσύνδεσμο πλατίνας ροδίου πλατίνης S-αξίας, επίπεδο ακρίβειας II.
Τεθωρακισμένο θερμοσύνδεμα νικελίου-χρωμίου-νικελίου-πυριτίου K, κλάσης II.
Περιοχή συγχρονισμού: 0-120min Ακρίβεια συγχρονισμού: <±1s.
Σύστημα ανίχνευσης θερμοκρασίας δείγματος: μέγιστο σημείο δειγματοληψίας 20 σημείων.

Πεδίο εφαρμογής: Ο κλίβανος δοκιμής πληροί τους τεχνικούς δείκτες και τις απαιτήσεις που καθορίζονται στο εθνικό πρότυπο GB/T7633-2008,και είναι κατάλληλο για τη δοκιμή της αντοχής στη φωτιά των οριζόντιων θυρών και κυλιόμενων μαντηλών χωρίς φορτίο.
Βασικές παραμέτρους:
Κατανάλωση ενέργειας: 6KW
Πεδίο μέτρησης πίεσης κλιβάνου: 0-100Pa Ακρίβεια μέτρησης: ≤ ± 3Pa
Ταχύτητα ροής αέρα: 0-50m3/min Ακρίβεια μέτρησης: ≤ ± 0,5 m3/min
Πηγή αερίου καύσης: προπάνιο, υγροποιημένο αέριο (παρατίθεται από τον χρήστη)
Δυνατότητα δεξαμενής αερίου: 50 kg × 6
Πεδίο μέτρησης της θερμότητας ακτινοβολίας στην πίσω επιφάνεια φωτιάς του δείγματος: 0-10W/cm2.
Πεδίο μέτρησης της πίεσης του κλιβάνου: 15Pa ± 5Pa.
Θερμοκρασία δοκιμής: αύξηση της θερμοκρασίας του προγράμματος για 15 λεπτά, θερμοκρασία δωματίου ~ 718 °C,
30 λεπτά θερμοκρασία δωματίου ~ 821 °C, 60 λεπτά θερμοκρασία δωματίου ~ 925 °C,
θερμοκρασία δωματίου 90 λεπτών ~ 986 °C· θερμοκρασία δωματίου 120 λεπτών ~ 1029 °C·
180 λεπτά θερμοκρασία δωματίου ~ 1115 °C, 240 λεπτά θερμοκρασία δωματίου ~ 1150 °C·
Αισθητήρας μέτρησης θερμοκρασίας: στο εσωτερικό του κλιβάνου: 9 θωρακισμένα θερμοσύντομα νικελίου-χρωμίου-νικελίου-πυριτίου με τιμή K, επίπεδο ακρίβειας: II
Αντιπορριπτική ενέργεια: 29 θωρακισμένα θερμοσύνδετα νικελίου χρωμίου νικελίου πυριτίου με τιμή K, επίπεδο ακρίβειας: II
Περιοχή συγχρονισμού: 0-240min Ακριβότητα συγχρονισμού: <± 1s
Εξωτερικό μέγεθος δείγματος: (ειδικές προδιαγραφές μπορούν να προσαρμοστούν από τους χρήστες)
Εφαρμοσμένη έκταση εξοπλισμού: μήκος × πλάτος × ύψος (3,8 × 2,4 × 4,5) m.
βάρος του εξοπλισμού: 4500 kg (η δοκιμαστική καμίνου πρέπει να εγκατασταθεί επί τόπου) ·
Σύστημα αέριασης: 150 kg/ώρα (προαιρετικό).

Το πρότυπο ISO 9705:2003 καθορίζει μέθοδο δοκιμής για την προσομοίωση πυρκαγιάς που εμφανίζεται στη γωνία ενός μικρού δωματίου.Η μέθοδος αυτή χρησιμοποιεί μια τυποποιημένη πηγή ανάφλεξης και αποσκοπεί στην αξιολόγηση της επίδρασης των προϊόντων επιφάνειας στην ανάπτυξη της πυρκαγιάςΗ μέθοδος παρέχει στοιχεία για την καύση μιας φωτιάς που λαμβάνει χώρα κάτω από μια τυποποιημένη πηγή ανάφλεξης από την ανάφλεξη μέχρι την καύση.Το 2003 εισάγει επίσης διαφορετικές τεχνικές μέτρησης εντός και εκτός του δωματίουΤο πείραμα ISO 9705 στο παρόν άρθρο παρέχει βασικές πληροφορίες και υποστήριξη για τους πιθανούς χρήστες.η ροή θερμότητας του καυστήρα στο δωμάτιο, το θερμικό ισοζύγιο του δωματίου σε περίπτωση πυρκαγιάς, τα είδη καπνού και τοξικών αερίων που παράγονται και τα αποτελέσματα προσομοίωσης αυτών των δοκιμών.Παρέχει στους χρήστες τις απαραίτητες πληροφορίες για να τους βοηθήσει να επιλέξουν τα βήματα δοκιμής για συγκεκριμένα έργα ή κανονισμούς.
Η μέθοδος δοκιμής στη χώρα μας υιοθετεί την εν λόγω μέθοδο δοκιμής ισοδύναμα και τα αναπτυγμένα πρότυπα είναι το παράρτημα Β και το παράρτημα Γ της GB 20286.
Συμμόρφωση με τα πρότυπα: ISO 9705, NFPA 266, GB20286, προσάρτημα Β και προσάρτημα Γ κλπ.

Τεχνικές παραμέτρους:
1. 19 ιντσών ράφι οργάνων, συμπεριλαμβανομένων των αναλυτών οξυγόνου, διοξειδίου του άνθρακα και μονοξειδίου του άνθρακα
2Ο αναλυτής οξυγόνου χρησιμοποιεί τη μέθοδο μέτρησης της αλλαγής της παραμαγνητικής πίεσης για την ανίχνευση της συγκέντρωσης οξυγόνου στο αέριο.αισθητήρας πίεσης (εσωτερικός) 50-200 kpa, μηδενική απόκλιση < 0,5% του ελάχιστου εύρους στην πινακίδα/μήνα, απόκλιση μέτρησης < 0,5% του τρέχοντος εύρους μέτρησης/μήνα, σφάλμα επαναληπτικότητας < 1% του τρέχοντος εύρους μέτρησης,ελάχιστο όριο ανίχνευσης < 1% του τρέχοντος εύρους μέτρησης, γραμμικό σφάλμα < 1% του τρέχοντος εύρους μέτρησης
3Ο αναλυτής διοξειδίου του άνθρακα και ο αναλυτής μονοξειδίου του άνθρακα είναι μη διακριτού τύπου υπέρυθρου, με βάση την αρχή ότι τα μόρια αερίου έχουν ειδικές ζώνες απορρόφησης υπέρυθρου φωτός,και να υιοθετήσουν μεθοδολογία ανάλυσης με εναλλασσόμενη υπέρυθρη ακτινοβολίαΤο ελάχιστο κατώτερο όριο ανίχνευσης είναι 1% του τρέχοντος εύρους μέτρησης.Η επαναληψιμότητα είναι μικρότερη από ± 1% του ελάχιστου εύρους στην πινακίδα ονομασίαςΟ χρόνος απόκρισης (χρόνος T90) είναι μικρότερος από 30 δευτερόλεπτα όταν η ροή αερίου δείγματος είναι περίπου 1,2 L/min.
4Το εύρος του αναλυτή οξυγόνου είναι 0-25%, το εύρος του αναλυτή διοξειδίου του άνθρακα είναι 0-10%, και το εύρος του αναλυτή μονοξειδίου του άνθρακα είναι 0-1%
5Χρησιμοποιώντας έναν ελεγκτή θερμοκρασίας για τον έλεγχο της ψυκτικής παγίδας, κατά τη διάρκεια της διαδικασίας εξαγωγής αερίων του πειράματος, αφαιρείται επαρκής υγρασία.
6. αντλία δειγματοληψίας αερίου διπλής κεφαλής, ικανή να μεταδίδει δείγματα αερίου που παράγονται κατά την καύση σε αναλυτή περίπου 30 μέτρων μακριά
7Σύστημα συλλογής δεδομένων (συμπεριλαμβανομένων των προγραμμάτων λειτουργίας και ελέγχου)
8Η πλατφόρμα εξαγοράς υιοθετεί ευρύ εύρος κερδών 16 bit, με αναλογικές και ψηφιακές πλατφόρμες I/O.
9Τύπος θερμοσύνδεσης: τύπου K, εύρος: θερμοκρασία περιβάλλοντος ~ 1500 βαθμούς Κελσίου
10Το σύστημα συλλογής δεδομένων μπορεί να ξεκινήσει εγκαθιστώντας καταγραφείς δεδομένων ή δείκτες στο χώρο για τη συλλογή δεδομένων.
11Το σύστημα συλλογής δεδομένων αποτελείται από τα ακόλουθα στοιχεία:
12Μονάδα εισόδου θερμοσύνδεσης bit, 16 bit αναλογική μονάδα εισόδου, ψηφιακή μονάδα εισόδου/έκδοσης, 12 bit αναλογική μονάδα εξόδου, 4 και 8 υποβάθρες, πρίζα σύνδεσης, μονάδα δικτύου,τροφοδοσία 24V 5A DC καθολική είσοδος ισχύος, υπολογιστή απόκτησης δεδομένων, εκτυπωτή.
