Τεχνικές προδιαγραφές

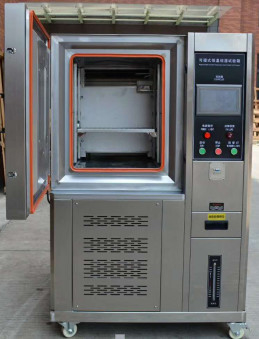

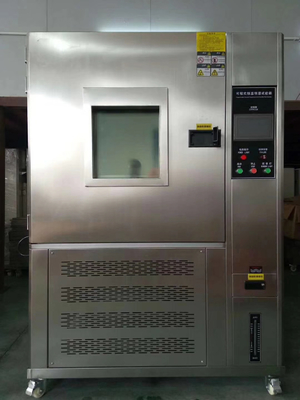

Δοκιμαστικό θάλαμο σταθερής θερμοκρασίας και υγρασίας80Α -6Τεχνικές προδιαγραφές 0 °C ~ 150 °C

Να πληρούν τα πρότυπα:

Οι δείκτες απόδοσης πληρούν τις απαιτήσεις της GB5170, 2, 3, 5, 6-95 "Μέθοδος επαλήθευσης βασικών παραμέτρων για εξοπλισμό δοκιμών περιβάλλοντος για ηλεκτρικά και ηλεκτρονικά προϊόντα:Χαμηλή θερμοκρασία, Υψηλής θερμοκρασίας, συνεχούς θερμοκρασίας υγρασίας, εναλλασσόμενου θερμοκρασίας υγρασίας".

Βασικοί κανονισμοί περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Α: Μέθοδος δοκιμής χαμηλής θερμοκρασίας GB 2423.1-89 (IEC68-2-1)

Βασικοί κανονισμοί περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Β: μέθοδος δοκιμής υψηλής θερμοκρασίας GB 2423.2-89 (IEC68-2-2)

Βασικοί κανονισμοί περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Ca: μέθοδος δοκιμής με σταθερή θερμότητα υγρασίας GB/T 2423.3-93 (IEC68-2-3)

Βασικοί κανονισμοί περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα Δοκιμή Da: Μεθοδολογία δοκιμής εναλλασσόμενης υγρασίας θερμότητας GB/T423.4-93 (IEC68-2-30)

1Λεπτομερείς παραμέτροι απόδοσης:(αναφέρεται στον τύπο με ψύξη με αέρα σε θερμοκρασία δωματίου 20 °C, χωρίς φορτίο)

1.1 Πρότυπο: HT-HW-80C

1.2: Μέγεθος εσωτερικού κουτιού: W400*H500*D400mm

Μέγεθος κουτί: W920*H1400*D1020mm

1.3 Πεδίο θερμοκρασίας: -60°C ~ 150°C

1.4 Διακυμάνσεις θερμοκρασίας: 0,5°C

1.5 Απόκλιση θερμοκρασίας: ≤2°C

1.6 Χρόνος θέρμανσης: περίπου 40 λεπτά από τη θερμοκρασία δωματίου στους 150 °C (μη γραμμική χωρίς φορτίο)

1.7 Χρόνος ψύξης: από τη φυσιολογική θερμοκρασία έως -40 °C για περίπου 60 λεπτά (μη γραμμική χωρίς φορτίο)

1.8 Περιοχή υγρασίας: 20% έως 98% R.H.

1.9 διακυμάνσεις υγρασίας: 3% R.H.

1.10 Απόκλιση υγρασίας: ≤ 3%

1.11 Πεδίο ελέγχου θερμοκρασίας και υγρασίας:

2Δομή και υλικό:

Α. Υλικό εσωτερικού κιβωτίου: πλάκα από ανοξείδωτο χάλυβα (SUS # 304)

Β. Υλικό εξωτερικού κουτιού: πλάκα από ανοξείδωτο χάλυβα ατομικευμένη ή χρώμα από ψυχρή πλάκα (προαιρετικό)

Γ. Υλικό μόνωσης: άκαμπτο αφρό πολυουρεθάνου και γυάλινο μαλλί

Δ. Σύστημα κυκλοφορίας του αέρα:

(1) κινητήρας 1 90W

(2) Επιμήκυντος άξονας από ανοξείδωτο χάλυβα

(3) Πολλαπλές φτερούγες ανεμιστήρων (SIRCCO FAN)

Ε. Πύλη κιβωτίου: Μονολιθική πόρτα, μονό παράθυρο, αριστερά ανοιχτή, λαβή δεξιά

(1) Διάδρομος 260x340x40mm 3-στρωτή στρώση κενού

(2) Επίπεδη εσωτελή λαβή

(3) Πίσω κουμπί: SUS #304

3Σύστημα ψύξης:

Α. Συμπυκνωτής: Συμπυκνωτής πλήρως ενσωματωμένος, εισαγόμενος από τη Γαλλία

Β. Ψυκτικό: φιλικό προς το περιβάλλον ψυκτικό R404A

Γ. Κοντενσέρ: τύπου πτερύγιας με κινητήρα διάσπασης θερμότητας

Δ. Ατμιστήρας: Τύπος πτερυγίου, πολλαπλής φάσης αυτόματη ρύθμιση της χωρητικότητας φορτίου

Ε. Άλλα εξαρτήματα: αποξηρατικό, παράθυρο ροής ψυκτικού, βαλβίδα διεύρυνσης

F. Σύστημα επέκτασης: σύστημα ψύξης με έλεγχο χωρητικότητας

4Σύστημα ελέγχου:

Εισαγόμενη οθόνη 880 LCD με οθόνη αφής, τα δεδομένα εισόδου του διακομιστή οθόνης, η θερμοκρασία και η υγρασία μπορούν να προγραμματιστούν ταυτόχρονα, η οθόνη καμπύλης, η καμπύλη τιμής ρύθμισης / οθόνης.Μια ποικιλία συναγερμών μπορεί να εμφανιστεί ξεχωριστά, και το σφάλμα μπορεί να εμφανιστεί μέσω της οθόνης όταν εμφανίζεται το σφάλμα, έτσι ώστε να εξαλειφθεί το σφάλμα και να εξαλειφθεί η δυσλειτουργία.ακριβείς λειτουργίες παρακολούθησης, και εμφανίζονται στην οθόνη με τη μορφή δεδομένων.

1Προδιαγραφές ελεγκτή:

α. Ακριβότητα: θερμοκρασία ± 0,1°C, υγρασία ± 1% RH.

β. Ανάλυση: θερμοκρασία ± 0.1, υγρασία 1% R.H.

γ. Η κλίση θερμοκρασίας: 0,1 έως 9,9 μπορεί να ρυθμιστεί

δ. Διαθέτει τις λειτουργίες αναμονής και συναγερμού άνω και κάτω ορίου

ε. Επιλογή σήματος εισόδου θερμοκρασίας και υγρασίας PT 100Ω×2 (ξηρός και υγρός λαμπτήρας)

f. Έκδοση μετατροπής θερμοκρασίας και υγρασίας: 4~20MA

γ.6 ομάδες ρυθμίσεων παραμέτρων ελέγχου P.I.D., αυτόματος υπολογισμός P.I.D., αυτόματη διόρθωση ξηρού και υγρού λαμπτήρα

2Λειτουργία οθόνης:

α. Εισαγωγή με αφής, επιλογές άμεσης εμφάνισης στην οθόνη

β. Άμεση εμφάνιση της ρύθμισης της θερμοκρασίας και της υγρασίας (SV) και της πραγματικής (PV) αξίας (σε αγγλική γλώσσα)

μπορεί να εμφανίζει τον αριθμό του τρέχοντος προγράμματος εκτέλεσης, το τμήμα, τον υπόλοιπο χρόνο και τον αριθμό των κύκλων

δ. Εκτέλεση της σωρευτικής λειτουργίας χρόνου

ε. Η τιμή ρύθμισης θερμοκρασίας και υγρασίας του προγράμματος εμφανίζεται ως γραφική καμπύλη, με λειτουργία εκτέλεσης καμπύλης προγράμματος απεικόνισης σε πραγματικό χρόνο

f. Με ξεχωριστή οθόνη επεξεργασίας προγράμματος, άμεση εισαγωγή θερμοκρασίας, υγρασίας και χρόνου

3Δυνατότητα προγράμματος και λειτουργία ελέγχου:

α. Διαθέσιμες ομάδες προγράμματος: έως 100 ομάδες

β. Διαθέσιμη χωρητικότητα μνήμης: συνολικά 5000 τμήματα

γ. Επαναλαμβανόμενες εντολές: κάθε εντολή μπορεί να είναι έως 9999 φορές

δ. Η παραγωγή του προγράμματος υιοθετεί τον τύπο διαλόγου, με επεξεργασία, διαγραφή και άλλες λειτουργίες

Ο χρόνος των τμημάτων ορίζεται σε 0~530 ώρες59 λεπτά.

f. Έχει τη λειτουργία της μνήμης προγράμματος απόσβεσης, αυτόματης εκκίνησης και συνεχούς εκτέλεσης του προγράμματος μετά την επανέναρξη

Η γραφική καμπύλη μπορεί να εμφανίζεται σε πραγματικό χρόνο όταν εκτελείται το πρόγραμμα

η. Με λειτουργία ρύθμισης ημερομηνίας και ώρας

i. Λειτουργία κλειδαριού κουμπιού και οθόνης (LOCK)

5. Κανονική διαμόρφωση:

Α. Σύρμα ηλεκτρικής ενέργειας 4,0 mmx3

Β. 232 Τερματικός σταθμός εξαγωγής 1

Γ. Κεραμίδες από ανοξείδωτο χάλυβα SUS # 304

Δ. 8 ρυθμιζόμενες πόρτες από ανοξείδωτο χάλυβα

Ε. Ένα φως παράθυρου εξοικονόμησης ενέργειας 11W

F. 1 ψ50 mm δοκιμαστική τρύπα στην αριστερή πλευρά του σώματος, 1 κάλυψη τρύπας από ανοξείδωτο χάλυβα.

Γ. 1 κομμάτι μη υφασμένου υφάσματος για τυποποιημένη δοκιμή

Η. Ένα σύνολο εγχειριδίων χρήσης και ένα σύνολο οδηγιών χρήσης για τον ελεγκτή

6Περιβαλλοντικό περιβάλλον:

(1) Επιτρεπόμενη περιοχή θερμοκρασίας λειτουργίας 0-35°C

(2) Πεδίο εγγύησης των επιδόσεων: 5~35°C

(3) Σχετική υγρασία: όχι μεγαλύτερη από 85%

(4) Ατμοσφαιρική πίεση: 86~106Kpa

(5) Δεν υπάρχουν ισχυρές δονήσεις γύρω

(6) Χωρίς άμεσο ηλιακό φως ή άλλες πηγές θερμότητας

(7). Φυσική αποστράγγιση: ※ Δεν πρέπει να υπάρχει προεξοχή στη μέση του σωλήνα αποστράγγισης και το έδαφος του σπιτιού δεν πρέπει να είναι εξαιρετικά κλίση.

7Ηλεκτρική παροχή:μονοφασικό 5,5 kW 220V 50HZ

8Υπηρεσία μετά την πώληση:

1. Δωρεάν εγγύηση για 12 μήνες (εκτός από φυσικές καταστροφές, μη φυσιολογική παροχή ρεύματος, ζημιές που προκαλούνται από ακατάλληλη ανθρώπινη χρήση και ακατάλληλη συντήρηση).

2Κατά τη διάρκεια της περιόδου εγγύησης, μετά την παραλαβή της κλήσης του χρήστη, ο προμηθευτής θα προτείνει ένα σχέδιο εξυπηρέτησης και θα ενημερώσει τον χρήστη εντός 48 ωρών, και εάν χρειάζεστε εξυπηρέτηση από πόρτα σε πόρτα,Ο προμηθευτής θα στείλει αμέσως κάποιον στην πόρτα.. (Εάν υπάρξει πρόβλημα στη χρήση της συσκευής σας, το μέρος Α παρέχει δωρεάν εξαρτήματα κατά τη διάρκεια της περιόδου εγγύησης και ο χρόνος συντήρησης του μέρους Α δεν υπερβαίνει, κατ' αρχήν, τις 2 ημέρες)

9Μέθοδος πληρωμής:πριν από την εκτέλεση της πληρωμής, η ιδιοκτησία του εξοπλισμού ανήκει στο μέρος Α.
