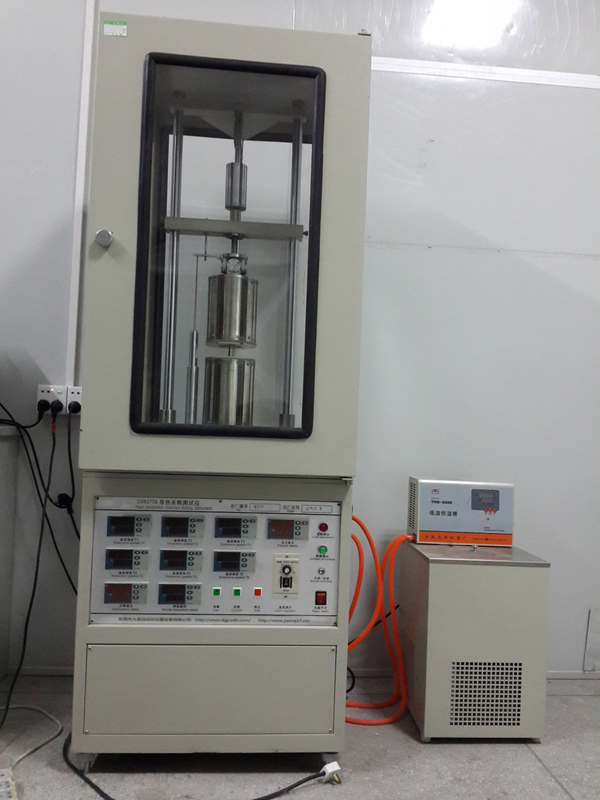

DX8377B Μέθοδος ροής θερμότητας δοκιμαστή θερμικής αγωγιμότητας

Δοκιμαστής θερμικής αγωγιμότητας DX8377B (μέθοδος ροής θερμότητας)

1. Σύνοψη

Αυτό το όργανο δοκιμάζει κυρίως τη θερμική αντοχή λεπτών θερμικών αγωγών, στερεών ηλεκτρικών μονωτικών υλικών, θερμικών λιπαρών, ρητίνων, καουτσούκ, πορσελάνης από οξείδιο του βηρυλίου,αλουμινένια πορσελάνη και άλλα υλικάΤο υλικό ανίχνευσης είναι στερεή νιφάδα,και το πλαίσιο του περιβλήματος μπορεί να ανιχνεύσει τα υλικά της κατάστασης σκόνης και υλικά πάστες.

Πρότυπο αναφοράς για όργανα: MIL-I-49456A (μονωτικό φύλλο, θερμικά αγωγική ρητίνη, θερμικά αγωγική ενισχυμένη γυάλινη ίνα)GB 5598-85 (Μέθοδος προσδιορισμού της θερμικής αγωγιμότητας της πορσελάνης από οξείδιο του βηρυλίου)"Πρότυπο δοκιμής" που περιλαμβάνει όλες τις ακόλουθες τεχνικές:

Χαρακτηριστικά του οργάνου: με αυτόματη πίεση, αυτόματη συσκευή μέτρησης πάχους και συνδεδεμένη με τον υπολογιστή για την επίτευξη αυτόματου ελέγχου.Το όργανο υιοθετεί ανίχνευση κλίσης θερμοκρασίας 6 σημείων, η οποία βελτιώνει την ακρίβεια της δοκιμής.και το βελτιστοποιημένο μαθηματικό μοντέλο μπορεί να χρησιμοποιηθεί για τη μέτρηση πολλαπλών παραμέτρων όπως η θερμική αγωγιμότητα και η θερμική αντίσταση του υλικού, καθώς και της θερμικής αντίστασης επαφής στη διεπαφή.

Χρησιμοποιείται ευρέως σε κολέγια και πανεπιστήμια, μονάδες επιστημονικής έρευνας, τμήματα ελέγχου ποιότητας και εργοστάσια παραγωγής για την ανάλυση και δοκιμή της θερμικής αγωγιμότητας υλικών.

2. Βασικές παραμέτρους

1Μέγεθος δείγματος: ≤Φ30mm

2Δάχος δείγματος: 0,02-20 mm

3. Πεδίο ελέγχου θερμοκρασίας θερμικού πόλου: θερμοκρασία δωματίου -99,99°C

4. Περιοχή ελέγχου θερμοκρασίας ψυχρού πόλου: 0-99,0°C

5Πεδίο δοκιμής θερμικής αγωγιμότητας: 0,05 έως 45 W/m*k

6Το εύρος δοκιμής θερμικής αντίστασης: 0,05~0,000005m2*K/W

7Πεδίο μέτρησης πίεσης: 0~1000N

8Πεδίο μέτρησης μετατόπισης: 0~30.00mm

9Ακριβότητα δοκιμής: καλύτερη από 3%

10Πειραματική μέθοδος: α. Δοκιμή θερμικής αντοχής του δείγματος υπό διαφορετικές πιέσεις. β. Δοκιμή θερμικής αγωγιμότητας υλικών. γ. Δοκιμή θερμικής αντοχής επαφής.

11Ο υπολογιστής είναι πλήρως αυτόματο δοκιμή, και τα δεδομένα είναι εκτυπωμένα.
