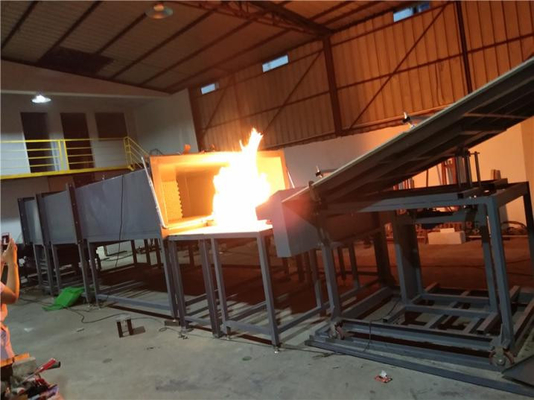

UL790 Υλικό στέγης, Δυναμικό αντοχής σε πυρκαγιά, Δοκιμαστής επιδόσεων αντιφλεγμονώδους λειτουργίας φωτοβολταϊκών κυψελών

Εφαρμόσιμο πεδίο εφαρμογής:
Οι απαιτήσεις αυτές καλύπτουν όλα τα υλικά στέγης που εκτίθενται σε προσομοιωμένες πυρκαγιές έξω από το κτίριο, τα οποία χρησιμοποιούνται για εγκατάσταση σε καύσιμα ή μη καύσιμα υπόστρωμα.Είναι για την αξιολόγηση της πυρόσταξης της οροφής και των εξαρτημάτων υπό προσομοιωμένες πραγματικές συνθήκεςΗ μέθοδος αυτή μπορεί επίσης να χρησιμοποιηθεί για τη δοκιμή των επιδόσεων επιβράδυνσης της φλόγας των φωτοβολταϊκών κυψελών.
Συμμόρφωση με τα πρότυπα:
UL 1730: Ανιχνευτές καπνού για ανεξάρτητες μονάδες διαβίωσης σε κατοικίες πολλών νοικοκυριών και δωμάτια ξενοδοχείων/μοτέλ.
UL 790: Τυποποιημένη μέθοδος δοκιμής για τη δοκιμή της αντοχής στις πυρκαγιές των καλύψεων οροφών.
Δοκιμή πυρκαγιάς για τη διάδοση φλόγας
ASTM F 108-04: Τυποποιημένη μέθοδος δοκιμής για τη δοκιμή της αντοχής σε πυρκαγιά των καλύψεων οροφών.
NFPA 256: Δοκιμή αντοχής στις πυρκαγιές των καλύψεων οροφών.

Παραμέτρους απόδοσης:
Χρησιμοποιώντας κυλίνδρους για τον έλεγχο της κλίσης του καταστρώματος
Πυροσβεστική σανίδα με τοποθετημένο κατάστρωμα δοκιμών
Χρησιμοποιώντας αυτόματες βαλβίδες ελέγχου για τη ρύθμιση της θερμοκρασίας σε στάδια
υλικό επικάλυψης οροφής από πλακέ, μεγέθους 1300 (W) × 1000 (D) × 120 (H) για την εγκατάσταση δειγμάτων δοκιμής·
Η μη εύφλεκτη πλακέτα δοκιμής, η οποία τοποθετείται στο τέλος της πλακέτας δοκιμής, μπορεί να αποτρέψει την εμφάνιση θέρμανσης κάτω από την πλακέτα δοκιμής.
Πλάκα ρύθμισης σε σχήμα ανεμοδότη από ανοξείδωτο χάλυβα, ρυθμιζόμενη γωνία δοκιμής, μέγεθος: 1440 (L) x 940 (H) mm.
Μη εύφλεκτο σύνολο πάνελ, τοποθετημένο στο μπροστινό άκρο του πλαισίου, που προσομοιώνει τις οροφές και τις οροφές, επεκτείνοντας τις φλόγες από τον καυστήρα στο δείγμα,με διαστάσεις 330 (W) x 2130 (D) x 584 (H) mm;
Ανεξάρτητος αγωγός εξάτμισης που μπορεί να απορροφά αέρα από το εξωτερικό του εργαστηρίου·
Στο αγωγό αερισμού εγκαταστάθηκε φίλτρο μελιού και στις εισόδους αερίου εγκαταστάθηκαν φτερούγες καθοδήγησης.
Στο αγωγό εξαερισμού τοποθετείται πίνακας ρύθμισης κλίσης για τη ρύθμιση της κατεύθυνσης της ροής αέρα.
Στην αγωγό εξαερισμού υπάρχει μια πλάκα καθοδήγησης, η οποία μπορεί να αυξήσει την ταχύτητα του ανέμου ώστε να εξασφαλίζεται ότι η ροή αέρα που τροφοδοτείται στην πλάκα δοκιμής δεν επηρεάζεται από εξωτερικές παρεμβολές.Η πλάκα καθοδήγησης είναι κατασκευασμένη από ανοξείδωτο χάλυβα και η θέση της δεν αλλάζει με τις αλλαγές της πίεσης του ανέμου;
Το υλικό του αεραγωγού είναι από ανοξείδωτο χάλυβα, ανθεκτικό στη διάβρωση και σε υψηλές θερμοκρασίες.
Ο ανεμιστήρας είναι ηλεκτρικός 220V, 50HZ, τριστάσης, εξοπλισμένος με σύστημα αντίστροφης λειτουργίας που μπορεί να ρυθμίζει αυτόματα την ταχύτητα του ανέμου, με ρυθμό ροής 300m3/min·
Μετατροπέας αντίστροφης ταχύτητας συνεχούς μεταβολής, ρυθμιζόμενος από 0 έως 100%·
Καυστήρας αερίου (χρησιμοποιείται για διαλείπουσα ανάφλεξη, εξάπλωση φλόγας και δοκιμές πυρκαγιάς), μήκους 1,12 m, με διάμετρο 60,3 mm και στενή σχισμή 12,7 mm (W) * 0.91m (L) από τη μία πλευρά που βλέπει προς την πλάκα δοκιμής;
Ο καυστήρας αερίου μπορεί να παράγει 22000Btu/min (387kWh) και μπορεί να ρυθμίζει αυτόματα τη ροή του αερίου σύμφωνα με τρία επίπεδα καύσης A, B και C.
Το θερμοσύνδεσμο είναι εγκατεστημένο 58,7 mm πάνω από το πάνω μέρος του καυστήρα, ο οποίος μπορεί να δοκιμάσει θερμοκρασία 888±28°C.
Σύστημα αυτόματης ανάφλεξης, που διασφαλίζει την ασφαλή απόδοση των δοκιμών, ηλεκτρόδιο ανάφλεξης υψηλής τάσης 1,8 kVp ελεγκτής ροής μάζας.

Σύστημα αυτόματης ρύθμισης θερμοκρασίας:
-Τάξη Α και Β: 760±28°C (1400±50°F) -21000~22000 Btu/min (369~387 kWh)
-Τάξη Γ: 704±28°C ((1300±50°F) -18000~19000 Btu/min (316~334 kWh). Πρέπει να ακολουθούνται διαφορετικές μεθόδοι δοκιμής και ελέγχου για κάθε καυστήρα αερίου.

Μετρήσεις πίεσης υψηλής ακρίβειας και ρυθμιστική βαλβίδα πίεσης:
- LNG: Η χρήση του MFM μπορεί να μετρήσει με ακρίβεια την ροή του αερίου (η ροή του αερίου ελέγχεται από μια αυτόματη βαλβίδα ελέγχου).
-ΥΦΑ: Χρησιμοποιήστε σύστημα μετατροπέα για τη ρύθμιση της ταχύτητας ροής αέρα: Δοκιμάστε την ταχύτητα στο κατάστρωμα να είναι 19 ± 8 km/h (5,5 m/sec).
Το μεταλλικό δίχτυ στηρίζει το υλικό και το δίσκο μπορεί να περιστρέφεται για να διευκολύνει την πλήρη καύση του υλικού.
