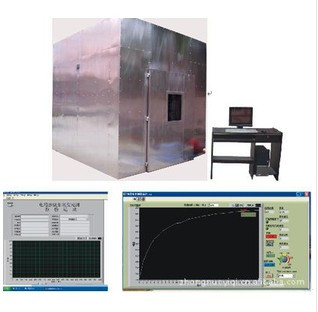

Μηχανή δοκιμής πυκνότητας καπνού καλωδίων και καλωδίων DX8330

Μηχανή δοκιμής πυκνότητας καπνού καλωδίων και συρμάτων DX8330

Πεδίο εφαρμογής: Χρησιμοποιείται κυρίως για τον προσδιορισμό της συγκέντρωσης καπνού που απελευθερώνεται από καλώδια και οπτικές ίνες κατά την καύση υπό συγκεκριμένες συνθήκες.

Συμμόρφωση με πρότυπα: Πληροί τις απαιτήσεις των προτύπων δοκιμών GB/T17651.1-1998 και IEC61034-1-2 "Μέτρηση Πυκνότητας Καπνού Καλωδίων και Οπτικών Καλωδίων υπό Συγκεκριμένες Συνθήκες Καύσης".

Κύρια χαρακτηριστικά: Αυτή η μηχανή δοκιμής περιλαμβάνει επαγγελματική γνώση σε μηχανολογικούς, οπτικούς και ηλεκτρονικούς τομείς. Είναι ένα ολοκληρωμένο προϊόν μηχανολογικής και οπτοηλεκτρονικής τεχνολογίας, με πλεονεκτήματα όπως λογική δομή, σταθερή απόδοση και εύκολη λειτουργία. Διεπαφή λειτουργίας computer, στυλ LabVIEW και ολοκληρωμένος μηχανισμός ασφαλείας. Κατά τη διάρκεια της δοκιμής, τα αποτελέσματα των μετρήσεων εμφανίζονται σε πραγματικό χρόνο και σχεδιάζεται δυναμικά μια κατάλληλη καμπύλη. Τα δεδομένα μπορούν να αποθηκευτούν μόνιμα, να ανακτηθούν και να εκτυπωθούν, και οι αναφορές μπορούν να εκτυπωθούν απευθείας.
Αρχή λειτουργίας: Το σύστημα οπτικής μέτρησης πυκνότητας καπνού για καλώδια ή οπτικές ίνες που καίγονται υπό συγκεκριμένες συνθήκες αποτελείται από μια πηγή φωτός, έναν δέκτη φωτοκυττάρου πυριτίου και ένα σύστημα υπολογιστή. Το φως που παράγεται από την πηγή φωτός διέρχεται από ένα εργαστήριο πυκνότητας καπνού 3m x 3m x 3m, σχηματίζοντας μια ομοιόμορφη δέσμη φωτός διαμέτρου 1,5m ± 0,1m στον τοίχο απέναντι από την πηγή φωτός, και ένα φωτοκύτταρο εγκατεστημένο στο κέντρο της δέσμης ανιχνεύει την ένταση της δέσμης από την πηγή φωτός. Όταν παράγεται μεγάλη ποσότητα καπνού στον θάλαμο καύσης λόγω της καύσης καλωδίων ή οπτικών καλωδίων, ο καπνός απορροφά μέρος της φωτοηλεκτρικής ενέργειας, αποδυναμώνοντας την ένταση της δέσμης του φωτοκυττάρου πυριτίου. Επεξεργάζοντας τα δεδομένα με ένα σύστημα υπολογιστή, μπορεί να υπολογιστεί η διαπερατότητα Tt με γραμμική απόκριση σε σχέση με την αρχική 100%.

Θάλαμος καύσης: Ο ολόκληρος κυβικός θάλαμος καύσης είναι στερεωμένος σε ένα τετράγωνο πλαίσιο χρησιμοποιώντας ανοξείδωτο χάλυβα SUS304 πάχους 1,5mm.

Μέγεθος θαλάμου καύσης: 3M x 3M x 3M, συνολικά 27 κυβικά μέτρα. Μπορεί να είναι κατασκευή από τούβλο ή από χαλύβδινη πλάκα, επιλογή του πελάτη.

Δομή εξοπλισμού: Υπάρχει ένα γυάλινο παράθυρο παρατήρησης στο μπροστινό μέρος, και ένα διαφανές στεγανό παράθυρο μεγέθους 100mm x 100mm είναι εγκατεστημένο στους απέναντι τοίχους και στις δύο πλευρές, επιτρέποντας τη δέσμη φωτός της οριζόντιας συσκευής μέτρησης φωτός να περάσει. Το ύψος του κέντρου του στεγανού παραθύρου από το έδαφος είναι 2150mm. Υπάρχουν αρκετές οπές εξαερισμού στο κάτω μέρος, με οπές εξαερισμού 100x500mm (50 τετραγωνικά εκατοστά). Το κάτω μέρος είναι εξοπλισμένο με έξι τροχούς και το πάνω μέρος των έξι τροχών είναι εξοπλισμένο με ανεμιστήρες εξαερισμού.

Σύστημα οπτικής μέτρησης:
Πηγή φωτός: εισαγόμενη λάμπα αλογόνου χαλαζία, ονομαστική ισχύς: 100W, ονομαστική τάση: 12V, ονομαστική φωτεινή απόδοση: 2000-3000Lm

Δέκτης: Είναι ένα φωτοκύτταρο πυριτίου με διαπερατότητα φωτός 0% που υποδεικνύει ότι δεν περνά φως, και διαπερατότητα φωτός 100% που υποδεικνύει πλήρη διέλευση φωτός χωρίς εμπόδιο. Η φασματική απόκριση ταιριάζει με τον φασματοφωτόμετρο της Διεθνούς Επιτροπής Φωτισμού (CIE).

Εγκατάσταση: Εγκαταστήστε στο ένα άκρο ενός σωλήνα μήκους 150 με παράθυρο προστασίας από σκόνη στο άλλο άκρο. Το εσωτερικό τοίχωμα του σωλήνα είναι γυαλιστερό μαύρο και αντι-ανακλαστικό.

Μια διαπερατότητα φωτός 0% υποδεικνύει ότι δεν περνά φως, ενώ μια διαπερατότητα φωτός 100% υποδεικνύει πλήρη διέλευση φωτός χωρίς εμπόδιο.

Τυπική πηγή ανάφλεξης: Η πηγή ανάφλεξης είναι 1,0L αλκοόλης. Σύνθεση: αιθανόλη 90%, μεθανόλη 4%, νερό 6%

Δίσκος αλκοόλης (δοχείο καύσης): κατασκευασμένος από ανοξείδωτο χάλυβα πάχους 1,0mm, με κάτω επιφάνεια 210x110mm, επάνω επιφάνεια 240x140mm και ύψος 80mm,

Θέση εγκατάστασης: Το ύψος του δίσκου αλκοόλης από το έδαφος είναι 100mm, επιτρέποντας την κυκλοφορία του αέρα.

Ανάμιξη καπνού: Χρήση επιτραπέζιου ανεμιστήρα για την ομοιόμορφη κατανομή του καπνού στον θάλαμο καύσης. Ο άξονας του ανεμιστήρα είναι 250mm πάνω από το έδαφος, 500mm πάνω από τον τοίχο, και ο όγκος αέρα είναι 7 κυβικά μέτρα ανά λεπτό. Κατά τη διάρκεια του πειράματος, ο αέρας φυσούσε οριζόντια από έναν ανεμιστήρα.

Δοκιμή κενού: Ο σκοπός είναι να ρυθμιστεί η θερμοκρασία εντός του θαλάμου καύσης ώστε να φτάσει την καθορισμένη θερμοκρασία, και να καεί η λάμπα αλκοόλης για να επιτευχθεί θερμοκρασία 25 ± 5 ℃ στον θάλαμο καύσης.

Συσκευή μέτρησης θερμοκρασίας: Ένας αισθητήρας θερμοκρασίας είναι εγκατεστημένος σε ύψος 1,5 μέτρου από το έδαφος και 0,5 μέτρα από τον τοίχο εντός της πόρτας. Παρακολούθηση της θερμοκρασίας στο εργαστήριο.
Τυχαία αξεσουάρ: περιλαμβάνουν ένα σετ λογισμικού μέτρησης διαπερατότητας που μπορεί να εξάγει καμπύλες και αναφορές. Δείτε Σχήματα 1 και 2.

Περιλαμβάνεται ένας υπολογιστής και ένας εκτυπωτής: Ο υπολογιστής είναι μάρκας ως εξής: CPU: E4300 Μητρική πλακέτα: Asus P5KPL Μνήμη: Kingston 2G. Σκληρός δίσκος 160G Οθόνη: 15 ιντσών LCD Μονάδα δίσκου: Samsung DVD. Περιλαμβάνεται σύστημα εξαερισμού καπνού από ανοξείδωτο χάλυβα. (Χρησιμοποιώντας ισχυρό εξαερισμό καπνού και έλεγχο με ηλεκτρικό διακόπτη όπως φαίνεται στο σχήμα)

Προτεινόμενες διαστάσεις χώρου για την τοποθέτηση αυτού του οργάνου στο εργαστήριο: ύψος 4,5M x βάθος 4M x μήκος 6m

Απαίτηση θερμοκρασίας εργαστηρίου: 25 ± 5 ℃

Περιβαλλοντικές συνθήκες χρήσης: επίπεδο έδαφος, καλός εξαερισμός, ελεύθερο από εύφλεκτα, εκρηκτικά, διαβρωτικά αέρια και σκόνη. Δεν υπάρχει πηγή ισχυρής ηλεκτρομαγνητικής ακτινοβολίας κοντά. Αφήστε κατάλληλο χώρο συντήρησης γύρω από τον εξοπλισμό.

Θερμοκρασία: 5 ℃ ~ 30 ℃.
Πίεση αέρα: 86-106kPa.
Τροφοδοσία: AC220V/50HZ.
Επιτρεπόμενο εύρος διακύμανσης τάσης: 380V ± 10%.
Επιτρεπόμενο εύρος διακύμανσης συχνότητας: 50Hz ± 1%.

Οι χρήστες απαιτείται να διαμορφώσουν αντίστοιχης χωρητικότητας διακόπτες αέρα και τροφοδοσίας για τον εξοπλισμό στον χώρο εγκατάστασης, και αυτός ο διακόπτης πρέπει να είναι ανεξάρτητος και αποκλειστικός για τη χρήση αυτού του εξοπλισμού.

Όταν ο εξοπλισμός δεν λειτουργεί, η θερμοκρασία περιβάλλοντος πρέπει να διατηρείται εντός 0-45 ℃
1. Οπτική συσκευή μέτρησης:
Α. Εισαγόμενη λάμπα αλογόνου χαλαζία με πηγή φωτός: ονομαστική ισχύς: 100W, ονομαστική τάση: 12V, ονομαστική φωτεινή απόδοση: 2000-2000-
3000Lm
Β. Δέκτης: Είναι ένα φωτοκύτταρο πυριτίου με διαπερατότητα φωτός 0% που υποδεικνύει ότι δεν περνά φως, και διαπερατότητα φωτός 100% που υποδεικνύει πλήρη διέλευση φωτός χωρίς εμπόδιο.
2. Τυπική πηγή ανάφλεξης:
Α. Η πηγή ανάφλεξης είναι 1,0L αλκοόλης
Β. Δίσκος αλκοόλης: κατασκευασμένος από ανοξείδωτο χάλυβα, με κάτω επιφάνεια 210x110mm, επάνω επιφάνεια 240x140mm και ύψος 80mm από χαλαζιακό γυαλί,
3. Ανάμιξη καπνού: Χρήση επιτραπέζιου ανεμιστήρα για την ομοιόμορφη κατανομή του καπνού στον θάλαμο καύσης.
4. Δοκιμή κενού: Καύση λάμπας αλκοόλης για την επίτευξη θερμοκρασίας 25 ± 5 ℃ στον θάλαμο καύσης.
5. Συσκευή μέτρησης θερμοκρασίας: Ένας αισθητήρας θερμοκρασίας είναι εγκατεστημένος σε ύψος 1,5 μέτρου από το έδαφος και 0,5 μέτρα από τον τοίχο εντός της πόρτας.
6. Περιλαμβάνεται ένα σετ λογισμικού μέτρησης διαπερατότητας, το οποίο μπορεί να εξάγει καμπύλες και αναφορές.
7. Περιλαμβάνεται ένας υπολογιστής (εκτυπωτής παρέχεται από τον χρήστη)
