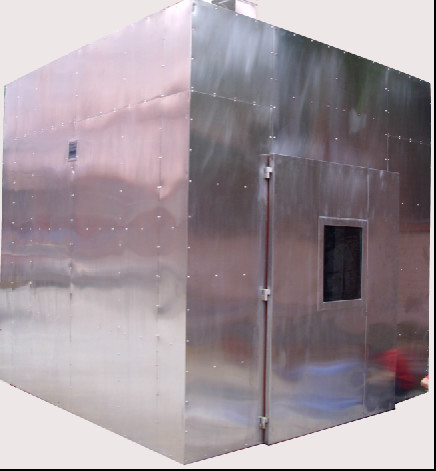

Μηχανή δοκιμής καύσης ακεραιότητας καλωδίων και οπτικών καλωδίων DX8422

Συμμορφώνεται με το πρότυπο: Μηχανή δοκιμής αντοχής στη φωτιά για την ακεραιότητα καλωδίων και οπτικών καλωδίων GB/T19216.11-2003/IEC60331-11:1999 "Ελέγχος ακεραιότητας γραμμών καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας - Μέρος 11Δοκιμαστική συσκευή - Διαχωρισμένη τροφοδοσία φλόγας με θερμοκρασία φλόγας τουλάχιστον 750 °C" σχεδιασμός, πλήρως σύμφωνη με το GB/T19216.21-2003/IEC 60331-21:1999 "Ελέγχος ακεραιότητας γραμμών καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας - Μέρος 21: Διαδικασίες και απαιτήσεις δοκιμών - Καλώδια με ονομαστική τάση 0,6/1,0 kV και κατώτερη" και GB/T19216.23-2003/IEC 60331-23:1999 "Ελέγχος ακεραιότητας γραμμών καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας - Μέρος 21: Διαδικασίες και απαιτήσεις δοκιμών - Καλώδια δεδομένων" GB/T19216.25-2003/IEC 60331-25:1999 "Δοκιμή ακεραιότητας γραμμής καλωδίων και οπτικών καλωδίων υπό συνθήκες φλόγας - Μέρος 21:Διαδικασίες και απαιτήσεις δοκιμών - Απαιτήσεις των προτύπων δοκιμών οπτικών καλωδίων.

Ο σχεδιασμός του θαλάμου καύσης (βλέπε σχήμα 1 και σχήμα 2) υιοθετεί δύο μεθόδους από τις οποίες οι πελάτες μπορούν να επιλέξουν:

• Η πρώτη μέθοδος είναι να χρησιμοποιήσετε την κατασκευή τειχών από τούβλα, και η εταιρεία μας έχει προτείνει ένα σχέδιο σχεδιασμού και έστειλε επαγγελματίες μηχανικούς για να παρέχουν καθοδήγηση κατασκευής στο χώρο.
• Η δεύτερη μέθοδος είναι η χρήση κατάλληλων υλικών για να το στερεώσουν στο σιδερένιο στήριγμα γωνίας για να σχηματίσουν ολόκληρο τον κυβικό θάλαμο καύσης.
• Μέγεθος θαλάμου καύσης: 3M x 3M x 3M, συνολικού 27 κυβικών μέτρων.
• Κρατητής δείγματος: Το δείγμα υποστηρίζεται από δύο ή τρεις μεταλλικούς δακτυλίους με εσωτερική διάμετρο περίπου 150 mm, όπως φαίνεται στο σχήμα 3.

Σχήμα 3

1 κλιπ

1. Κράτη

Μονάδες διαστάσεων: mm (Οι διαστάσεις χωρίς ανοχή είναι κατά προσέγγιση τιμές)

Συσκευή καύσης:

1. Φωτός ψεκασμού: φώτος ψεκασμού αερίου προπανίου με λωρίδα ονομαστικού μήκους 500 mm και πλάτους 15 mm, εξοπλισμένος με αναμιγνέα Venturi. Υπάρχουν τρεις σειρές ακροφύλλων με ονομαστική διάμετρο 1.32mm και απόσταση κέντρου 3Τρύπες με διάτρηση 0,2 mm. Βλέπε σχήμα 4

2Μετρητής ροής: Μετρητής ροής αέρα: 80L/min. Μετρητής ροής προπάνου: 5L/min.

3Η σύνθεση του συστήματος ελέγχου της λάμπας ψεκασμού περιλαμβάνει: βαλβίδα ρύθμισης πίεσης, πιεζοηλεκτρική ανάφλεξη, συσκευή σβήσεως, θερμοσύνθεση ελέγχου θερμοκρασίας,πηγή φυσικού αερίου (που παρέχεται από την εταιρεία σας), βαλβίδα ρύθμισης, συσκευή ανάφλεξης, αγωγός αερίου, μετρητής ροής, μικτήρα Venturi, λάμπα ψεκασμού, βαλβίδα σφαίρας, αγωγός αέρα, φιάλη συμπιεσμένου αέρα (αυτός ο χρήστης)

4Χρονοδιακόπτης: 0~99.99s/m/h, μπορεί να ρυθμιστεί αυθαίρετα

5Συσκευή ανάφλεξης: για αυτόματη ανάφλεξη

6- Ρυθμιστής θερμοκρασίας: αποτελείται από δύο μέρη παρακολούθησης της θερμοκρασίας, με εύρος θερμοκρασίας από 0 έως 1000 °C και μπορεί να ρυθμιστεί αυθαίρετα.

Σχήμα 4

Μονάδες διαστάσεων: mm

Όλες οι διαμετρικές ανοχές είναι ± 5%.

Τρεις σειρές κυκλικών τρυπών με διάμετρο 1,32 mm και απόσταση 3,2 mm είναι τοποθετημένες στο κέντρο του ακροβωτίου.

Σχήμα 5

Τροφοδοσία γραμμής: σχήμα 5 Μετασχηματιστής δοκιμής: 3000VA τρία κομμάτια

Δοκιμαστική τάση: AC1000V Δοκιμαστικό ρεύμα: 3A

• Σύνδεση μετασχηματιστή και τροφοδοσία
• Πυροσβεστήρας ((2A) L1,L2,L3 Φάση αγωγός ((Εάν υπάρχει L2.L3)
• Σύνδεση με L3 ((ή L2, ή L1) N Ουδέτερο αγωγό ((εάν υπάρχει)
• Δαχτυλίδι στήριξης PE Προστατευτικός αγωγός ((εάν υπάρχει)
• Πειραματικοί οδηγοί και ομάδες οδηγών
• Συσκευές φόρτωσης και δεικτών (όπως λαμπτήρες)
• Δείγμα
• Μεταλλική ασπίδα (εάν υπάρχει)

Συμμόρφωση με το πρότυπο: κατασκευασμένο και παρασκευασμένο σύμφωνα με το εθνικό πρότυπο GB/T19216.11-2003 IEC60331-11.

Πεδίο εφαρμογής: Χρησιμοποιείται για τη δοκιμή της ικανότητας των καλωδίων και των καλωδίων να λειτουργούν συνεχώς υπό καθορισμένες συνθήκες σε μια ορισμένη πηγή πυρκαγιάς και χρόνο.Το όργανο δοκιμής αποτελείται από ολοκληρωμένο σχεδιασμό των τμημάτων δοκιμής και ελέγχουΤο εξωτερικό περίβλημα και τα σημαντικά στοιχεία του θαλάμου δοκιμών είναι κατασκευασμένα από ανοξείδωτο χάλυβα και είναι ανθεκτικά στη διάβρωση από καπνό και αέρια.με αυτόματη ανάφλεξη, οθόνη αφής, βολική παρατήρηση και καταγραφή και σταθερή και αξιόπιστη χρήση.

Πηγή αερίου για δοκιμή φλόγας: Χρησιμοποιώντας αερά προπάνιο ή υγροποιημένο αέριο πετρελαίου καθαρότητας άνω του 95% (παρατίθεται από τον χρήστη).

Ο καυστήρας είναι ένας σωλήνας αερίου προπανίου τύπου ζώνης με αναμιγνύτη Venturi, με μήκος σωλήνα 500 mm και πλάτος 15 mm. Υπάρχουν τρεις σειρές διασταυρωμένων μικρών οπών στο σωλήνα, με διάμετρο 1.32 χιλιοστά και διαφορά 3,2 χιλιοστών.

Ο πύργος πρέπει να βρίσκεται τουλάχιστον 200 mm μακριά από τον πυθμένα του κιβωτίου και τουλάχιστον 300 mm μακριά από οποιοδήποτε τοίχωμα του κιβωτίου (το κιβώτιο πρέπει να είναι εφοδιασμένο χωριστά).

Η εσωτερική διάμετρος του μεταλλικού δακτυλίου είναι περίπου 150 mm.

Εξοπλισμένο με διπλό μετρητή ροής και ρυθμιστή πίεσης, με εύρος μετρητή ροής αέρα 0,5-5 κυβικά μέτρα ανά ώρα και εύρος ροής αερίου 0,1-1 κυβικά μέτρα ανά ώρα.Εφοδιασμένα με συσκευή μέτρησης θερμοκρασίας (θερμοσύνδεσμο τύπου K), υπό τις συνθήκες (750+50 °C, -0 °C), να καίγεται για 10 λεπτά και η διαφορά θερμοκρασίας μεταξύ των δύο θερμοσύλλεκτων δεν πρέπει να υπερβαίνει τους 40 °C. Η διαδικασία δοκιμής ελέγχεται αυτόματα.

Εξοπλισμένο με λειτουργία ευφυούς ανίχνευσης, συναγερεί αυτόματα και απενεργοποιεί την πηγή πυρκαγιάς όταν εμφανίζεται βραχυκύκλωμα στο δείγμα κατά τη διάρκεια της διαδικασίας δοκιμής.

Παρέχουν 5 μεταλλικούς δακτυλίους με εσωτερική διάμετρο περίπου 150 mm, όπως απαιτείται από το πρότυπο,και η απόσταση μεταξύ των μεταλλικών δακτυλίων μπορεί να ρυθμίζεται ελεύθερα για να διευκολύνεται η στερέωση και υποστήριξη του δοκιμαστικού.

Κρατητής δείγματος από ανοξείδωτο χάλυβα, με αντοχή 30 kg.

Με εξαίρεση τον θάλαμο καύσης (ο θάλαμος καύσης απαιτεί 27 κυβικά μέτρα), τον αεροσυμπιεστή που παρέχεται από τον πελάτη (3HP)

Συμπεριλαμβανομένου του φορτίου: η τάση δοκιμής ρυθμίζεται από 0 έως 1000V.

Περιοχή ρεύματος: 0,1-3A, το ρεύμα δοκιμής μπορεί να ρυθμιστεί σύμφωνα με τις προδιαγραφές του προτύπου, αλλά αν είναι μεγαλύτερο από 3A, προστατεύεται.

Η χωρητικότητα φορτίου πρέπει να εξασφαλίζει ότι το δείγμα δοκιμής μπορεί να συνεχίσει να υποβάλλεται σε δοκιμή ακόμη και όταν το ρεύμα δοκιμής πλησιάζει το 3A.

Το ηλεκτρικό κύκλωμα διαθέτει κατάλληλες διατάξεις προστασίας για να εξασφαλίζεται ότι κατά την καύση ή κατά τη διακοπή του καλωδίου,Το προσωπικό δεν θα χτυπηθεί από ηλεκτροπληξία και ο εξοπλισμός δεν θα λειτουργήσει λανθασμένα λόγω σπάσματος καλωδίου..

Κατά τη διάρκεια της δοκιμής ακεραιότητας του ηλεκτρικού κυκλώματος του καλωδίου που πρόκειται να δοκιμαστεί κατά την καύση,κάθε κύκλωμα (τρίφαση) και ουδέτερο σημείο πρέπει να συνδέονται σε σειρά με ασφάλεια για την προστασία του μετασχηματιστή προόδουΌταν το καλώδιο ασφαλείας διακόπτεται, πρέπει να υπάρχει ένα δείκτη φωτός για να εμφανίζεται η φάση τήξης ή γείωσης.

Για την ευκολία λειτουργίας, κατά τον βαθμονόμηση της θερμοκρασίας, η σταθερή θέση του δείγματος αποκλίνει από την πηγή ανάφλεξης.μετακινήστε χειροκίνητα το δείγμα στη θέση της πηγής ανάφλεξης.

Εάν επιλεγεί μια οθόνη αφής, έχει τις ακόλουθες λειτουργίες: εντοπίζει αυτόματα τη θερμοκρασία δύο θερμοσύνθετων ζεύγων, εμφανίζει την καμπύλη θερμοκρασίας μέσω της οθόνης αφής,και προβάλλει συναγερμό όταν υπερβαίνουν τα ανώτερα και κατώτερα όρια της τυπικής θερμοκρασίας (περίοδος καμπύλης οθόνης 15 λεπτών), η ψηφιακή οθόνη δεν έχει αυτή τη λειτουργία).
