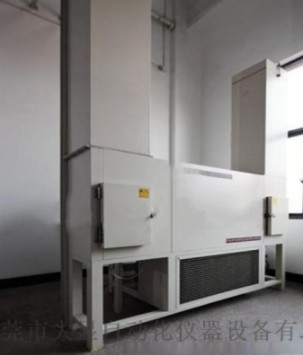

Μηχανή δοκιμής αντοχής στροφής υψηλής και χαμηλής θερμοκρασίας καλωδίου αιολικής ενέργειας DX8416A

1- Πεδίο εφαρμογής:
Είναι κατάλληλο για δοκιμή αντίστασης στροφής των ευέλικτων καλωδίων με αντίσταση στροφής για σύστημα παραγωγής αιολικής ενέργειας ή παρόμοιο σύστημα με ονομαστική τάση 1.8/3kV ή χαμηλότερα σε περιβάλλον χαμηλών θερμοκρασιών.

2- Να συμμορφώνονται με το πρότυπο:
Μέθοδος δοκιμής στρεβλώσεως TICW1-2009 για στρεβλώσιμο εύκαμπτο καλώδιο για την παραγωγή αιολικής ενέργειας
Δοκιμή GB/T2423.1-2001 Α: μέθοδος δοκιμής χαμηλής θερμοκρασίας, GB/T2423.2-2001 Δοκιμή Β: μέθοδος δοκιμής υψηλής θερμοκρασίας.

3Τεχνικές παραμέτρους:
Μέγεθος στούντιο: 400×300×2300mm.
Διάδρομος δοκιμής: 300 × 300 × 12600 mm·
Μετρήσεις: 1550 × 2500 mm.
Αριστερό ύψος: 1720 mm·
Αριστερό ύψος: 9620 mm·
Διάμετροι αριστερού και δεξιού καναλιού: 640 × 54 mm.
Συνολική μάζα: περίπου 2500Kg.
Πεδίο δοκιμής καλωδίων: δοκιμή καλωδίων αιολικής ενέργειας κάτω των 35KV·
Περιοχή θερμοκρασίας: -60 ~ 8 °C.
διακυμάνσεις θερμοκρασίας: ≤ ± 0,5 °C·
Ομοιόμορφη θερμοκρασία: ≤ ± 0,3 °C.
Χρόνος θέρμανσης: ρυθμιζόμενος.
Χρόνος ψύξης: κατά μέσο όρο 0,7 ~ 1,0 °C/min·
Παρατηρητικό παράθυρο: πολύστρωμα κούφια αντοχή σε υψηλές θερμοκρασίες (500 °C) ·
Πίνακας 2 - Εφαρμογή του κανονισμού (ΕΚ) αριθ. 715/2009
Άνοιγμα πόρτας: μονόανοιχτή πτυχωτή πόρτα.
Πίνακας ελέγχου: τροφοδοσία, οθόνη ελέγχου, κουμπί ελέγχου.
Κεφαλάκι ελέγχου διανομής ισχύος: πίνακα διανομής, ανεμιστήρας εξάτμισης·
Θέρμανση: θέρμανση πτερυγίων από ανοξείδωτο χάλυβα.
Εγκατάσταση: σύνολο συσσωρευτών στρεβλώσεων καλωδίων.
Τρύπα για το καλώδιο τροφοδοσίας και τρύπα αποχέτευσης: βρίσκεται στο πίσω μέρος του κουτιού.

Η κύρια διαμόρφωση του δοκιμαστικού θαλάμου στροφής χαμηλής θερμοκρασίας για καλώδια παραγωγής αιολικής ενέργειας:
Παρατηρητικό παράθυρο: πολύστρωμα κούφια αντοχή σε υψηλές θερμοκρασίες (500 °C) ·
Πίνακας 2 - Εφαρμογή του κανονισμού (ΕΚ) αριθ. 715/2009
Άνοιγμα πόρτας: μονόανοιχτή πτυχωτή πόρτα.
Πίνακας ελέγχου: τροφοδοσία, οθόνη ελέγχου, κουμπί ελέγχου.
Κεφαλάκι ελέγχου διανομής ισχύος: πίνακα διανομής, ανεμιστήρας εξάτμισης·
Θέρμανση: θέρμανση πτερυγίων από ανοξείδωτο χάλυβα.
Εγκατάσταση: σύνολο συσσωρευτών στρεβλώσεων καλωδίων.
Τρύπα για το καλώδιο τροφοδοσίας και τρύπα αποχέτευσης: βρίσκεται στο πίσω μέρος του κουτιού.

Προϋποθέσεις χρήσης δοκιμαστικού θαλάμου στροφής χαμηλής θερμοκρασίας για καλώδια αιολικής ενέργειας:
1Τοποθεσία εγκατάστασης: επίπεδο έδαφος, καλά αεριζόμενο, χωρίς ισχυρές δονήσεις γύρω, χωρίς ισχυρή επίδραση ηλεκτρομαγνητικού πεδίου, χωρίς εύφλεκτες, εκρηκτικές, διαβρωτικές ουσίες και σκόνη,και υπάρχει κατάλληλος χώρος χρήσης και συντήρησης γύρω από τον εξοπλισμό;
2Περιβαλλοντικές συνθήκες:
Θερμοκρασία: 5 ~ 35 °C
Σχετική υγρασία: ≤ 85% RH
Πίεση αέρα: 86Kpa~106Kpa
3. Προϋποθέσεις τροφοδοσίας:
Ηλεκτρική τροφοδοσία AC380V, τριστάσιο τετρασύρματο + προστατευτικό καλώδιο γείωσης
Επιτρεπόμενο εύρος διακυμάνσεων τάσης: AC (380 ± 38) V
Επιτρεπόμενο εύρος διακυμάνσεων συχνότητας: (50 ± 0,5) HZ
Η αντίσταση εδάφους του καλωδίου PGND είναι μικρότερη από 4 Ω
