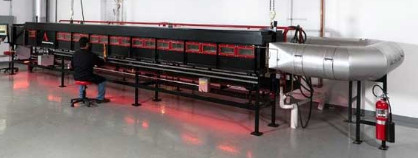

DX8788 ASTME84 ΑΠΑΡΑΣΜΑ ΤΕΣΤΑΣ ΤΟΥ ΤΥΝΕΛΟΥ STEINER

Σημείωση:
Ο οριζόντιος φούρνος σήραγγας UL910/NFPA262 Steiner χρησιμοποιείται κυρίως για τη δοκιμή των επιδόσεων επιβράδυνσης φλόγας των καλωδίων και καλωδίων επιπέδου CMP,και χρησιμοποιείται κυρίως για καλώδια σε οριζόντια υποσυστήματα που τοποθετούνται απευθείας σε ατμοσφαιρικά ή αναγκαστικά ατμοσφαιρικά περιβάλλοντα χωρίς τη χρήση μεταλλικών αγωγών.
Αυτό το πρότυπο δοκιμής για την καθυστέρηση της φλόγας αντιπροσωπεύει το αυστηρότερο πρότυπο δοκιμής για την καθυστέρηση της φλόγας για το UL και ακόμη και για ολόκληρο το καλώδιο και το καλώδιο.Μόνο καλώδια με περίβλημα υλικού φθορίου μπορούν να περάσουν τη μέθοδο δοκιμής για την αντοχή στη φλόγαΛόγω της υψηλής θερμοκρασίας αποσύνθεσης (πάνω από 400 βαθμούς) και του υψηλού σημείου ανάφλεξης (πάνω από 800 βαθμούς) των φθοροπλαστικών, δεν είναι εύκολο να καούν όταν η φωτιά είναι χαμηλή,Έτσι έχει καλύτερη αντοχή στη φωτιά από άλλα οργανικά υλικά..

Κανονισμός:
Η συσκευή δοκιμής για το ASTME 84, UL910, NFPA262.

Τεχνικές παράμετροι του φούρνου σήραγγας:

1Το κιβώτιο καύσης είναι κατασκευασμένο από ανοξείδωτο χάλυβα, με ανθεκτικά τούβλα που έχουν τοποθετηθεί στο εσωτερικό.και το μήκος είναι 7.6m·
2Τα εσωτερικά κορδόνια είναι κατασκευασμένα από SUS304 ανοξείδωτο χάλυβα, το οποίο είναι αντιτριβή και αντι-διάβρωση.
3Το παράθυρο παρατήρησης με διπλά στρώματα γυαλιού κουάρτζου μπορεί να παρατηρήσει την απόσταση εξάπλωσης της φλόγας και να εμφανίσει τη θέση της φλόγας μέσω του φωτός δείκτη, και η καταγραφή είναι πιο διαισθητική.
4Το ύψος του κιβωτίου καύσης είναι κατάλληλο για το προσωπικό να παρακολουθεί την κατάσταση καύσης και την εγκατάσταση και να ρυθμίζει το δείγμα.
5Το κάλυμμα του κιβωτίου καύσης υιοθετεί το συνολικό σχέδιο και υιοθετεί το σχέδιο σφράγισης δεξαμενής νερού σύμφωνα με το πρότυπο.εξοπλισμένο με δεξαμενή σφράγισης νερού από ανοξείδωτο χάλυβα 304 πάχους 2 mm, ώστε να εξασφαλίζεται ότι τα καυσαέρια δεν διαρρέουν κατά τη διάρκεια της δοκιμής.
6Το κάλυμμα του κιβωτίου είναι κατασκευασμένο από ανθεκτικό και ανοξείδωτο χάλυβα.
7Ο κάτοχος δείγματος είναι εξοπλισμένος με κάτοχο υποστήριξης κυκλοφορίας ψύξης νερού, ο οποίος είναι ανθεκτικός στις υψηλές θερμοκρασίες και μπορεί να υποστηρίζει καύσιμα καλύμματα όπως πλάκες πυριτίου ασβεστίου.
8Το άνω κάλυμμα του σώματος μηχανής διατήρησης θερμότητας από ανοξείδωτο χάλυβα SUS304 είναι γεμάτο με ανθεκτικό στη θερμότητα υλικό διατήρησης θερμότητας
9. Εξοπλισμένο με πλατφόρμα εγκατάστασης δειγμάτων τύπου κυλιόμενης σκάλας για τη διευκόλυνση της εγκατάστασης, της εγκατάστασης και της αφαίρεσης δειγμάτων και της συντήρησης του κλιβάνου·
10Οι σωλήνες εξάτμισης από ανοξείδωτο χάλυβα είναι όμορφοι και ανθεκτικοί στη διάβρωση.
11. Ανεξάρτητη πολυλειτουργική συσκευή ανίχνευσης πίεσης καυσαερίων: παρακολούθηση σε πραγματικό χρόνο των αλλαγών της πίεσης καυσαερίων κατά τη διάρκεια της δοκιμής.και η ακρίβεια της δοκιμής πίεσης του συστήματος είναι ±2Pa;
12Φαν: 380V, 50Hz, 3Kw εξοπλισμένο με μετατροπέα συχνότητας μπορεί να αλλάξει την ταχύτητα του ανέμου.η οποία μπορεί να απελευθερώνει το αέριο καπνού που παράγεται από την κακή καύση του δείγματος στο εξωτερικό εγκαίρως, ώστε να εξασφαλίζεται η ασφάλεια της δοκιμής;
13. Καυστήρας αερίου χαλκού διπλής κεφαλής: ο καυστήρας βρίσκεται σε απόσταση 1320 mm από την είσοδο αέρα και μπορεί να παράγει κανονική θερμότητα 5,3MJ/min. Σύμφωνα με διαφορετικά πρότυπα,η ροή του αερίου μπορεί να ελέγχεται με μέτρο ροής μάζας. Το εύρος μέτρησης είναι 0~160L/min, το οποίο μπορεί να αλλάξει.
14Συστημα αυτόματης ανάφλεξης: για να εξασφαλιστεί η ασφαλή απόδοση της δοκιμής, ανάφλεξη υψηλής τάσης, 12KV, 50mA, η ελάχιστη υψηλή τάση του ηλεκτρόδου ανάφλεξης είναι 1,8kVp.
15. Σύστημα πυκνότητας καπνού: Παροχή ξεχωριστού συστήματος επεξεργασίας σήματος για να διασφαλιστεί ότι ο αισθητήρας είναι γραμμικός.
16. Καταγράφει αυτόματα τα σήματα του αισθητήρα θερμοκρασίας και καπνού, η συχνότητα συλλογής δειγμάτων είναι 1Hz·
17. Ρυθμιστής ροής μάζας: υλικό από ανοξείδωτο χάλυβα SUS316, μέγιστη πίεση 1000psi (70bar), ρυθμός διαρροής μικρότερος από 1×10-7ml/s, βαθμονόμηση NIST, σήμα 0 ∆5VDC και 4 ∆20mA, προστασία βρόχου,εύρος ροής προπάνου 0·2.3g/s, ταχύτητα ελέγχου ≤2s, ακρίβεια ελέγχου εντός του εύρους των 0,6~2,3 g/s είναι ±1%FS, επαναληψιμότητα ±0,5FS, εύρος θερμοκρασίας 0~50°C, εύρος υγρασίας 0~90%, ψηφιακή οθόνη,αυτόματο Κατά τη διάρκεια της δοκιμής ελέγχου, η παροχή αερίου πληροί την θερμική απαίτηση των 5000Btu (5,3MJ) /min και το λογισμικό καταγράφει αυτόματα την ποσότητα του χρησιμοποιούμενου αερίου·
18. Πρότυπο λογισμικό δοκιμής, το οποίο μπορεί να καταγράφει αυτόματα την ταχύτητα του ανέμου, τη θερμοκρασία, τη πυκνότητα καπνού και άλλα δεδομένα δοκιμής.

Βοηθητική διάταξη:
- Σύστημα πηγής νερού από βρύση
- Σύστημα καύσης μεθανίου
- Σύστημα ανύψωσης αυτοκινήτου
