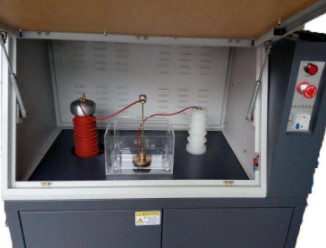

DX8780 Δοκιμαστής τάσης αντοχής καλωδίων για ακριβή αποτελέσματα

Δοκιμαστική διακόπτηση AC/DC:
1Η μέθοδος για την απόκτηση συνεχούς ρεύματος είναι η σύνδεση σε σειρά ενός συσσωρευτή πυριτίου υψηλής τάσης στο αρχικό κύκλωμα,που καθιστά το κύκλωμα δοκιμής παλμική τάση συνεχούς ρεύματοςΗ διαδικασία υλοποίησης είναι ότι η στοίβα πυριτίου βρίσκεται ήδη στον πύργο μόνωσης υψηλής τάσης του μετασχηματιστή υψηλής τάσης,και ένας στύλος βραχυκυκλώματος χρησιμοποιείται συνήθως για να συντομεύσει το υψηλής τάσης στοίβα πυριτίου. Όταν απαιτείται δοκιμή συνεχούς ρεύματος, αφαιρέστε τη ράβδο βραχυκυκλώματος και συνδέστε την υψηλής τάσης στοίβα πυριτίου στο κύκλωμα δοκιμής.
2Η εναλλαγή της τάσης AC/DC στο πείραμα εξαρτάται κυρίως από το αν αφαιρείται η ράβδος βραχυκύκλωσης στον πύργο μόνωσης υψηλής τάσης.η τάση στην σφαίρα εξισορρόπησης υψηλής τάσης είναι τάση συνεχούς ρεύματος, και όταν η ράβδος βραχυκυκλώματος εισάγεται, η τάση στην μπάλα εξισορρόπησης υψηλής τάσης είναι τάση εναλλασσόμενης τάσης.
3. Δικτυακό πλήκτρο επιλογής DC AC. Η κατάσταση αυτού του κουμπιού δεν μπορεί να αλλάξει τη φύση της τάσης της εξόδου της συσκευής. Πατώντας αυτό το κουμπί συνδέεται μόνο το κύκλωμα συναγερμού DC με τη συσκευή.Διδάξτε στον χρήστη ότι όταν ανοίγει την πόρτα κουτίΠατήστε την συσκευή εκφόρτωσης στο πάνελ για να κάνετε το τέλος της ράβδου εκφόρτωσης να έρθει σε επαφή με την μπάλα εξίσωσης υψηλής τάσης.Συνιστάται ο χρήστης να πιέζει τη χάλκινη σφαίρα για περισσότερο από πέντε δευτερόλεπτα κάθε φορά που έρχεται σε επαφή με υψηλή τάση κατά τη διάρκεια της εκφόρτισης.
4Κατά τη διάρκεια της δοκιμής συνεχούς ρεύματος, ο υπολογιστής πρέπει επίσης να επιλέξει την κατάσταση συνεχούς ρεύματος, διαφορετικά τα αποτελέσματα της μέτρησης θα είναι λανθασμένα.
Χαρακτηριστικά απόδοσης:
(1) Προστασία των ορίων της πόρτας: Μην κλείσετε την πόρτα, ακόμη και αν ξεκινήσει το πείραμα power point, η συσκευή δεν ανταποκρίνεται και το λογισμικό έχει προειδοποίηση ότι η πόρτα ασφαλείας δεν είναι κλειστή.
(2) Προστασία μηδενισμού τάσης: Εάν υπάρξει ξαφνική διακοπή ρεύματος κατά τη διάρκεια του πειράματος, θα επιστρέψει αυτόματα στη θέση μηδενισμού μετά την επόμενη εκκίνηση,διασφαλίζοντας ότι η αρχική τάση είναι στη θέση μηδέν
(3) Προστασία της τάσης τερματισμού: Η τάση τερματισμού μπορεί να ρυθμιστεί μέσω λογισμικού για να εξασφαλιστεί ότι εάν υπάρξει ανώμαλη αύξηση της καθορισμένης τάσης κατά τη διάρκεια της διαδικασίας ενίσχυσης,Θα σταματήσει αυτόματα και θα επιστρέψει στο μηδέν.
(4) Μηχανικό όριο υψηλής τάσης: Εάν το σύστημα λογισμικού χάσει τον έλεγχο και η τάση συνεχίσει να αυξάνεται, θα επιστρέψει αυτόματα στο μηδέν μετά την επίτευξη του ορίου υψηλής τάσης.Αν δεν σταματήσει μετά την κατάρρευση, ο προστατευτής υπερεύματος θα συλλέγει δεδομένα για να διασφαλίσει ότι η τάση επιστρέφει αυτόματα στο μηδέν.Υπάρχει ένα υψηλής τάσης δείκτη φωτός για την παρατήρηση της κατάστασης του δείκτη φωτός για να προσδιορίσει αν η τάση είναι πραγματικά αυξάνεται ή στο μηδένΕάν ένα πείραμα διεξάγεται για μεγάλο χρονικό διάστημα, προκειμένου να εξασφαλιστεί η καλή λειτουργία του εξοπλισμού,ένα αγωγό εξάτμισης μετασχηματιστή αφήνεται στον εξοπλισμό για να εξασφαλιστεί η καλή λειτουργία του μετασχηματιστή και να αυξηθεί η διάρκεια ζωής τουΕάν υπάρχει μυρωδιά ή φαινόμενο καύσης και καπνού στο δείγμα κατά τη διάρκεια του πειράματος, μπορεί να εξαλειφθεί μέσω του συστήματος εξάτμισης.
(5) Ανεξάρτητη προστασία γείωσης
(6) Προστασία από βραχυκύκλωμα
(7) Προστασία κατά της κακής λειτουργίας λογισμικού
(8) Προστασία από διαρροές
(9) Προστασία από απορρίψεις στο τέλος του πειράματος.
