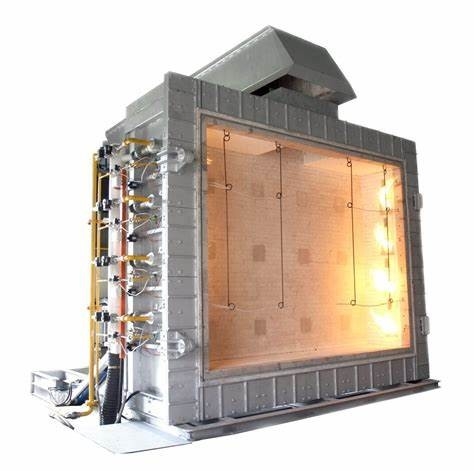

Μηχανή δοκιμής αντοχής σε πυρκαγιά για κατασκευαστικά στοιχεία

Δοκιμαστής αντοχής σε πυρκαγιά για κατασκευαστικά στοιχεία

Πεδίο εφαρμογής:Είναι κατάλληλο για τη δοκιμή της πυρόσταξης των κατασκευαστικών στοιχείων και της πυρόσταξης των ανθεκτικών κάθετων διαχωριστικών στοιχείων.

Η τάση λειτουργίας: AC 380V±10% 50NZ.

Σώμα φούρνου: Ο δοκιμαστικός φούρνος αποτελείται από τούβλα, χάλυβα, πυρόστατα και θερμομόνωτα υλικά.

Μέγεθος δείγματος: πλάτος 300 mm × ύψος 300 mm (μπορεί να προσαρμοστεί).

Οι διαστάσεις του κλιβάνου είναι περίπου:

Σημερινός φούρνος: L3,2m × W2,2m × H4,0m

Οριζόντιο φούρνο: L3,2m × W3,2m × H1.5.

Η ροή αερίου: 0~100L/min Ακρίβεια μέτρησης 2,5 βαθμού.

Η ροή αέρα: 0~50m3/min Ακριβότητα μέτρησης≤±0,5m3/min.

Δυνατότητα δεξαμενής αερίου: ≥ 50 kg × 6.

Εξοπλισμός μέτρησης φορτίου: πρέπει να προστεθεί ±2,5% της τιμής φορτίου (απαιτείται για τη δοκιμή τύπου φορτίου).

Έλεγχος διαχωρισμού δείγματος: διάμετρος 6 mm ± 0,1 mm, διάμετρος 25 mm ± 0,2 mm.

Σύστημα καύσης: σύστημα διανομής αερίων (μέσα σε ακτίνα 10 μέτρων), φλογοβόλο (τουλάχιστον 20) και βαλβίδες ρύθμισης.

Πηγή αερίου καύσης: προπάνιο, υγροποιημένο αέριο.

Σύστημα ελέγχου της θερμοκρασίας του κλιβάνου: το μέγιστο σημείο δειγματοληψίας είναι 10 σημεία.

Σύστημα εξαερισμού και ατμιστήρας ελέγχου κ.λπ.

Πεδίο μέτρησης της ακτινοβολούμενης θερμότητας στην επιφάνεια αντίστροφης πυρκαγιάς του δείγματος: 0~10W/cm2.

Πεδίο μέτρησης πίεσης κλιβάνου: 0~100pa

Ακρίβεια μέτρησης: ≤±3pa.

Θερμοκρασία δοκιμής: Ο έλεγχος της θερμοκρασίας του κλιβάνου πληροί τις απαιτήσεις του T-T0=3451g (8t+1) και ελέγχεται η απόκλιση του ελέγχου της θερμοκρασίας:

Στα 0 λεπτά.

Στις 10 λεπτά.

Όταν T> 30min, d≤ 5%.

Θέρμανση του φούρνου: ± 15°C.

Εσωτερική θερμοκρασία του δείγματος: ±10°C.

Θέρμανση αντίστροφης επίθεσης δείγματος: ±4°C.

Προϋποθέσεις μέτρησης πίεσης κλιβάνου:

Πέντε λεπτά μετά την έναρξη της δοκιμής, οι κατωτέρω καθορισμένες συνθήκες θετικής πίεσης πρέπει να επιτυγχάνονται στον φούρνο.

Οριζόντιο μέτρο - στο οριζόντιο επίπεδο 100 mm κάτω από την κάτω επιφάνεια του δείγματος, η πίεση του φούρνου είναι 15Pa±5Pa.

Το κατακόρυφο μέτρο 3 m ύψος στο φούρνο, 100 mm από την επιφάνεια του δείγματος.

10 λεπτά μετά την έναρξη της δοκιμής, ο φούρνος πρέπει να φτάνει τις κατωτέρω καθορισμένες συνθήκες θετικής πίεσης.

Οριζόντιο μέτρο - στο οριζόντιο επίπεδο 100 mm κάτω από την κάτω επιφάνεια του δείγματος, η πίεση του φούρνου είναι 17Pa±3Pa.

Το κατακόρυφο μέλος 3 m ύψος στο φούρνο, 100 mm από την επιφάνεια του δείγματος.

Θέρμανση του φούρνου: ± 15°C, με χρήση θερμοσύμπλεγματος διαμέτρου 1 mm.

Η θερμοκρασία αντίδρασης του δείγματος είναι ±4°C και η διάμετρος του καλωδίου είναι 0,5 mm.

Τεθωρακισμένο θερμοσύνδεσμο πλατίνας ροδίου πλατίνης s-value, κλάση ακρίβειας ‖.

Τεθωρακισμένο θερμοσύνδεσμο νικελίου-νικελίου-πυριτίου K, κλάσης ‖.

Διάστημα χρονολόγησης: 0~120min Ακριβότητα χρονολόγησης: <±1s.

Σύστημα ανίχνευσης θερμοκρασίας δείγματος: το μέγιστο σημείο δειγματοληψίας είναι 20 σημεία.

Πεδίο εφαρμογής:Ο κλίβανος δοκιμής πληροί τους τεχνικούς δείκτες και τις απαιτήσεις που καθορίζονται στο εθνικό πρότυπο GB/T7633-2008,και είναι κατάλληλο για τη δοκιμή αντοχής στη φωτιά οριζόντιων θυρών και κυλινδρικών παραθύρων χωρίς φορτίο.

Βασικές παραμέτρους:

Ηλεκτρική ισχύς: 6KW

Πεδίο μέτρησης πίεσης κλιβάνου: 0-100Pa Ακρίβεια μέτρησης: ≤±3Pa

Η ροή αέρα: 0-50m3/min Ακριβότητα μέτρησης: ≤±0,5 m3/min

Πηγή αερίου καύσης: προπάνιο, υγροποιημένο αέριο (που παρέχεται από τον χρήστη)

Δυνατότητα δεξαμενής αερίου: 50 kg × 6

Πεδίο μέτρησης ακτινοβολητικής θερμότητας της επιφάνειας αντίστροφης πυρκαγιάς του δείγματος: 0 ~ 10W/cm2;

Περιοχή μέτρησης πίεσης κλιβάνου: 15Pa±5Pa.

θερμοκρασία δοκιμής: θερμοκρασία προγράμματος 15 λεπτά θερμοκρασία δωματίου ~ 718°C,

30 λεπτά θερμοκρασία δωματίου ~ 821°C, 60 λεπτά θερμοκρασία δωματίου ~ 925°C,

90 λεπτά θερμοκρασία δωματίου ~ 986°C· 120 λεπτά θερμοκρασία δωματίου ~ 1029°C·

180 λεπτά θερμοκρασία δωματίου ~ 1115°C, 240 λεπτά θερμοκρασία δωματίου ~ 1150°C·

Ανιχνευτής θερμοκρασίας: στο φούρνο: 9 θωρακισμένα θερμοσύντομα νικελίου-χρώμου-νικελίου-σιλιτίου με τιμή K, επίπεδο ακρίβειας: κλάση II

Αντιπορριπτική επίθεση: 29 θωρακισμένα θερμοσύντομα νικελίου-χρωμίου-νικελίου-σιλίου με τιμή K, κλάση ακρίβειας: κλάση ΙΙ

Περιοχή συγχρονισμού: 0-240min Ακριβότητα συγχρονισμού: <±1s

Μέγεθος δείγματος: (ειδικές προδιαγραφές μπορούν να προσαρμοστούν από τους χρήστες)

Χρησιμοποιήσιμη περιοχή εξοπλισμού: μήκος × πλάτος × ύψος (3,8×2,4×4,5) m·

Βάρος του εξοπλισμού: 4500 kg (η δοκιμαστική καμινάδα πρέπει να εγκατασταθεί επί τόπου) ·

Σύστημα αέριασης: 150 kg/ώρα (προαιρετικό).

Το πρότυπο ISO 9705:2003 καθορίζει μέθοδο δοκιμής για την προσομοίωση πυρκαγιάς που εμφανίζεται στο γωνιακό τμήμα ενός μικρού δωματίου,που χρησιμοποιεί μια τυποποιημένη πηγή ανάφλεξης για την αξιολόγηση της επίδρασης των προϊόντων επιφάνειας στην ανάπτυξη πυρκαγιάς, το οποίο παρέχει δεδομένα σχετικά με την καύση από την ανάφλεξη σε καύση από πυρκαγιές που προκύπτουν κάτω από μια τυποποιημένη πηγή ανάφλεξης· ISO 9705:Το 2003 περιγράφει επίσης διαφορετικές τεχνικές μέτρησης εντός και εκτός του δωματίουΟι δοκιμές ISO 9705 στην παρούσα ενότητα παρέχουν βασικές πληροφορίες και υποστήριξη για τους πιθανούς χρήστες.η ροή θερμότητας του καυστήρα στο δωμάτιο, το θερμικό ισοζύγιο του χώρου της φωτιάς, τα είδη καπνού και των τοξικών αερίων που παράγονται και τα αποτελέσματα προσομοίωσης των δοκιμών αυτών.

Η μέθοδος δοκιμής χρησιμοποιείται επίσης στη μέθοδο δοκιμής της Κίνας, και το αναπτυγμένο πρότυπο είναι το παράρτημα Β και το παράρτημα Γ της οδηγίας GB 20286.

Συμμόρφωση με:ISO 9705, NFPA 266, GB20286 Παράρτημα Β και Παράρτημα Γ κλπ.

Τεχνικές παραμέτρους:

1. 19 ιντσών δορυφορική θήκη, συμπεριλαμβανομένων των αναλυτών οξυγόνου, διοξειδίου του άνθρακα και μονοξειδίου του άνθρακα

2Ο αναλυτής οξυγόνου είναι ένας αναλυτής οξυγόνου που χρησιμοποιεί τη μέθοδο μέτρησης της αλλαγής της παραμαγνητικής πίεσης για την ανίχνευση της συγκέντρωσης οξυγόνου στο αέριο.χρόνος επεξεργασίας εσωτερικού σήματος < 1 s, αισθητήρας πίεσης (εσωτερικός) 50~200 kPa, μηδενική μετατόπιση < 0,5%/μήνα του ελάχιστου εύρους μέτρησης στην πινακίδα, 0,5%/μήνα της μετατόπισης της μετρούμενης τιμής < το τρέχον εύρος μέτρησης,σφάλμα επαναληψιμότητας < 1% του τρέχοντος εύρους μέτρησης, 1% της τρέχουσας περιοχής μέτρησης του ελάχιστου ορίου ανίχνευσης, σφάλμα γραμμικότητας < 1% της τρέχουσας περιοχής μέτρησης

3Ο αναλυτής διοξειδίου του άνθρακα και ο αναλυτής μονοξειδίου του άνθρακα είναι μη διακριτού τύπου υπέρυθρων, και η αρχή βασίζεται στο γεγονός ότι τα μόρια αερίων έχουν μια ειδική ζώνη απορρόφησης υπέρυθρων,και υιοθετείται η μέθοδος ανάλυσης με εναλλασσόμενη υπέρυθρη ακτινοβολίαΤο ελάχιστο όριο ανίχνευσης είναι 1% του τρέχοντος εύρους μέτρησης, η μέτρηση σφάλματος γραμμικότητας είναι ± 1% της πλήρους κλίμακας < όταν το μέγιστο εύρος βρίσκεται στο μέγιστο εύρος,η επαναληψιμότητα είναι < ± 1% του ελάχιστου εύρους στην πινακίδα ονομασίας, και ο χρόνος απόκρισης (χρόνος T90) είναι περίπου 1,2 L/min της ροής αερίου δείγματος < 30 δευτερόλεπτα

4. Το εύρος του αναλυτή οξυγόνου είναι 0-25%, το εύρος του αναλυτή διοξειδίου του άνθρακα είναι 0-10%, και το εύρος του αναλυτή μονοξειδίου του άνθρακα είναι 0-1%

5Ο ελεγκτής θερμοκρασίας χρησιμοποιείται για τον έλεγχο της παγίδας ψύξης και το νερό απομακρύνεται πλήρως κατά τη διαδικασία εξευγενισμού του αερίου της δοκιμής.

6Η αντλία διπλής κεφαλής για τη δειγματοληψία αερίων μπορεί να μεταφέρει τα δείγματα αερίων που παράγονται κατά τη διάρκεια της καύσης στον αναλυτή περίπου 30 μέτρα μακριά

7Σύστημα συλλογής δεδομένων (συμπεριλαμβανομένων των διαδικασιών λειτουργίας και ελέγχου)

8Η πλατφόρμα εξαγοράς υιοθετεί πλατφόρμες ευρείας εμβέλειας 16-bit, αναλογικές και ψηφιακές I/O

9. Τύπος θερμοσύνδεσης: τύπος K, εύρος: θερμοκρασία περιβάλλοντος ~ 1500 βαθμούς Κελσίου.

10Το σύστημα απόκτησης δεδομένων μπορεί να συλλέξει δεδομένα μέσω της εγκατάστασης και ενεργοποίησης καταγραφών δεδομένων ή δεικτών πεδίου.

11Το σύστημα συλλογής δεδομένων αποτελείται από τα ακόλουθα μέρη:

Μονάδα εισόδου θερμοσύνδεσης bit, 16bit αναλογική μονάδα εισόδου, ψηφιακή μονάδα εισόδου/έκδοσης, 12bit αναλογική μονάδα εξόδου, πλακέτα βάσης 4 και 8 slots, βάση σύνδεσης, μονάδα δικτύου,τροφοδοσία ηλεκτρικής ενέργειας 24V 5A DC καθολική είσοδος ισχύος, υπολογιστής απόκτησης δεδομένων, εκτυπωτής
