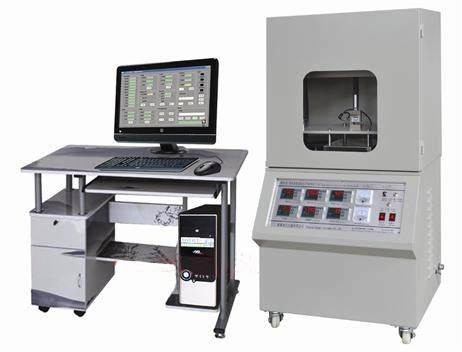

Συσκευή δοκιμής μέγιστης θερμοκρασίας για υλικά θερμικής μόνωσης

DX8359A Συσκευή δοκιμής μέγιστης θερμοκρασίας για υλικά θερμομόνωσης

1- Πεδίο εφαρμογής:Είναι κατάλληλο για την αξιολόγηση της μέγιστης θερμοκρασίας χρήσης προϊόντων θερμομόνωσης, όπως χαλαρά γεμισμένα υλικά μόνωσης, φέλτα, κουβέρτες, μπλοκ,Πλάκες και προκατασκευασμένα περιβλήματα σωλήνων μόνωσης.

2. Συμμορφώνεται με το πρότυπο:σύμφωνα με τα σχετικά πρότυπα GB/T17430-2015 "Μέθοδος αξιολόγησης για τη μέγιστη θερμοκρασία λειτουργίας υλικών θερμικής μόνωσης" Μη ισοδύναμη:ASTM C411-82 "Μέθοδος δοκιμής για τις θερμές επιφανειακές επιδόσεις υλικών θερμικής μόνωσης σε υψηλότερες θερμοκρασίες" ASTM C447-85 "Δεν ισοδυναμία των σχετικών προτύπων για υλικά θερμικής μόνωσης": ASTM C411-82 "Μέθοδος δοκιμής για τις θερμές επιφανειακές επιδόσεις υλικών θερμικής μόνωσης υψηλότερης θερμοκρασίας",ASTM C447-85 "Μέθοδος αξιολόγησης για τη μέγιστη θερμοκρασία λειτουργίας υλικών θερμομόνωσης", και ISO 8142:1990 προσάρτημα Α "Μέθοδος δοκιμής για τον προσδιορισμό της μέγιστης θερμοκρασίας λειτουργίας των προκατασκευασμένων σωλήνων από μεταλλικό μαλλί".

3. Τοι κύριες τεχνικές παραμέτρους:

1Πλάκα θέρμανσης: κατασκευασμένη από ανοξείδωτο χάλυβα SUS304, με περιοχή δοκιμής 900*450 mm, περιτριγυρισμένη από προστατευτικό στρώμα και πλάτος 80 mm.Υπάρχουν τουλάχιστον πέντε θερμοσύνδεσμοι για τον προσδιορισμό της θερμοκρασίας της επιφάνειας., τέσσερα από τα οποία είναι στερεωμένα στην διάγωνη της περιοχής θέρμανσης της πλάκας θέρμανσης και βρίσκονται 150 mm μακριά από κάθε γωνία, και το πέμπτο θερμοσύνδεσμο τοποθετείται στο κέντρο της πλάκας θέρμανσης.Η μετρούμενη θερμοκρασία σε οποιοδήποτε σημείο δεν πρέπει να είναι χαμηλότερη από την απαιτούμενη θερμοκρασία και η διαφορά είναι +5% ή +15°C (το μικρότερο από τα δύο)..

2. σωλήνας θέρμανσης: κατασκευασμένος από ανοξείδωτο χάλυβα SUS304, με μήκος 2M και ονομαστική διάμετρο 88mm, 108mm και 133mm αντίστοιχα.που επιτρέπει την ατομική δοκιμή των προκατασκευασμένων στεγαστικών καβούρων σωλήνωνΗ άκρη του σωλήνα θέρμανσης πρέπει να είναι εφοδιασμένη με προστατευτικό τμήμα μήκους τουλάχιστον 75 mm και βοηθητικό θερμαντήρα για να αποφεύγεται η υπερβολική απώλεια θερμότητας στο τέλος του δείγματος.Ένα θερμοσύνδεσμο εγκαθίσταται κάθε 0Τα θερμοσύνδετα είναι τοποθετημένα σε σπείρα γύρω από τον σωλήνα θέρμανσης σε διαστήματα 90°.Η μετρούμενη θερμοκρασία σε οποιοδήποτε σημείο δεν πρέπει να είναι χαμηλότερη από την απαιτούμενη θερμοκρασία και η διαφορά είναι +5% ή +15°C (το μικρότερο από τα δύο)..

3Σύστημα μέτρησης θερμοκρασίας: η διάμετρος του καλωδίου θερμοσύνδεσης είναι 5,0 mm

4Θερμοκρασία μέτρησης: 0-500, 0-900, 0-1250 °C (προαιρετική). Η θερμοκρασία μετράται με τη χρήση μονάδας PLC+.

5Μέρος ελέγχου: υιοθετείται μονάδα PLC και ο μικροεπιλογιστής ελέγχει την πραγματική εμφάνιση της καμπύλης θερμοκρασίας της θερμής επιφάνειας και παράγει την έκθεση.

6- Ταχύτητα θέρμανσης: 5°C/min ή 3°C/min μπορεί να ρυθμιστεί.

7. Συλλογή θερμοκρασίας: συλλέγεται κάθε 2 λεπτά και εμφανίζεται με καμπύλη.

8. Χρόνος απόκρισης θερμοσύνθεσης: < 0,5 δευτερόλεπτα

9Λάθος θερμοκρασίας: ±0,5°C

10Λάθος χρονισμού: 1s/h

11Ηλεκτρονικός υπολογιστής: σύνολο υπολογιστών (που πληρούν τουλάχιστον τις ακόλουθες απαιτήσεις: υπολογιστές πρώτης γραμμής· CPU: Intel I5-III γενιά ή ανώτερη· Μνήμη: 4G ή ανώτερη· HDD: 500G ή ανώτερη· Με σειριακή θύρα:λειτουργία του οργάνου ελέγχουΔείκτης: οθόνη LCD LED άνω των 20 ιντσών, ανάλυση άνω των 1600*900· σύστημα Windows XP.

12- Εξοπλισμένο με επίπεδο κανόνα και μετρητή αισθητήρα: μετρώντας το warpage.

13Εξοπλισμένο με δύο δεξαμενές δειγμάτων

14Μέγεθος του κλιβάνου δοκιμής: L2245 × W1500 × H1600 (mm).

15Μέγεθος του κιβωτίου ελέγχου: L500×W500×H1200 (mm), το κιβώτιο ελέγχου ελέγχεται από υπολογιστή.

4.Ττα χαρακτηριστικά του προϊόντος:Η χρήση μηχανών CNC για την επεξεργασία και το σχήμα, το σχήμα του τόξου είναι όμορφο και γενναιόδωρο.Άλλα μέρη από χάλυβα 45* με πάχυνση επιφάνειας/χάλυβα ανοξείδωτου SUS304.
