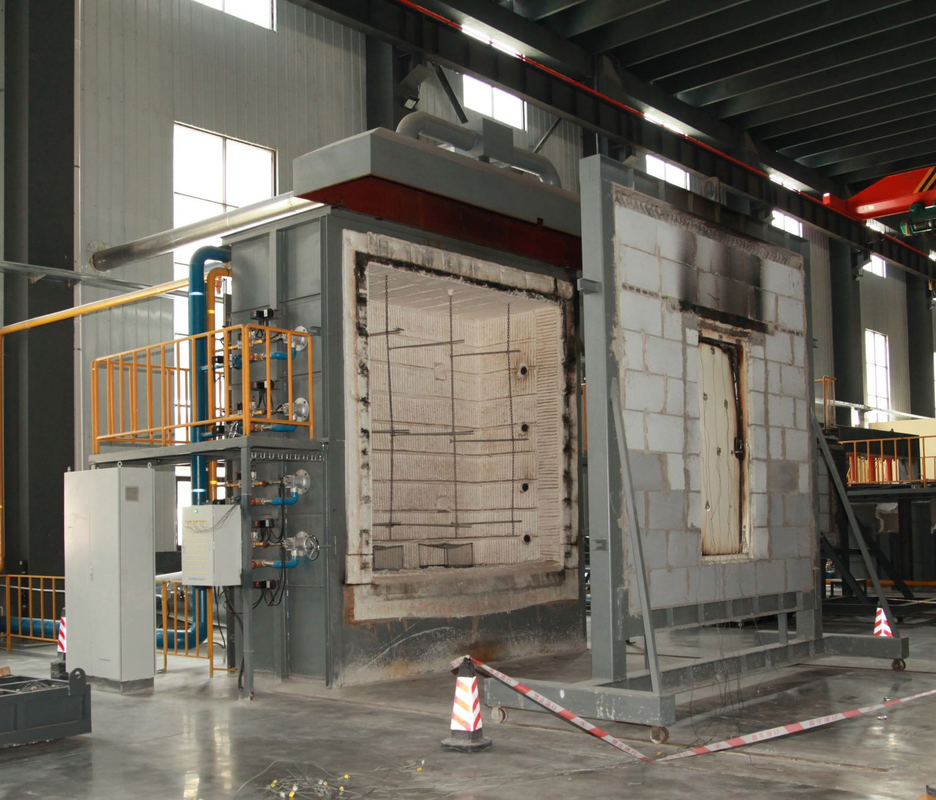

Δοκιμή αντοχής σε πυρκαγιά κατασκευαστικού στοιχείου κάθετος φούρνου και οριζόντιου φούρνου EN13381-8

DX8364 Δοκιμή αντοχής σε πυρκαγιά κατασκευαστικών στοιχείων κατακόρυφος φούρνος και οριζόντιος φούρνος (EN13381-8)

Οριζόντιο φούρνο:

Πεδίο δοκιμής:

1. Σιδηρουργικά ανθεκτικά τοιχώματα από σιδηρουργικό σκυρόδεμα με μονομερή περιοχή πυρκαγιάς 3000 × 3000 mm, ανθεκτικά τοιχώματα από χάλυβα με προστατευτικό στρώμα (αντιφλεγμονώδεις επενδύσεις),Φώτα φορτωτικών πλακών κελής από ελαφρύ χάλυβα, γλειδωμένα ανθεκτικά τοιχώματα κλπ. και προσδιορισμός θερμοκρασίας επιλεγμένων σημείων με διαφορετικές διατομές και διαφορετικά πλάτη στο εσωτερικό του τοίχου.

2- Έλεγχος της αντοχής σε πυρκαγιά των μη ρυμουλκούμενων κατασκευασμένων εξαρτημάτων.

Το καθαρό μέγεθος του κλιβάνου είναι 4200×4800×1500 (mm) και η περιοχή φωτιάς του δείγματος είναι 4200×4800 (mm)

Πεδίο δοκιμής: Μπορεί να ανιχνεύσει ταυτόχρονα τις επιδόσεις αντοχής στη φωτιά συμμετρικών και ασύμμετρων δομικών δειγμάτων υπό τις ίδιες συνθήκες εργασίας, όπως: πυρόστατες πόρτες και παράθυρα,γυαλί, πυρόσβεστα υλικά πώλησης κλπ. και μπορούν επίσης να πραγματοποιούν δοκιμές αντοχής σε πυρκαγιά σε μεγάλα πυρόσβεστα διαχωριστικά και πυρόσβεστα συστατικά διαχωριστικών, όπως υπερμεγάλα τείχη προστασίας,Πυροπροστατευτικά διαχωριστικά τείχη από γυαλί και πυροπροστατευτικά κυλινδρικά παραθυράκια, με υψηλή αποτελεσματικότητα, και μπορεί να δοκιμάσει ταυτόχρονα πολλά διαφορετικά ή παρόμοια δείγματα.

3. έξυπνη συσκευή δοκιμής για την αντοχή σε πυρκαγιά της ανθεκτικής στήλης,

Το καθαρό μέγεθος του κλιβάνου είναι 3000×3000×4700 (mm), και το ύψος φωτιάς του δείγματος είναι 3000~4600mm (το συνολικό ύψος της στήλης είναι 3600~5200mm).Το μέγιστο μέγεθος της διατομής του δείγματος είναι 800 mm × 800 mm ή Φ800 mm.

Το συνολικό αξιακό φορτίο είναι 15000kN και τα άνω και κάτω εκκεντρικά φορτία είναι 1000kN το καθένα.

Πεδίο δοκιμής:

1Το ύψος της στήλης είναι 3600~5300mm, το ύψος της φωτιάς είναι 3000~4700mm,και δοκιμή αντοχής στη φωτιά διαφόρων διατομεακών διατομεών και μεγεθών στήλων σιδηρουργικού σκυροδέματος που φέρουν μονομερή και πολλαπλά σύνθετα φορτία.

2Το ύψος της στήλης είναι 3600~5300mm, το ύψος της φωτιάς είναι 3000~4700mm,και η δοκιμή αντοχής στη φωτιά της στήλης χάλυβα με προστατευτικό στρώμα (φωτιάστερη επικάλυψη) υποβάλλεται σε διάφορα διατομικά σχήματα και μεγέθη μεμονωμένων και πολλαπλών σύνθετων φορτίων.

3. Καθορισμός θερμοκρασίας επιλεγμένων σημείων μέτρησης με διαφορετικές διατομές και διαφορετικά βάθη μέσα στη στήλη.

4. Δοκιμή αντοχής στη φωτιά άλλων αντικειμένων (όπως χρηματοκιβώτια ασφαλείας) που καίγονται από όλες τις πλευρές.

Η διάταξη δοκιμής για την αντοχή σε πυρκαγιά του αποσβεστήρα πυρκαγιάς.

Πεδίο εφαρμογής:Είναι κατάλληλο για φορτωτικά και μη φορτωτικά στοιχεία όπως τοίχοι, δοκάρια, στήλες, δάπεδα, οροφές και στέγες, και άλλες δομές, αξεσουάρ ή δομές μπορούν να χρησιμοποιηθούν ως αναφορές.Η συσκευή δοκιμής αυτή είναι κατάλληλη για τη δοκιμή όλων των κατασκευαστικών στοιχείων της GB/T9978..1~9 και ISO834-1~9 πρότυπα.

Συμμορφώνεται με τα πρότυπα:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Μέθοδοι δοκιμής αντοχής στη φωτιά για κατασκευαστικά στοιχεία μέρος Ι: Γενικές απαιτήσεις", ISO834-1:1999 "Δοκιμή αντοχής στη φωτιά για κατασκευαστικά στοιχεία μέρος Ι:Γενικές απαιτήσεις"

Βασικές παραμέτρους:

Εργαστήριο: 4,5M (μήκος) x 4,5M (μέγεθος) x 3,5M (ύψος), εσωτερική χρήση υλικών μόνωσης υψηλής θερμοκρασίας.

Συσκευή φόρτωσης: Η μηχανική φόρτωση υιοθετείται για την κίνηση του ανωτάτου γερανού στο κτίριο. Μπορεί να προσομοιωθεί ομοιόμορφη, κεντρική, περιστρεφόμενη ή εκκεντρική φόρτωση.

Φρέμα υποστήριξης: συνδεδεμένη με ένα φράγμα σφήνας στο πλαίσιο από τέσσερις κυλίνδρους.

Θερμοσύνθετα: συμπεριλαμβανομένων των θερμοσύνθετων καυστήρων, των ζευγαριών πίσω από τη θερμότητα, των κινητών θερμοσύνθετων, των εσωτερικών θερμοσύνθετων και των θερμοσύνθετων θερμοσύνθετων θερμοσύνθετων, διανέμονται σε διάφορες περιοχές.

Έλεγχος της πίεσης του κλιβάνου: Έλεγχος με σχήμα Τ, ακρίβεια μέτρησης ± 2Pa

Έλεγχος διαχωρισμού δείγματος: διάμετρος 6 mm ± διάμετρος 0,1 mm ± διάμετρος 0,2 mm

Σύστημα καύσης: σύστημα διανομής αερίων (μέσα σε απόσταση 10 μέτρων), φλογοβόλο (τουλάχιστον 20) και βαλβίδες ρύθμισης

Πηγή αερίου καύσης: προπάνιο καθαρότητας άνω του 95%, υγροποιημένο αέριο (παρέχεται από τον χρήστη)

Πληροφορίες σχετικά με την εκτίμηση της ακρίβειας της μέτρησης

Η ροή αέρα: 0~50m3/min Ακρίβεια μέτρησης≤±0,5m3/min

χωρητικότητα δεξαμενής αερίου: ≥ 50 kg × 6

Σύστημα ελέγχου της θερμοκρασίας του φούρνου: το μέγιστο σημείο δειγματοληψίας είναι 10 σημεία

σύστημα εξαερισμού και αποσβεστήρα ελέγχου κλπ.

Πεδίο μέτρησης της ακτινοβολούμενης θερμότητας στην επιφάνεια αντίστροφης πυρκαγιάς του δείγματος: 0~10W/cm2

Ο έλεγχος της θερμοκρασίας και της πίεσης στο φούρνο πραγματοποιείται συνδέοντας το RS485 του υπολογιστή με το σύστημα ελέγχου,και η τάση εξόδου συνεχούς ρεύματος των αισθητήρων δοκιμής καύσης, όπως θερμοσύνθετα και αισθητήρες πίεσης, μετατρέπεται σε ψηφιακή μορφή, τα οποία μπορούν στη συνέχεια να διαβιβαστούν στο σύστημα ηλεκτρονικών υπολογιστών για προβολή και αποθήκευση.

Σημείωση:Η συσκευή δοκιμής της αντοχής σε πυρκαγιά των κατασκευαστικών στοιχείων θα πρέπει να κατασκευάζεται σύμφωνα με τα προϊόντα που πρέπει να δοκιμαστούν από τους πελάτες, ώστε να αποφεύγονται περιττά έξοδα.Το Ινστιτούτο Έρευνας Πυρκαγιάς της Tianjin του Υπουργείου Δημόσιας Ασφάλειας διαθέτει 5 όργανα δοκιμής αντοχής στη φωτιά για διαφορετικά κατασκευαστικά στοιχεία., ήτοι η έξυπνη συσκευή δοκιμής της αντοχής στη φωτιά της πλακέτας δέσμης φορτίου, η έξυπνη συσκευή δοκιμής της αντοχής στη φωτιά του τοίχου φορτίου,το καθαρό μέγεθος του κλιβάνου είναι 3000×3000×1500 (mm), η περιοχή πυρκαγιάς του δείγματος είναι 3000×3000 (mm) και η συνολική ικανότητα φόρτωσης είναι 2000kN

Βόρειος φούρνος:

Πεδίο εφαρμογής: Είναι κατάλληλο για οριζόντια κατασκευαστικά στοιχεία όπως τοίχοι, δοκάρια, στήλες, πλάκες δαπέδου και οροφές για τον προσδιορισμό των χαρακτηριστικών αντοχής στις πυρκαγιές τους υπό κανονικές συνθήκες πυρκαγιάς.

Συμμορφώνονται με τα πρότυπα:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: - 100 και άλλες απαιτήσεις δοκιμών.

Χαρακτηριστικά απόδοσης:χρήση πολυ-bit κάρτας απόκτησης υψηλής ακρίβειας, συλλογή δεδομένων θερμοκρασίας, πίεσης, ροής και άλλων πτυχών, μέσω ανάλυσης μικροϋπολογιστών,επεξεργασία και έλεγχος για την παραγωγή αναπαραγωγής σε πραγματικό χρόνο των πραγματικών πληροφοριών καύσης, και μέσω ανάλυσης μικροεπιλογήτρου για τον προσδιορισμό των χαρακτηριστικών της καύσης, ολόκληρη η μηχανή χρησιμοποιούν όλες τις συσκευές υψηλής ποιότητας, για να εξασφαλιστεί ότι το σύστημα είναι υψηλής ποιότητας, λειτουργία υψηλής ταχύτητας,με προχωρημένο.

Τεχνικές παραμέτρους:

1Σύνθεση του οργάνου: πυρόστακτος κλίβανος δοκιμής, σύστημα μέτρησης ροής αερίου, σύστημα μέτρησης θερμοκρασίας και σύστημα μέτρησης και ελέγχου πίεσης.

2.Ανθεκτικός δοκιμαστικός φούρνος: Πρόκειται για κατακόρυφο δοκιμαστικό φούρνο με εσωτερικό μέγεθος 4,5 m (μήκος), × 3,5 m (βάθος) × 1,25 m (ύψος).

3- δομή του κλιβάνου: υιοθετείται ατσάλινο πλαίσιο δομής, το τοίχωμα του κλιβάνου είναι κατασκευασμένο με ανθεκτικά τούβλα στο μέσο του κλιβάνου δομής,και η εσωτερική πλευρά του τοίχου του φούρνου είναι κατασκευασμένη από ανθεκτικό σε υψηλές θερμοκρασίες θερμικό μονωτικό υλικό, με πυκνότητα μεγαλύτερη από 1000kgpm3. Η εξωτερική πλευρά είναι τυλιγμένη με χρωματικό χάλυβα, το πάχος του υλικού επένδυσης του φούρνου είναι 65 mm,και η θερμοκρασία δοκιμής στο φούρνο είναι έως 1250°C.

4Σύστημα μέτρησης θερμοκρασίας:

1. Θερμοσύνδεσμος στον φούρνο: Ο φούρνος υιοθετεί θερμοσύνδεσμο νικελίου-χρωμίου-νικελίου-χρωμίου τύπου K με διάμετρο καλωδίου 2,0 mm σύμφωνα με το GB/T 16839.1, το εξωτερικό κάλυμμα είναι ανθεκτικό στη θερμότητα μανίκι σωλήνα από ανοξείδωτο χάλυβα, και το μέσο είναι γεμάτο με ανθεκτικά στη θερμότητα υλικά, και το μήκος του θερμού άκρου προεξέχουν μανίκι είναι τουλάχιστον 25 mm,συνολικά 5 κομμάτια, και η θερμοκρασιακή ακρίβεια είναι < ± 15 °C.

2- Μέτρηση θερμοκρασίας της επιφάνειας πίσω από την πυρκαγιά: χρησιμοποιώντας θερμοσύνθεση με διάμετρο 0,5 mm, συγκόλληση σε πάχος 0,2 mm και διάμετρο 12 mm

Στο στρογγυλό φύλλο χαλκού, το μεγάλο θερμοσύνδεσμο νικελίου-χρωμίου-νικελίου-πυριτίου σύμφωνα με το GB/T16839.1 καλύπτεται με συμπίεση αμίαντου μήκους 30MM, πλάτους και πάχους 2,0MM.Συνολικά 20

3. Μέτρηση μέσης θερμοκρασίας: 8 θερμοσύνθετα, κατάλληλα για GB/T7633-2008 και GB/T17428-2009

4Μέτρηση μέγιστης θερμοκρασίας: Το θερμοσύνδεσμο είναι η μέτρηση 20 διπλών θυρών με κάλυψη που μπορεί να καλύψει μέχρι το μέγιστο πλάτος της πόρτας των 1200 mm.

5Κινητό θερμοσύνδεσμο: μέτρηση με υπέρυθρο θερμόμετρο

6. Εσωτερικά θερμοσύνδετα: Υπάρχουν 4 θερμοσύνδετα, τα οποία είναι κατάλληλα για τη μέτρηση της εσωτερικής θερμοκρασίας των αγωγών εξαερισμού.

7. Μέτρηση θερμοκρασίας περιβάλλοντος: Χρησιμοποιείται το θωρακισμένο θερμοσύνδεσμο με διάμετρο 3,0MM και υιοθετείται το μεγάλο θερμοσύνδεσμο τύπου K νικέλου-χρώμου-νικέλου-σιλικόνου σύμφωνα με την GB/T16839.1.

8- Μέτρηση πίεσης κλιβάνου: T- σχήμα ανιχνευτή μέτρησης, ακρίβεια μέτρησης ± 2pa. 3

9Σύστημα φόρτωσης: υιοθετεί αισθητήρα πίεσης για τη μέτρηση

10- Μέτρο παραμόρφωσης: υιοθετείται ηλεκτρονική συσκευή μέτρησης παραμόρφωσης

11. Έλεγχος κενών: κατασκευασμένο σύμφωνα με το πρότυπο GB/T9978.1

12. Καυστήρας: Υπάρχουν 8 καυστήρες υψηλής ταχύτητας ενσωματωμένοι στα τοιχώματα του φούρνου και στις δύο πλευρές, έξι σε κάθε πλευρά.

13. Εκπομπές καπνού: Υπάρχουν τρεις οπές εξάτμισης καπνού στο τοίχωμα του φούρνου πίσω από το τοίχωμα του φούρνου, οι οποίες συνδέονται με το καπνό στο πίσω μέρος για την αποδέσμευση του καπνού στο σώμα του φούρνου.Ελέγχου της πίεσης.

14Τρύπα παρατήρησης: Υπάρχουν δύο τρύπες παρατήρησης στο πλευρικό τοίχωμα του σώματος του φούρνου, οι οποίες χρησιμοποιούνται για την παρατήρηση της επιφάνειας φωτιάς και της φλόγας του δείγματος κατά τη διάρκεια της δοκιμής.

15Η συσκευή φόρτωσης: χρησιμοποιεί ένα φορτηγό, ύψους 3,5 μέτρων, πλάτους 3,0 μέτρων, που αποτελείται από ένα σώμα αυτοκινήτου και μια πλατφόρμα δοκιμαστικού τεμάχιας.και την πλατφόρμα δοκιμήςΚατά τη διάρκεια της δοκιμής, η πλατφόρμα δοκιμαστικού με το δοκιμαστικό υλικό ανυψώνεται στο σώμα του αυτοκινήτου με ηλεκτρική ανύψωση.και στη συνέχεια το καροτσάκι ωθείται στην θέση δοκιμής και σταθεροποιείται, και στη συνέχεια η δοκιμή ξεκινά.

16Ηλεκτρικό μέρος ελέγχου: υιοθετείται λογισμικό διαμόρφωσης MCGS και πρόγραμμα PLC ενσωματωμένου βιομηχανικού υπολογιστή.

Συμπεριλαμβανομένων: κύριας διεπαφής ελέγχου, διεπαφής καμπύλης θερμοκρασίας κλιβάνου, διεπαφής θερμοκρασίας δείγματος, διεπαφής ιστορικής καταγραφής και διεπαφής προσδιορισμού παραμέτρων.
