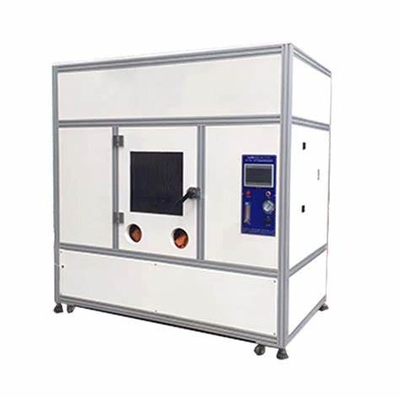

DX8382 Μεγάλο ντουλάπι καύσηςUL1581 Μηχανή δοκιμής καύσης, κάθετος και οριζόντιος θάλαμος δοκιμής καύσης
Πρότυπα:
Παρασκευάζεται σύμφωνα με το πρότυπο UL1581 1080.1 ~ 1080.14 και έχει εγκριθεί από την εταιρεία Guangzhou Meihua UL,και πληροί το πρότυπο δοκιμής καύσης δοκιμής φλόγας VW-1 (V-ertical-specimen)Το σύστημα αυτό είναι οικονομικό και χρησιμοποιείται ευρέως από μεγάλο αριθμό βιομηχανιών καλωδίων και καλωδίων.
Μέθοδος δοκιμής:
Ρυθμίστε το ύψος της φλόγας, βάλτε το πάνω μέρος της φλόγας κάτω από το δείγμα, κάψτε για 15 δευτερόλεπτα, σβήστε για 15 δευτερόλεπτα, επαναλάβετε 5 φορές για να ελέγξετε την καύση του δείγματος, κάψτε,σβήνει το χρόνο και τον αριθμό των επαναλήψεων, και μπορεί να λειτουργεί αυτόματα.
Λεπτομέρειες παραμέτρων:
Ολόκληρη η δοκιμή διεξήχθη σε ένα σφραγισμένο εργαστήριο με όγκο 4,32 κυβικά μέτρα.
1Θάλαμος καύσης:
1Εφαρμοσμένος χώρος: 2,4 μέτρα (μήκος) * 1 μέτρο (εύρος) * 1,8 μέτρα (ύψος)
2Διάμετροι: 2,4 μέτρα (μήκος) * 1 μέτρο (μέγεθος) * 2,5 μέτρα (ύψος)
3Υλικό:
Εξωτερικό: τετράγωνη δομή ατσάλινου πλαισίου, πάχυνση 1.5 mm ατσάλινης πλάκας με ηλεκτροστατική βαφή σκούρου πράσινου χρώματος;
Εσωτερικό: Ηλεκτροστατική μαύρη λάκα.
4Παρατηρητήριο:
Δύο παράθυρα διαδρόμου αριστερά και δεξιά. Το παράθυρο θέασης είναι από σκληροποιημένο γυαλί.
Η περιφέρεια περιβάλλεται από ανοξείδωτο χάλυβα SUS304.
Μέγεθος: 730 mm (ύψος) * 420 mm (εύρος).
5Διάστημα λειτουργίας: 4 συνολικά
Μέγεθος εσωτερικού χώρου: ф150 mm·
Περιφέρεια: 3,0 mm άκρη από ανοξείδωτο χάλυβα.
Σφραγισμένα με δερμάτινα γάντια μεγάλου βραχίονα μήκους 600 mm.
Συνολικές διαστάσεις περιφερειών: φ220 mm.
6Σύστημα εξάτμισης:
δύο σπειροειδείς ανεμιστήρες εξάτμισης·
Η πλάκα σφράγισης είναι από ανοξείδωτο χάλυβα 2.0 mm.
Οι δύο πλευρές είναι εφοδιασμένες με συρόμενες αυλακώσεις.
Ένα σύνολο συσκευών χειρισμού τηλεχειρισμού: α. δύο σύνολα σχοινιών από χάλυβα β. δύο σύνολα τροχαλιών
7. Εισόδου αέρα: 4 συνολικά
Μέγεθος: ф160 mm·
Η σφραγιστική πλάκα έλξης-πλήρωσης είναι πλάκα από ανοξείδωτο χάλυβα μήκους 2,0 mm.
Υπάρχουν γρύλοι και στις δύο πλευρές.
8- Κάτω στερεοθέτης:
Μέγεθος: 2,4 m (μήκος) * 1 m (άνοιγμα) * 0,7 m (ύψος).
Χρησιμοποιώντας σίδηρο γωνίας 60 mm*60 mm*4 mm, ηλεκτροστατική ψήσιμη σκούρο πράσινη μπογιά.
Στρογγυλοί: έξι, συμπεριλαμβανομένων 4 στρογγυλοί με κλειδαριά.
9Ο εξοπλισμός φωτισμού: υιοθετήστε μια στρογγυλή λάμπα κατά ομίχλης και κατά καπνού
2. Μέρος ελέγχου
1Ενδείξεις καύσης 1pcs
2Ρυθμίσεις καύσης: 0-99,99 δευτερόλεπτα
3. 1 δείκτης ανάφλεξης διακοπής
4. Ρυθμίσεις διακοπής ανάφλεξης: 0-99.99 δευτερόλεπτα
5- Αριθμός καύσης: 0-999999 φορές
6Έχει τις λειτουργίες της αυτόματης καύσης, καύσης, σταμάτησης της ανάφλεξης και μέτρησης.
7Έχει λειτουργία κάθετης/οριζόντιας μετατροπής
8Έχει λειτουργία αυτόματης ανάφλεξης.
9Έχει λειτουργία χειροκίνητης/αυτόματης μετατροπής.
10Η ανάφλεξη είναι μέθοδος υψηλής πίεσης.
11Το δοκιμαστικό τμήμα συνδέεται με το σύστημα ελέγχου, χρησιμοποιώντας πρίζα αεροπορίας, και η επαφή είναι πολύ στενή.
3. Μέρος δοκιμής
1Σφουγγαρίστρα:
1Η γωνία είναι 20 μοίρες.
2. 1 βαλβίδα εσωτερικής ρύθμισης φλόγας
31 εξωτερική βαλβίδα ρύθμισης φλόγας
4. 1 κανόνας σήμανσης σημείου επαφής εσωτερικής φλόγας
5. 1 ριζέλα χαμηλής σημαίας
6. 1 κανόνας μήκους δοκιμής
7. 1 μετρητή φλόγας
8- Τεχνικό πλαίσιο: α. Υλικό: πλάκα χάλυβα μετά από λεπτή επεξεργασία και βαφή
9Το δοχείο δοκιμής είναι κατασκευασμένο από ανοξείδωτο χάλυβα SUS304 μετά από λεπτή επεξεργασία.
10Το κάτω μέρος του πλαισίου δοκιμής: α. δύο κομμάτια από πλάκα από χάλυβα μήκους 2,0 mm β. Μέγεθος: 700 mm (μήκους) × 450 mm (εύρος) γ. Χρώμα: μαύρη μπογιά για ηλεκτροστατική ψήσιμο
11Οι κάθετες και οριζόντιες δοκιμές σχεδιάζονται ανεξάρτητα.
12Το δοχείο δοκιμής επεκτείνεται επιπρόσθετα με ένα μακρύ στρογγυλό ραβδί
13. 3 οριζόντια σήματα καύσης
4. Έλεγχος πηγής αέρα:
1. Αέριο: συνιστάται μεθάνιο (παρέχεται από τον χρήστη)
2Μετρητής ροής: 1 (τύπος American Dwyer VA20430)
3Δορυφόρος πίεσης σε U: 1 (τύπος Dwyer 1230-36)
4. 1 αέριο
5Τραχή: υψηλής πίεσης τραχή
