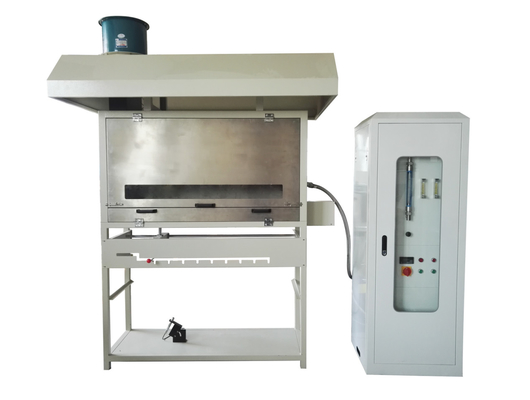

Μηχανή δοκιμής ροής ακτινοβολούμενης θερμότητας για υλικά κάλυψης δαπέδου Για δοκιμή υλικών δαπέδου

Συσκευή Δοκιμής Θερμικής Ακτινοβολίας DX8401 για Υλικά Δαπέδων 12w

Πεδίο εφαρμογής:

Είναι κατάλληλο για τη δοκιμή υλικών δαπέδων που τοποθετούνται οριζόντια με ανάφλεξη μικρής φλόγας υπό καθορισμένες συνθήκες και εκτίθενται σε κεκλιμένο πεδίο θερμικής ακτινοβολίας. Κατάλληλο για όλα τα είδη υλικών δαπέδων. Όπως: υφάσματα, χαλιά, φελλός, ξύλο, ελαστικά φύλλα και πλαστικά δάπεδα και υλικά ψεκασμού δαπέδων. Η συσκευή μπορεί να αντιδρά στις ιδιότητες καύσης του υλικού επίστρωσης, συμπεριλαμβανομένου του υποστρώματος που χρησιμοποιείται, και οι αλλαγές στο υλικό της πλάτης, το υποκείμενο υλικό ή άλλες πτυχές του υλικού επίστρωσης ενδέχεται να επηρεάσουν τα αποτελέσματα της δοκιμής, και χρησιμοποιείται για τη δοκιμή και την περιγραφή των χαρακτηριστικών καύσης του υλικού επίστρωσης σε ζεύγη θερμικής αντίδρασης στην ανάφλεξη υπό συνθήκες εργαστηριακού ελέγχου.

Συμμόρφωση με το πρότυπο: πληροί τις απαιτήσεις των GB/T11785-2005 και ISO9239-1 "Προσδιορισμός των Ιδιοτήτων Καύσης Υλικών Επίστρωσης - Μέθοδος Πηγής Θερμικής Ακτινοβολίας".

Τεχνικές Παράμετροι:

Εύρος μέτρησης μετρητή ροής θερμότητας: (0-15) Kw/m2;

Ακρίβεια μετρητή ροής θερμότητας: ±0.2Kw/m2;

Ακρίβεια μετρητή ροής θερμότητας: <±3%;

Εύρος μέτρησης υψηλής θερμοκρασίας θερμικής ακτινοβολίας: 400-600 °C, ακρίβεια ±0.5 °C;

Σφάλμα θερμοκρασίας μαύρου σώματος: ±5°C;

Ταχύτητα εξαγωγής καπνού: (2.5±0.2) m/s;

Χωρητικότητα εξαγωγής καπνού: (39-85) m3/min;

Μέγεθος πορώδους πυρίμαχης πλάκας ακτινοβολίας: 300mm×450mm, μπορεί να αντέξει υψηλή θερμοκρασία περίπου 900°C;

Θερμοστοιχείο: Θωρακισμένο θερμοστοιχείο K-τύπου από ανοξείδωτο χάλυβα με διάμετρο 3,2 mm;

Απαιτήσεις κατανομής ροής θερμότητας: στα 200mm: (9.1±0.4) KW/m2;

Στα 400mm: (5.0±0.4)KW/m2;

Στα 600mm: (2.4±0.2)KW/m2;

Αέριο καύσης: αέριο προπανίου (παρέχεται από τον χρήστη);

Ροή αερίου καύσης: (0.026±0.002) L/S;

Καυστήρας: εξωτερική διάμετρος ¢10mm, εσωτερική διάμετρος ¢6mm, οπές 35 ¢0.7mm στον σωλήνα του καυστήρα;

Ύψος φλόγας: 60~120mm ρυθμιζόμενο;

Σύστημα ανάφλεξης: ηλεκτρονική ανάφλεξη υψηλής τάσης;

Ισχυρό σύστημα εξαγωγής: Αυτό το μηχάνημα είναι εξοπλισμένο με ισχυρό ανεμιστήρα εξαγωγής, όταν ολοκληρωθεί η δοκιμή, ενεργοποιήστε το σύστημα ανεμιστήρα εξαγωγής για να εξαγάγετε τα καυσαέρια προς τα έξω.

Υλικό κουτιού ελέγχου/κουτιού καύσης: χρησιμοποιώντας αξιόπιστη πλάκα από ανοξείδωτο χάλυβα 304 (t=1,2mm), επεξεργασία και διαμόρφωση με εργαλειομηχανή CNC, το σχήμα τόξου είναι όμορφο και γενναιόδωρο.

Καυστήρας: κατασκευασμένος από την εταιρεία μας, υλικό ανοξείδωτου χάλυβα 304, πλήρως σύμφωνο με τις απαιτήσεις του προτύπου GB/T11785.

Άλλα μηχανικά μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα 304 ή υλικό A3 με ενισχυμένη ηλεκτρολυτική επιμετάλλωση, αντιδιαβρωτική και αντισκωριακή.

Τάση τροφοδοσίας: AC220V±10%, 50Hz;

Μέγιστη ισχύς: 5KW;

Μέγεθος κουτιού καύσης: L1420*W1200*H2300(mm)

Μέγεθος κουτιού ελέγχου: μήκος * πλάτος * ύψος (2,2* 1,2* 2,4) m;

Βάρος εξοπλισμού: 350Kg.

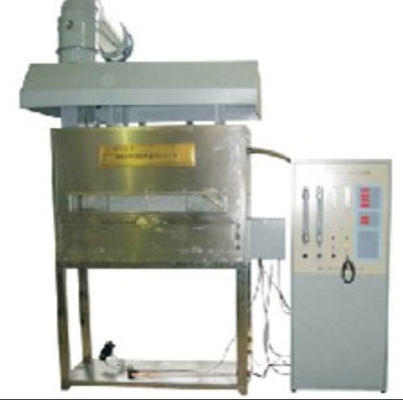

Σύνθεση εξοπλισμού: Αποτελείται κυρίως από δύο μέρη: κουτί καύσης και κουτί ελέγχου.

Κύριοι τεχνικοί δείκτες:

Το κουτί ακτινοβολίας είναι κεκλιμένο 30 μοίρες και μπορεί να ρυθμιστεί

Η εισερχόμενη ροή θερμότητας μετράται από την εισερχόμενη ροή θερμότητας

Η παροχή αερίου στον αγωγό είναι (2.5±0.2) m/s

Η θερμοκρασία του νερού ήταν 15°C-25°C

Η ακτινοβολούμενη ροή των 9 σημείων του πίνακα ακτινοβολίας πρέπει να πληροί τις αντίστοιχες προδιαγραφές (βλ. απαιτήσεις προτύπου)

Ο ανεμιστήρας εξαγωγής είναι απείρως ρυθμιζόμενος

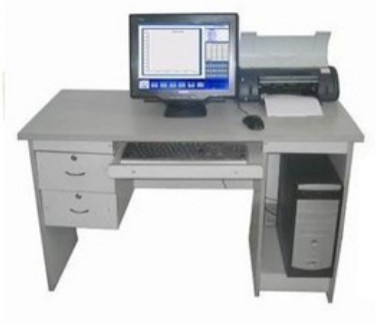

Χαρακτηριστικά: Ελεγχόμενο από υπολογιστή; Αυτόματη χρονομέτρηση; Εκτύπωση αρχείων επεξεργασίας δεδομένων;

Ακρίβεια χρονομέτρησης: <1s>
