Οι μηχανές δοκιμής κατακόρυφης και οριζόντιας καύσης για πλαστικά και πλαστικά εξαρτήματα πληρούν τις απαιτήσεις της UL94

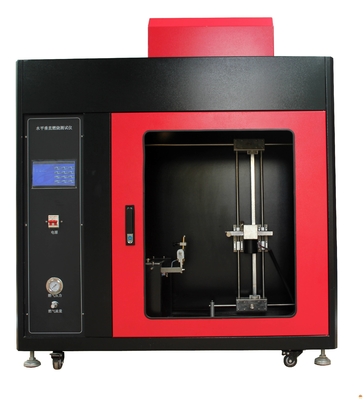

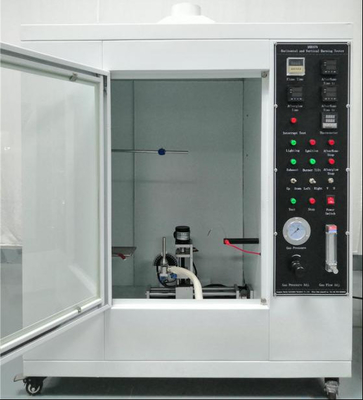

Μηχανές κάθετης και οριζόντιας καύσης DX8379 για πλαστικά και πλαστικά εξαρτήματα

Εφαρμοστέο πεδίο εφαρμογής:

Κυρίως χρησιμοποιείται για τον προσδιορισμό της μη εύφλεκτης απόδοσης των πλαστικών ή φιλμ υπό άμεση καύση από μια καθορισμένη πηγή πυρκαγιάς για τον προσδιορισμό της βαθμολογίας αντίστασης στη φωτιά.

Συμμορφούμενο με πρότυπα:

Πληροί τις απαιτήσεις των προτύπων δοκιμών UL94 και GB/T2408. GBT5169.1

Θάλαμος καύσης:

Το σώμα του κουτιού είναι μεγαλύτερο από 1 κυβικό μέτρο και επεξεργάζεται και διαμορφώνεται με εργαλεία CNC. Το σχήμα κυκλικού τόξου είναι όμορφο και γενναιόδωρο. Το υλικό ανοξείδωτου χάλυβα SUS304/βαφή ψησίματος έχει τα χαρακτηριστικά ομορφιάς, αντοχής στη σκουριά και αντοχής στη διάβρωση.

Η κορυφή του κουτιού είναι εξοπλισμένη με σύστημα εξαερισμού και απαγωγής καπνού, το οποίο μπορεί να απορρίψει τα καυσαέρια στο εξωτερικό μετά την ολοκλήρωση της δοκιμής. Κατά τη διάρκεια του πειράματος, το σύστημα ήταν σε κατάσταση διακοπής.

Υπάρχει ένα παράθυρο παρατήρησης από σκληρυμένο γυαλί στο μπροστινό μέρος του κουτιού που μπορεί να σφραγιστεί κατά τη διάρκεια της διαδικασίας δοκιμής, καθιστώντας εύκολη την παρατήρηση της κατάστασης της δοκιμής.

Φλόγιστρο καύσης:

Το φλογιστρο που κατασκευάζεται από την εταιρεία μας πληροί πλήρως τις απαιτήσεις του ASTM D 5025-99

Τυπική ισχύς: 500W ρυθμιζόμενη, κατάλληλη για κάθετη και οριζόντια καύση.

Η διάμετρος του ακροφυσίου είναι 9,5 ± 0,03 mm, το μήκος του φωτός του ακροφυσίου είναι 160 ± 0,05 mm και το ύψος του ακροφυσίου από την είσοδο αέρα είναι 100 ± 10 mm

Γωνία ψεκασμού: ρυθμιζόμενη οριζόντια στις 90 μοίρες και κάθετα στις 45 μοίρες, φυσικής αναρρόφησης, με εσωτερική φλόγα 12-40 mm και εξωτερική φλόγα 20-125 mm, ρυθμιζόμενη.

Ακροφύσιο ατμού: Φ 0,9 ± 0,03 mm,

Ύψος φλόγας: 20 ± 20.

Σύστημα μέτρησης θερμοκρασίας:

Θερμικοί αισθητήρες (χάλκινοι αγωγοί και θερμοζεύγη) - Η δομή του αγωγού πρέπει να είναι ηλεκτρολυτικός χαλκός με εξαιρετικά υψηλή αγωγιμότητα. Το μήκος είναι 19,14 ± 0,02 mm

Θερμοζεύγος τύπου Κ με διάμετρο σύρματος 0,5 mm.

Ο έξυπνος μετρητής ελέγχου θερμοκρασίας PID ταιριάζει με το θερμοζεύγος τύπου Κ. Η ένδειξή του μπορεί να αυξηθεί κατά 1000 ℃.

Ολόκληρο το σύστημα δοκιμών είναι κινητό και τοποθετείται στο κουτί δοκιμών για τη μέτρηση της θερμοκρασίας.

Εξοπλισμένο με ηλεκτρονικό χρονόμετρο: ακριβές έως 0,1 δευτ. (για εφεδρεία κατά τη βαθμονόμηση θερμοκρασίας)

Κύρια εξαρτήματα στερέωσης:

Βάση δοκιμής: κατασκευασμένη από ανοξείδωτο χάλυβα, χωρισμένη σε οριζόντια και κάθετη βάση. Η κάθετη βάση είναι παράλληλη με το επίπεδο όπου βρίσκεται η λάμπα ψεκασμού και το επίπεδο του παραθύρου παρατήρησης, διευκολύνοντας την παρατήρηση και τη λειτουργία.

Πλαίσιο σφήνας: Προσθέστε σφήνες, τοποθετήστε τη λάμπα ψεκασμού στις σφήνες όπως απαιτείται και διευκολύνετε την κίνηση, επιστρέφοντας ταυτόχρονα με ακρίβεια στην καθορισμένη θέση.

Εξοπλισμένο με ένα σετ χάρακα που μπορεί να μετρήσει τις εσωτερικές και εξωτερικές φλόγες κατά την οριζόντια και κάθετη καύση.

Εξοπλισμός με ανοξείδωτο χάλκινο χάρακα με ακρίβεια 500 mm έως 1 mm για σκοπούς δοκιμών.

Τυπικές προδιαγραφές δείγματος: μήκος 125 mm, πλάτος 13 mm, πάχος 3 < πάχος < 13 mm (ή σύμφωνα με τα πρότυπα δοκιμών)

Λειτουργικό σύστημα:

Το σύστημα ελέγχου ρελέ υιοθετεί γνωστά εγχώρια/ξένα εμπορικά σήματα για όλα τα εξαρτήματα, διασφαλίζοντας την ποιότητα, ενώ διασφαλίζει καλύτερα την ακρίβεια της δοκιμής.

Χρονισμός καύσης: Όταν το ακροφύσιο καύσης φτάσει στην καθορισμένη θέση, ο χρόνος ψεκασμού καταγράφεται αυτόματα (σύμφωνα με τους κανονισμούς, όπως καύση για 15 δευτερόλεπτα). Ο ελεγκτής παρατηρεί τον καθορισμένο χρόνο και απομακρύνει αυτόματα το ακροφύσιο όταν ο χρόνος ψεκασμού φτάσει στη στιγμή.

Χρονόμετρο καύσης συγκράτησης: Όταν φτάσει το παραπάνω χρονόμετρο καύσης, αυτό το χρονόμετρο μετρά αυτόματα. Εάν εντός καθορισμένου χρόνου (όπως διακοπή παροχής φωτιάς για 15 δευτερόλεπτα), κατά τη διάρκεια αυτής της διαδικασίας, εάν η φλόγα του καμένου δείγματος σβήσει, πραγματοποιείται δεύτερη καύση και επαναλαμβάνεται η πρώτη διαδικασία καύσης.

Χρονόμετρο καθυστερημένης καύσης: Εάν δεν σβήσει εντός του καθορισμένου χρόνου στο προηγούμενο βήμα, ξεκινήστε ένα άλλο χρονόμετρο καθυστερημένης καύσης. Εάν σβήσει εντός του καθορισμένου χρόνου καθυστερημένης καύσης, επαναλάβετε τη δοκιμή πρώτης καύσης. Εάν δεν σβήσει εντός του καθορισμένου χρόνου, η δοκιμή κρίνεται απευθείας ως αποτυχημένη.

Εύρος ροής αερίου: 10-1000 mL/min;

Μέθοδος ανάφλεξης: Ηλεκτρονική ανάφλεξη υψηλής τάσης.

Αυτή η συσκευή τοποθετείται σε περιβάλλον χωρίς εξαερισμό για δοκιμές.

Πώς να κατανοήσετε UL94HB, UL94-V0, UL94-V1, UL94-V2

Η βαθμολογία επιβραδυντικού φλόγας των πλαστικών αυξάνεται σταδιακά από HB, V-2, V-1 σε V-0:

Οι UL94V0, V1, V2 είναι διαφορετικές βαθμίδες επιβραδυντικού φλόγας, και τα επίπεδά τους είναι διαφορετικά. Οι μέθοδοι δοκιμής για την αντίσταση στη φλόγα είναι επίσης διαφορετικές, και τα πρότυπα για τη δοκιμή και την κρίση είναι επίσης διαφορετικά

Η μέθοδος δοκιμής για το V0 είναι να γείρετε το αντικείμενο δοκιμής 45 μοίρες, να το αναφλέξετε με λάμπα αλκοόλης, να αφαιρέσετε την πηγή ανάφλεξης και να τη σβήσετε εντός 10 δευτερολέπτων

Οι μέθοδοι δοκιμής για τα V1 και V2 είναι ίδιες με το V0, αλλά η διαφορά είναι ότι μετά τη μετακίνηση σε ανοιχτή πηγή, ο χρόνος απενεργοποίησης είναι μεγαλύτερος από το V0,

Δηλαδή, το V0 έχει κατάλληλη επιβραδυντικότητα φλόγας, το V1 κατατάσσεται δεύτερο, το V3 κατατάσσεται τρίτο, και το V4 έχει την ίδια επιβραδυντικότητα φλόγας με τους μη επιβραδυντικούς φλόγας

HB: Η χαμηλότερη βαθμολογία επιβραδυντικού φλόγας στο πρότυπο UL94. Απαιτεί ρυθμό καύσης μικρότερο από 40 χιλιοστά ανά λεπτό για δείγματα πάχους 3 έως 13 mm. Δείγματα πάχους μικρότερου από 3 mm έχουν ρυθμό καύσης μικρότερο από 70 χιλιοστά ανά λεπτό. Ή σβήνει πριν από το σημάδι των 100 mm.

V-2: Μετά την πραγματοποίηση δύο δοκιμών καύσης 10 δευτερολέπτων στο δείγμα, η φλόγα σβήνει εντός 30 δευτερολέπτων. Μπορεί να αναφλέξει βαμβάκι κάτω των 30 cm.

V-1: Μετά την πραγματοποίηση δύο δοκιμών καύσης 10 δευτερολέπτων στο δείγμα, η φλόγα σβήνει εντός 30 δευτερολέπτων. Δεν μπορεί να αναφλέξει βαμβάκι κάτω των 30 cm.

V-0: Μετά από δύο δοκιμές καύσης 10 δευτερολέπτων στο δείγμα, η φλόγα σβήνει εντός 10 δευτερολέπτων. Δεν πρέπει να πέφτουν εύφλεκτα υλικά.

Συμμορφούμενο με πρότυπα: Πληροί τις απαιτήσεις δοκιμών των προτύπων GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707 και IEC 60695-11-10:1999.
