Μηχανή δοκιμής γήρανσης κορώνας DX8427A AC/DC

Μηχανή δοκιμής γήρανσης στέμματος AC/DC DX8427A

Πειραματική ανάλυση γήρανσης στέμματος από καουτσούκ σιλικόνης, έρευνα χαρακτηριστικών γήρανσης στέμματος AC/DC, πειραματικός εξοπλισμός γήρανσης στέμματος σύνθετου μονωτικού υλικού, σύστημα δοκιμής γήρανσης στέμματος οργανικού μονωτικού υλικού, σύστημα κουτιού δοκιμής γήρανσης στέμματος,

Επισκόπηση Εξοπλισμού:

Κατάλληλο για ιδρύματα επιστημονικής έρευνας, το ανεπτυγμένο σύστημα δοκιμής αντοχής στη γήρανση στέμματος στερεών μονωτικών υλικών μπορεί να επιτύχει διαφορετικές συνθήκες δοκιμής στέμματος και μπορεί ταυτόχρονα να διεξάγει δοκιμές γήρανσης στέμματος σε 5 δείγματα. Ταυτόχρονα, το σύστημα μπορεί επίσης να χρησιμοποιηθεί για τη δοκιμή αντοχής τάσης στερεών μονωτικών υλικών έναντι εκκένωσης στέμματος. Μπορεί να διεξάγει συστηματική πειραματική έρευνα για το φαινόμενο γήρανσης στέμματος καουτσούκ σιλικόνης HTV υπό διαφορετικές συνθήκες. Ταυτόχρονα, η ανάπτυξη αυτού του συστήματος αναμένεται να παρέχει μια τυπική πλατφόρμα δοκιμών για την εγχώρια έρευνα σχετικά με την αντοχή στη γήρανση στέμματος στερεών μονωτικών υλικών, η οποία θα βοηθήσει στη διεξαγωγή έρευνας σχετικά με τα χαρακτηριστικά αντοχής στη γήρανση στέμματος διαφόρων στερεών μονωτικών υλικών.

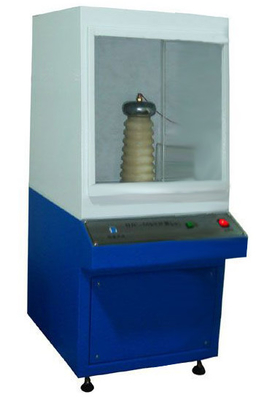

Κύρια εξαρτήματα:1) Συσκευή παραγωγής στέμματος, 2) Σύστημα μέτρησης, 3) Σύστημα προστασίας, 4) Σύστημα ελέγχου και παρακολούθησης περιβάλλοντος. Η πραγματική συσκευή του συστήματος δοκιμής αντοχής στη γήρανση στέμματος για στερεά μονωτικά υλικά φαίνεται στο Φυσικό διάγραμμα Σχήματος 1

Πρότυπα αναφοράς εξοπλισμού:

Ανατρέξτε στο αμερικανικό πρότυπο δοκιμής ASTM D2275-14 "Standard Test Method for Surface Voltage Resistance of Solid Electrical Insulation Materials to Partial Discharge (Corona)".

Τεχνικές παράμετροι:

(1) Συσκευή παραγωγής στέμματος:

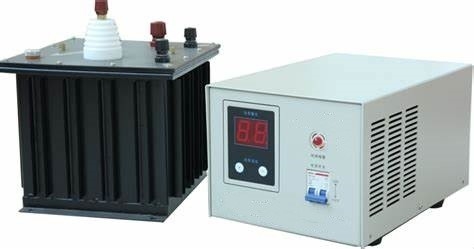

1. Χρησιμοποιώντας μετασχηματιστή στέμματος χωρίς στέμμα συχνότητας ισχύος YDT-5/50, εύρος τάσης: 0-50KV

2. Ο ρυθμιστής τάσης επιστρέφει αυτόματα στο μηδέν μετά την ενεργοποίηση του διακόπτη προστασίας;

3. Κλείσιμο μηδενικής θέσης, με αυτόματη αύξηση και πτώση τάσης.

4. Εισαγόμενος προστατευτικός διακόπτης διαρροής, αξιόπιστη προστασία της προσωπικής ασφάλειας.

5. Προστασία υπερβολικού ρεύματος, όριο και άλλες λειτουργίες προστασίας ασφαλείας.

6. Οθόνη τάσης και ρεύματος, ακρίβεια μέτρησης ± 0,2%, διατήρηση τάσης διάρρηξης.

7. Πειραματικό ηλεκτρόδιο: Το ηλεκτρόδιο υιοθετεί την παραδοσιακή διάταξη βελόνας-πλάκας για να προσομοιώσει την εκκένωση στέμματος αιχμής στο πεδίο. Ένα ηλεκτρόδιο βελόνας από ανοξείδωτο χάλυβα με ακτίνα καμπυλότητας 0,2mm χρησιμοποιείται ως άνω ηλεκτρόδιο και ένα ηλεκτρόδιο πλάκας χαλκού χρησιμοποιείται ως κάτω ηλεκτρόδιο με διάμετρο 30mm. Ολόκληρο το σύστημα ηλεκτροδίων αποτελείται από 5 σετ ηλεκτροδίων βελόνας-πλάκας, όπως φαίνεται στο Σχήμα 3 (πυκνωτές εμποτισμένοι σε λάδι υψηλής τάσης)

8. Απόσταση ηλεκτροδίων: 100mm

9. Αριθμός ηλεκτροδίων: 5

10. Η απόσταση μεταξύ του ηλεκτροδίου βελόνας και του δείγματος είναι ρυθμιζόμενη, με ρυθμιζόμενη απόσταση 15mm

11. Ονομαστική χωρητικότητα μετασχηματιστή υψηλής τάσης: 5KVA.

12. Ονομαστική τάση εισόδου/εξόδου: 200V/50KV.

13. Ονομαστικό ρεύμα εισόδου/εξόδου: 20A/0.04A.

14. Σύστημα ελέγχου: Υιοθέτηση ελέγχου PLC.

15. Πέντε επιλογές ταχύτητας ανύψωσης: 5V, 50V, 100V, 500V, 1000, 2000V μπορούν να ρυθμιστούν αυθαίρετα.

16. Εξοπλισμένο με λειτουργίες προστασίας από διαρροή, υπερφόρτωση, βραχυκύκλωμα, διάρρηξη και υψηλή τάση.

17. Εξαρτήματα οργάνου: αποτελείται από ρυθμιστή τάσης ηλεκτρικής επαφής, κουτί ελέγχου, αντιστάτη προστασίας και κουτί ηλεκτροδίων.

18. Αυτή η συσκευή μπορεί να εκτελέσει ταυτόχρονα δοκιμές γήρανσης στέμματος, διάρρηξης τάσης και αντοχής τάσης.

19. Διάρρηξη τάσης εξοπλισμένη με ηλεκτρόδια από ανοξείδωτο χάλυβα βαθμού 25 και 75, και ένα σετ πάγκου δοκιμών υψηλής θερμοκρασίας.

20. Η δοκιμή γήρανσης στέμματος είναι εξοπλισμένη με 5 σετ ηλεκτροδίων βελόνας, ηλεκτρόδια χάλκινων πλακών και ένα σετ σχάρας δειγμάτων γήρανσης στέμματος.

21. Ένα σετ επαγγελματικού λογισμικού δοκιμών.

22. Ένα σετ επώνυμων υπολογιστών εξοπλισμένων με εκτυπωτή.

(2) Συσκευές ελέγχου περιβάλλοντος

1. Αισθητήρας θερμοκρασίας: Χρησιμοποιώντας αισθητήρα υψηλής ακρίβειας P-T-100 της Ταϊβάν.

2. Μέθοδος ελέγχου θερμοκρασίας και υγρασίας: Μέθοδος Ελέγχου Ισορροπημένης Θερμοκρασίας και Υγρασίας (BTHC) Έξυπνη Ρύθμιση PID.

3. Εύρος θερμοκρασίας: -10 ℃ ~ 150 ℃ μπορεί να ρυθμιστεί.

4. Εύρος υγρασίας 20-98% RH.

5. Ακρίβεια ελέγχου θερμοκρασίας και υγρασίας: ± 0,2 ℃; ± 2,5% RH.

6. Ομοιομορφία εντός του θαλάμου θερμοκρασίας και υγρασίας: ± 0,5 ℃ ~ ± 0,2 ℃; ± 4,0% RH.

7. Ακρίβεια ανάλυσης ελεγκτή: ± 0,01% ℃; ± 1% R.H.

8. Ρυθμός θέρμανσης: ≥ 2,5 °C/min.

9. Ρυθμός ψύξης: μέσος όρος 1 °C/min.

10. Απόκλιση θερμοκρασίας: ≤ ± 0,5 °C στους -10~+99 °C, ≤ ± 1,0 °C στους 100~+150 °C.

11. Απόκλιση υγρασίας ± 2,5% RH (>75% RH), ± 4,0% RH (≤ 75% RH).

12. Αξιόπιστο εξωτερικό περίβλημα από ψυχρά ελατό χάλυβα, εσωτερικό κουτί από ανοξείδωτο χάλυβα (SUS304) με βαφή ψησίματος υψηλής θερμοκρασίας με ηλεκτροστατική βαφή.

13. Υλικό μόνωσης: αφρός πολυουρεθάνης υψηλής πυκνότητας + υαλοΐνες.

14. Το παράθυρο παρατήρησης είναι παράθυρο κενού τριών στρώσεων.

15. Φωτισμός εντός του κουτιού: Εξοπλισμός φωτισμού προβολής ευρείας γωνίας, διπλές πόρτες με στεγανές πόρτες.

16. Μέγεθος χώρου εντός του κουτιού δοκιμής: 500 * 500 * 600mm.

17. Θα εφαρμοστεί μόνωση στους εσωτερικούς τοίχους του δωματίου δοκιμών, με επίπεδο αντοχής τάσης 50KV.

(3) Διαστάσεις μηχανής δοκιμής γήρανσης στέμματος AC/DC:

Μέγεθος συσκευής παραγωγής στέμματος: 850 * 740 * 1500mm.

Μέγεθος συσκευής ελέγχου περιβάλλοντος: 700 * 1100 * 1700mm.

(4) Σύστημα απόκτησης δεδομένων για μηχανή δοκιμής γήρανσης στέμματος AC/DC

1. Χρησιμοποιώντας κάρτα απόκτησης δεδομένων υψηλής ακρίβειας PCI 16 bit της Advantech, το εύρος τάσης σήματος εισόδου είναι ± 5V ή ± 10V και ο ρυθμός δειγματοληψίας είναι 3MS/s. Μπορεί να συλλέξει ταυτόχρονα πολλαπλά σήματα ρεύματος και τάσης στέμματος και να στείλει τα αποτελέσματα μέτρησης στον υπολογιστή για επεξεργασία.

2. Η φιλική διεπαφή λογισμικού LabView μπορεί να εμφανίσει την κυματομορφή της τάσης στέμματος. Μπορεί να εμφανίσει την ποσότητα φόρτισης των θετικών και αρνητικών ημιπεριόδων του ρεύματος εκκένωσης στέμματος, καθώς και την τάση της ενέργειας εκκένωσης με την πάροδο του χρόνου.

3. Μετά το πείραμα, τα δεδομένα δοκιμής μπορούν να δημιουργηθούν σε αναφορά και να εκτυπωθούν ή να αποθηκευτούν.

(5) Κύρια αξεσουάρ μηχανής δοκιμής γήρανσης στέμματος AC/DC

1. 1 γεννήτρια στέμματος

2. 1 συσκευή ελέγχου περιβάλλοντος

3. Ένας επώνυμος υπολογιστής

4. Ένα σετ επαγγελματικού λογισμικού συλλογής

5. Βάλτε ένα
