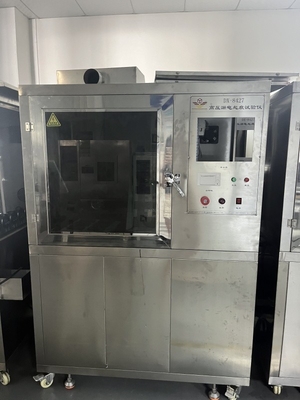

Μηχανή δοκιμής σήμανσης διαρροής καλωδίων και καλωδίων υψηλής τάσης

DX842Β WΔοκιμαστής σήμανσης διαρροής υψηλής τάσης για καλώδια και καλώδια

Σύνοψη:Χρησιμοποιείται για να δοκιμάσει την ικανότητα των καλωδίων να αντιστέκονται σε ηλεκτρικά ίχνη.1% διάλυμα χλωριούχου νατρίου σε ορισμένη ταχύτητα και ροή σε κάθετα τοποθετημένο δείγμαΑν το ρεύμα του δείγματος δεν υπερβαίνει το 1A κατά τη διάρκεια αυτού του κύκλου, το δείγμα δεν θα καεί, δεν θα υπάρχει συνεχές τόξο μεταξύ του ηλεκτρόδου και του εδάφους,και δεν θα υπάρχει φαινόμενο διάσπασης στο δείγμα, τότε το δείγμα θεωρείται κατάλληλο. Κατάλληλο για καλώδια με έναν πυρήνα και μπορεί επίσης να χρησιμοποιηθεί για ανίχνευση καλωδίων με πολλούς πυρήνες.

Πεδίο εφαρμογής:Χρησιμοποιείται για την ικανότητα των καλωδίων και καλωδίων να αντιστέκονται σε ζημιές που προκαλούνται από ηλεκτρικά ίχνη που προκαλούνται από διαρροές επιφάνειας υπό βρώμικες συνθήκες.

Συμμόρφωση με πρότυπα:συμμορφώνονται με τις απαιτήσεις των μεθόδων δοκιμής GB/T 3048.1-2007 για τις ηλεκτρικές ιδιότητες των καλωδίων και καλωδίων και των μεθόδων δοκιμής GB/T 3048.7-2007 για τις ηλεκτρικές ιδιότητες των καλωδίων και καλωδίων: Μέρος 7:Απαιτήσεις προτύπου δοκιμής για την αντίσταση σε ηλεκτρικά ίχνη.

Σύνθεση και χαρακτηριστικά του εξοπλισμού:Ηλεκτρικό μέρος ελέγχου, συσκευή ψεκασμού, γεννήτρια υψηλής τάσης, ρυθμιστής τάσης και συσκευή συλλογής υγρών από λυμάτων. Το εξωτερικό του εξοπλισμού είναι κατασκευασμένο εξ ολοκλήρου από ανοξείδωτο χάλυβα,και το εσωτερικό είναι σφραγισμένο με ανθεκτικές στη διάβρωση και μονωτικές επιφάνειες επωξίας, εμποδίζοντας αποτελεσματικά την ηλεκτρική διαρροή και το ρύπανση του υγρού από την διάβρωση του μεταλλικού κελύφους.

Είναι ένα από τα κύρια προϊόντα της εταιρείας μας. Αναπτύσσεται από κοινού από την εταιρεία μας και το κέντρο δοκιμών καλωδίων CVC του Guangzhou.Χρησιμοποιεί τεχνολογία PC + PLC έξυπνου ελέγχου για την αυτόματη μέτρηση και έλεγχο του κύκλου ψεκασμού και των μέγιστων χρόνων ψεκασμούΤα δεδομένα δοκιμής μπορούν να αποθηκευτούν και να εκτυπωθούν. Το μέρος ελέγχου ψεκασμού είναι κατασκευασμένο από κιβώτιο από ανοξείδωτο χάλυβα και η πισίνα ψεκασμού είναι κατασκευασμένη από διαφανή ακρυλική πλάκα σαν κρύσταλλο, η οποία είναι όμορφη και κομψή.Το όργανο έχει ανθρώπινο σχεδιασμό., απλή στη λειτουργία, εύκολη στη χρήση και ασφαλής για να δείξει τα ίχνη της διαρροής υψηλής τάσης με μια εργοστασιακή τάση πώλησης 5000V.

Τεχνική παράμετρος

Δοκιμαστική τάση: 0~6000v ρυθμιζόμενη

ρεύμα δοκιμής: μέγιστο 2A

ρεύμα συναγερμού: 1 A

Ρυθμιστής τάσης: 10KVA Απόδοση 0~250v

Μετασχηματιστής υψηλής τάσης: 10KVA Απόδοση 0~5000v

Συμπλέκτης ηλεκτροδίων: από καθαρό χαλκό

Δοκιμαστικό μονωτικό πλαίσιο: κατασκευασμένο από υψηλής μονωτικότητας τεφλόνιο

Συσκευή ψεκασμού υγρού: εύρος ψεκασμού 1,2m, ταχύτητα ψεκασμού 3m/s, όγκος ψεκασμού 0,5mm/min

Η συσκευή ανίχνευσης υπερστροφής: υιοθετείται ο διακόπτης υψηλής ευαισθησίας.η παροχή ενέργειας θα διακοπεί αυτόματα και το σήμα συναγερμού θα εκδοθεί

Σύστημα ελέγχου: υιοθετώντας τον ακριβή έλεγχο οθόνης αφής Siemens PLC+Weinview, με ακριβή ψεκασμό, ακριβή χρονολόγηση, απλή λειτουργία και αυτόματη καταγραφή δεδομένων, χωρίς καταγραφή και υπολογισμό.

διάταξη προστασίας από διαρροές: ο εξοπλισμός είναι εξοπλισμένος με διάταξη ανίχνευσης διαρροών υψηλής ευαισθησίας,που μπορεί να διακόψει άμεσα την παροχή ρεύματος και τον συναγερμό όταν εμφανίζεται διαρροή του περίβλημα ή υπερτάραγμα, προστατεύοντας αποτελεσματικά την προσωπική ασφάλεια του χειριστή και την αξιοπιστία του εξοπλισμού.

Εσωτερική επεξεργασία: το εσωτερικό είναι σφραγισμένο με ανθεκτική στη διάβρωση και μονωτική επωξική πλάκα, η οποία έχει την επίδραση της μόνωσης και της πρόληψης της διάβρωσης

Μέγεθος εξοπλισμού: L1300mm*W800mm*H1700mm

Ηλεκτρική παροχή: 220V 50/60hz

Βάρος του εξοπλισμού: 120 kg
