Μηχανή δοκιμής ίχνη διαρροής υψηλής τάσης

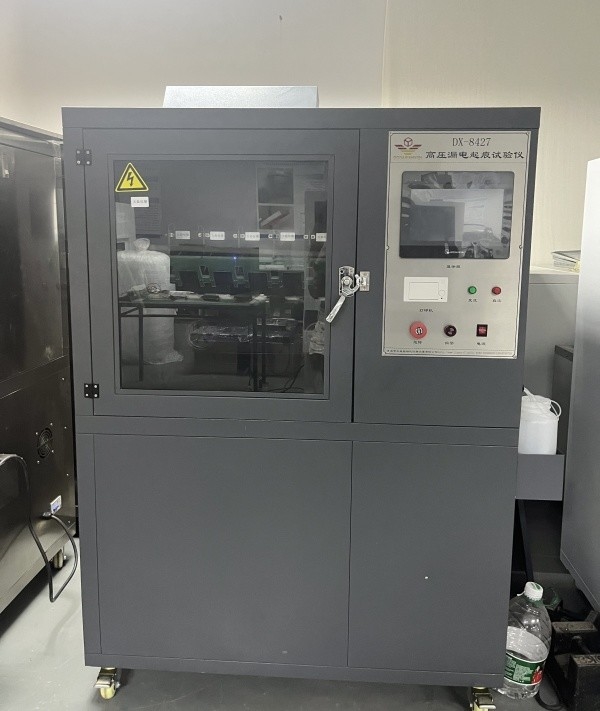

DX8427 HΜηχανή δοκιμής ίχνους υψηλής τάσης

1,SΠεδίο εφαρμογής:

Κυρίως κατάλληλο για τη δοκιμή της αντίστασης ηλεκτρικών και ηλεκτρονικών προϊόντων, οικιακών συσκευών και των υλικών τους σε ηλεκτρικό ίχνος και διάβρωση, προσομοιώνοντας τη χρήση υγρών ρύπων και επικλινών επιφανειακών δειγμάτων σε συχνότητα ισχύος (48Hz -62Hz). Αξιολογήστε το επίπεδο αντίστασης των μονωτικών υλικών που χρησιμοποιούνται υπό σκληρές περιβαλλοντικές συνθήκες μέσω της μέτρησης της αντίστασης στην ηλεκτροδότηση και τη διάβρωση.. Υπό την επίδραση της υγρασίας και των ακαθαρσιών στα ηλεκτρικά προϊόντα, μπορεί να προκληθεί διαρροή μόνωσης μεταξύ φορτισμένων μερών διαφορετικής πολικότητας ή μεταξύ φορτισμένων μερών και γειωμένου μετάλλου. Το προκύπτον τόξο μπορεί να προκαλέσει βλάβη, βραχυκύκλωμα ή διάβρωση υλικού λόγω εκφόρτισης, ακόμη και να οδηγήσει σε πυρκαγιά. Αυτός ο ελεγκτής είναι μια καταστροφική δοκιμή που προσομοιώνει την παραπάνω κατάσταση στα μονωτικά υλικά, που χρησιμοποιείται για τη μέτρηση και την αξιολόγηση της σχετικής αντίστασης στη διαρροή και τη σήμανση των μονωτών υπό την επίδραση ηλεκτρικού πεδίου και νερού που περιέχει ακαθαρσίες σε καθορισμένη τάση. Είναι κατάλληλο για στερεά ηλεκτρικά μονωτικά υλικά και τα προϊόντα τους σε ηλεκτρικά και ηλεκτρονικά προϊόντα, οικιακές συσκευές, όπως υποδοχές ρελέ, καλύμματα διακοπτών μετατροπής, επαφείς κ.λπ.

2, Συμμόρφωση με πρότυπα:

Σύμφωνα με τις απαιτήσεις των GB/T6553-2014/IEC60587-1984 "Μέθοδος Δοκιμής για την Αξιολόγηση της Αντίστασης των Ηλεκτρικών Μονωτικών Υλικών σε Ιχνηλασιμότητα και Διάβρωση υπό Σκληρές Περιβαλλοντικές Συνθήκες" και DL/T810-2002 "Τεχνικές Συνθήκες για ± 500kV DC Rod Suspension Composite Insulators", τα προσομοιωμένα στοιχεία δοκιμής που καθορίζονται στο πρότυπο για Δοκιμή Ιχνών Διαρροής AC/DC Μονωτικών Υλικών, εφαρμόσιμα σε καουτσούκ, πλαστικό και άλλα ηλεκτρικά μονωτικά υλικά όπως η μέθοδος επικλινής επιπέδου. Πρότυπο για πέντε σετ ελεγκτών καουτσούκ σιλικόνης και ελεγκτών σιλικόνης

Τεχνικές παράμετροι:

Ηλεκτρόδιο: πάχους 0,5mm Υλικό: ανοξείδωτο ατσάλι;

Απόσταση μεταξύ άνω και κάτω ηλεκτροδίου: 50,0mm ± 0,1;

Τάση δοκιμής: 100V-6000V συνεχώς ρυθμιζόμενη;

Ρυθμιστής τάσης: Έξοδος: ρυθμιζόμενη από 0~250V, με χωρητικότητα 5KVA;

Όταν το ρεύμα του κυκλώματος είναι 60mA, διακόψτε την έξοδο τάσης;

Χρόνος δοκιμής: 6 ώρες;

Ακρίβεια σταγόνας: 0,5%;

Σταθερότητα τάσης: ± 1%;

Ρυθμιστής τάσης υψηλής ακρίβειας: Έξοδος AC220V. Ισχύς 6000W. Ακρίβεια ± 1%;

Μετασχηματιστής δοκιμής: Χωρητικότητα 5KVA. Μέγιστη τάση εξόδου AC6000V (ή DC6000V προαιρετικά);

Ανίχνευση ίχνους: Σύμφωνα με το πρότυπο GB/T6553-2003/4.1.2, εφαρμόστε μια τάση (2,5kV, 3 5kV και 4,5kV) και στάξτε το μολυσμένο υγρό με μια ορισμένη ροή. Εάν το ρεύμα είναι κάτω από 60mA για 6 ώρες χωρίς ροή, θεωρείται ότι έχει περάσει;

Συσκευή σταγόνας: χρησιμοποιώντας μια περισταλτική αντλία ακριβείας Ralph, με εύρος ροής 0,00185-20 χιλιοστόλιτρα ανά λεπτό, ταχύτητα λειτουργίας 0,1-50 στροφές ανά λεπτό και σφάλμα ακρίβειας ροής μικρότερο από 0,5%;

Τάση εξόδου: AC/DC (εναλλασσόμενη)

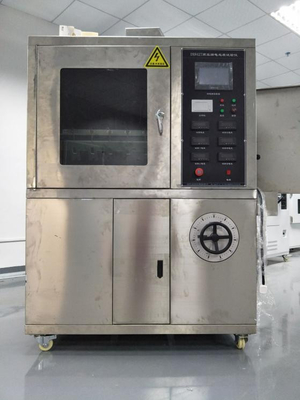

Περίβλημα: Κατασκευασμένο από ανοξείδωτο ατσάλι SUS304 (βουρτσισμένη επιφάνεια);

Η δεξαμενή λυμάτων είναι κατασκευασμένη από ανοξείδωτο ατσάλι 316 και είναι εξοπλισμένη με συσκευή στεγανοποίησης.

Όγκος είναι 0,56m3, όγκος θαλάμου: 900L * 650W * 950H (mm);

Διαστάσεις οργάνου: 1200L * 750W * 1800H (mm), μήκος 750 * πλάτος 1180 * ύψος 1760mm, ξύλινο κουτί 890 * 1320 * 1900

Βάρος: περίπου 200KG

Συσκευή ελέγχου: Υιοθετεί έλεγχο PLC + έλεγχο οθόνης αφής Taiwan Weinview, ακριβή έλεγχο, απλή λειτουργία, πλήρως ανθρωποκεντρικό σχεδιασμό, αυτόματη δημιουργία αναφορών μετά τη δοκιμή και ο επιτραπέζιος θερμικός εκτυπωτής μπορεί να εκτυπώσει τα αποτελέσματα της δοκιμής έγκαιρα;

Αριθμός ομάδων δοκιμών: Πέντε ομάδες (κατά τη διάρκεια της δοκιμής, μία αντλία ελέγχει μία ομάδα σταγόνων και η διαδικασία δοκιμής δεν επηρεάζει η μία την άλλη, κάτι που δεν είναι συνηθισμένο στην αγορά καθώς μία αντλία ελέγχει πέντε ομάδες) (μπορεί να δοκιμαστεί ξεχωριστά ή μαζί)

Βήματα δοκιμής:

Προετοιμασία πειράματος: Εκτός αν ορίζεται διαφορετικά, το πείραμα πρέπει να διεξάγεται σε θερμοκρασία περιβάλλοντος (23±2)°C, με πέντε δείγματα να δοκιμάζονται για κάθε υλικό. Κατά την εγκατάσταση του δείγματος, η ματ επιφάνεια δοκιμής πρέπει να είναι στραμμένη προς τα κάτω, σχηματίζοντας γωνία 45° με το οριζόντιο επίπεδο. Όπως φαίνεται στο Σχήμα 3β, η απόσταση μεταξύ των δύο ηλεκτροδίων είναι (50 ± 0,5) mm

Σημείωση:Χρησιμοποιήστε νέα επιθέματα φίλτρου χαρτιού για κάθε πείραμα.

Αρχικά, εγχύστε το μολυσμένο υγρό στην επένδυση φίλτρου χαρτιού για να υγρανθεί πλήρως το φίλτρο χαρτιού. Ρυθμίστε τη ροή του μολυσμένου υγρού και διορθώστε τη ροή σύμφωνα με τις διατάξεις του Πίνακα 1. Παρατηρήστε τη ροή για τουλάχιστον 10 λεπτά για να διασφαλίσετε ότι το μολυσμένο υγρό ρέει σταθερά προς τα κάτω στην επιφάνεια του δείγματος μεταξύ των δύο ηλεκτροδίων. Το μολυσμένο υγρό πρέπει να ρέει από την αξονική οπή του άνω ηλεκτροδίου αντί να υπερχειλίζει από το πλάι ή την κορυφή του φίλτρου χαρτιού.

Εφαρμογή τάσης

Μέθοδος 1: Μέθοδος ίχνους σταθερής τάσης.

Όταν το μολυσμένο υγρό ρέει ομοιόμορφα με τη ροή που καθορίζεται στον Πίνακα 1, κλείστε τον διακόπτη και αυξήστε την τάση σε μία από τις πιο κατάλληλες τιμές τάσης 2,5 kV, 3,5 kV ή 4,5 kV. Ξεκινήστε τη χρονομέτρηση και διατηρήστε την τάση σταθερή για 6 ώρες.

Εάν είναι απαραίτητο να δοκιμαστεί σε υψηλότερη ή χαμηλότερη τάση, θα ληφθεί ένα άλλο σετ πέντε δειγμάτων για κάθε προτιμώμενη τάση δοκιμής για δοκιμή.

Η σταθερή τάση ίχνους είναι η υψηλότερη τάση στην οποία όλα τα πέντε δείγματα δεν έχουν υποστεί ζημιά αφού υποβληθούν σε 6 ώρες.

Τα υλικά ταξινομούνται ως εξής:

Επίπεδο 1A0 ή 1B0: Σύμφωνα με το κριτήριο αξιολόγησης Α ή το κριτήριο αξιολόγησης Β, εάν οποιοδήποτε δείγμα αποτύχει εντός 6 ωρών στα 2,5kV;

Επίπεδο 1A2.5 ή 1B2.5: Εάν και τα πέντε δείγματα μπορούν να αντέξουν τάση 2,5kV για 6 ώρες και οποιοδήποτε δείγμα αποτύχει εντός 6 ωρών στα 3,5kV;

Επίπεδο 1A3.5 ή 1B3.5: Εάν και τα πέντε δείγματα μπορούν να αντέξουν τάση 3,5kV για 6 ώρες και οποιοδήποτε δείγμα αποτύχει εντός 6 ωρών στα 4,5kV;

Επίπεδο IA4.5 ή 1B4.5: Εάν και τα πέντε δείγματα μπορούν να αντέξουν τάση 4,5kV για 6 ώρες; Σε κάθε περίπτωση, πρέπει να αναφέρεται το μέγιστο βάθος διάβρωσης

Μέθοδος 2: Μέθοδος ίχνους σταδιακής τάσης:

Επιλέξτε μια τάση εκκίνησης με τιμή πολλαπλάσιο των 250V, ξεκινώντας από την αρχή, έτσι ώστε να μην υπάρχει παραβίαση του κριτηρίου αξιολόγησης Α (ρεύμα που υπερβαίνει τα 60 mA) πριν από την τρίτη τάση επιπέδου (μπορεί να απαιτείται προκαταρκτική δοκιμή). Όταν το μολυσμένο υγρό ρέει ομοιόμορφα με την καθορισμένη ροή, κλείστε τον διακόπτη και αυξήστε την τάση στην επιλεγμένη τιμή, διατηρήστε την τάση για 1 ώρα και στη συνέχεια αυξήστε σταδιακά την τάση κατά 250 V κάθε ώρα μέχρι να συμβεί η βλάβη σύμφωνα με το κριτήριο αξιολόγησης Α, και καταγράψτε την. Όταν η τάση αυξάνεται, η ροή του μολυσμένου υγρού και η αντίσταση του αντιστάτη σειράς πρέπει επίσης να αυξάνονται σύμφωνα με τις διατάξεις του Πίνακα 1.

Η σταδιακή ηλεκτροχημική τάση είναι η υψηλότερη τάση στην οποία και τα πέντε δείγματα δεν έχουν υποστεί ζημιά μετά από 1 ώρα.

Τα υλικά ταξινομούνται ως εξής:

Επίπεδο 2Ax, όπου x είναι η υψηλότερη τάση που μπορεί να αντέξει το δοκιμαζόμενο υλικό, εκφρασμένη σε kV.

Σημείωση 1: Θα υπάρχει αναπόφευκτα σημαντικό φαινόμενο τρεμοπαίγματος. Εάν όχι, το κύκλωμα, η ροή του μολυσμένου υγρού και η ειδική αντίσταση του μολυσμένου υγρού πρέπει να ελεγχθούν προσεκτικά.

Φλας αναφέρεται σε ένα μικρό κίτρινο έως λευκό (περιστασιακά μπλε σε ορισμένα υλικά) τόξο που εμφανίζεται ακριβώς πάνω από τα δόντια του κάτω ηλεκτροδίου μέσα σε λίγα λεπτά από την εφαρμογή τάσης.

Αν και η εκφόρτιση μπορεί να πηδήξει από το ένα δόντι στο άλλο πριν τελικά εμφανιστεί ένα σταθερό μικρό φωτεινό "hotspot", αυτές οι εκφορτίσεις πραγματοποιούνται βασικά με συνεχή τρόπο. Αυτά τα "hotspots" μπορούν να κάψουν την επιφάνεια του δείγματος και μπορεί τελικά να οδηγήσουν σε ηλεκτροχημική βλάβη. Η γρήγορη εκφόρτιση στην επιφάνεια του δείγματος μεταξύ των δύο ηλεκτροδίων μπορεί να μην προκαλέσει ίχνη.

Σημαντικά φαινόμενα τρεμοπαίγματος μπορούν επίσης να παρατηρηθούν χρησιμοποιώντας παλμογράφο καθοδικών ακτίνων. Μπορεί να ληφθεί σήμα και από τα δύο άκρα ενός αντιστάτη (όπως 3301Z, 2W) που συνδέεται σε σειρά με μια συσκευή υπερέντασης.

Το κανονικό τρεμόπαιγμα μπορεί να παρατηρηθεί από την συνεχή, αλλά άνιση, και διακοπτόμενη κυματομορφή ρεύματος συχνότητας ισχύος σε κάθε μισό κύκλο.

Σημείωση 2: Πριν το ίχνος φτάσει στο άνω ηλεκτρόδιο, όταν ένα ρεύμα 60mA διαρρέει το αγώγιμο ίχνος και τον ηλεκτρολύτη που διατηρείται στην επιφάνεια του δείγματος, η συσκευή υπερέντασης πρέπει να ενεργοποιηθεί.

Σημείωση 3: Το βάθος διάβρωσης πρέπει να μετρηθεί μετά από ξύσιμο ή χρήση άλλων μεθόδων για την αφαίρεση μονωτικού υλικού και υπολειμμάτων που έχουν αποσυντεθεί. Προσέξτε να μην αφαιρέσετε υλικό δοκιμής που δεν έχει υποστεί ζημιά.

Αυτό το όργανο έχει σχεδιαστεί αυστηρά σύμφωνα με τα πρότυπα GB/T6553-2003 και IEC60587-2007.

Πρότυπο βασισμένο σε: GB/T6553-2014/IEC60587:2007 Μέθοδος Δοκιμής για την Αξιολόγηση της Αντίστασης στην Ιχνηλασιμότητα και Διάβρωση Ηλεκτρικών Μονωτικών Υλικών που Χρησιμοποιούνται υπό Σκληρές Περιβαλλοντικές Συνθήκες

Μέθοδος 1: Μέθοδος ίχνους σταθερής τάσης;

Μέθοδος 2: Μέθοδος ίχνους σταδιακής τάσης.

Τελευταίο πρότυπο GB/T6553-2014/IEC60587:2007

Οι κύριες διαφορές μεταξύ GB/T6553-2014 και GB/T6553-2003 είναι:

Αυτό το πρότυπο συντάσσεται σύμφωνα με τους κανόνες που δίνονται στο GB/T 1.1-2009.

Αυτό το πρότυπο αντικαθιστά το GB/T 6553-2003<.

Σε σύγκριση με το GB/T 6553-2003, οι κύριες αλλαγές σε αυτό το πρότυπο είναι οι εξής:

——Το όνομα αυτού του προτύπου έχει αλλάξει σε "Μέθοδος Δοκιμής για την Αξιολόγηση της Αντίστασης στην Ιχνηλασιμότητα και Διάβρωση Ηλεκτρικών Μονωτικών Υλικών που Χρησιμοποιούνται υπό Σκληρές Περιβαλλοντικές Συνθήκες";

——Η συχνότητα ισχύος έχει αλλάξει από "48 Hz -62 Hz" σε "45 Hz -65 Hz" (βλ. Κεφάλαιο 1, έκδοση 2003 Κεφάλαιο 1);

——Ο καθαρισμός του δείγματος καθορίζεται σαφώς στην προετοιμασία του δείγματος (βλ. 3.2, έκδοση 2003 3.2);

——Αλλαγή "... μπορεί να δράσει όταν υπερβαίνει τα 60 mA για 2 δευτερόλεπτα..." σε "... μπορεί να δράσει όταν υπερβαίνει τα 60 mA ή 6 mA για 2 έως 3 δευτερόλεπτα..." (βλ. 4.1.4 της έκδοσης 4.1.4, 2003);

——Προστέθηκε "4.6 συσκευή εξαερισμού" (βλ. 4-6);

-1. Αλλαγή "σε γωνία 45 ° προς τον ορίζοντα" σε "σε γωνία 45 ° ± 2 ° προς τον ορίζοντα" και προσθήκη του περιεχομένου "5 δείγματα μπορούν να δοκιμαστούν μαζί ή ανεξάρτητα" (βλ. 5.1.2 της έκδοσης 5.1.2, 2003);

1. Προστέθηκε το περιεχόμενο του "βραχίονα" και των "εικονογραφημένων παραδειγμάτων" (βλ. 5.1.3 της έκδοσης 5.1.3, 2003);

Αυτό το πρότυπο 5.4 αντικαθιστά το περιεχόμενο του προτύπου κρίσης τερματισμού στο Κεφάλαιο 1 του GB/T 6553... 2003 και προσθέτει το περιεχόμενο "Όταν το δείγμα έχει τρύπες λόγω συγκεντρωμένης διάβρωσης ή παίρνει φωτιά, θεωρείται ότι έχει φτάσει στο τέλος" (βλ. Κεφάλαιο l της έκδοσης 5.42003).

Η μέθοδος μετάφρασης που χρησιμοποιείται σε αυτό το πρότυπο είναι ισοδύναμη με τη χρήση του IEC 60587:2007.

Αυτό το πρότυπο προτείνεται από την Ένωση Ηλεκτρικής Βιομηχανίας της Κίνας.

Αυτό το πρότυπο υπάγεται στην αρμοδιότητα της Εθνικής Τεχνικής Επιτροπής για την Αξιολόγηση και Τυποποίηση Ηλεκτρικών Μονωτικών Υλικών και Μονωτικών Συστημάτων (SAC/TC 301).

Οι κύριες μονάδες σύνταξης αυτού του προτύπου είναι το Guilin Electric Appliance Science Research Institute Co., Ltd., το Shenzhen Institute of Standards and Technology, η Guangdong Biaomei Silicon Fluoride New Materials Co., Ltd. και το Beijing Institute of Electrical Technology and Economics in the Machinery Industry.

Οι κύριοι συντάκτες αυτού του προτύπου είναι οι Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying και Guo Liping.

Οι προηγούμενες εκδόσεις αυτού του προτύπου έχουν εκδοθεί ως εξής:

——GB/T 6553-1986, GB/T 6553-2003.
