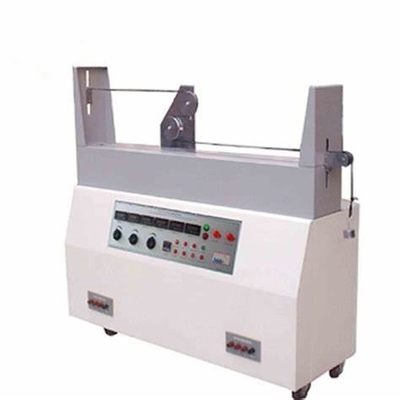

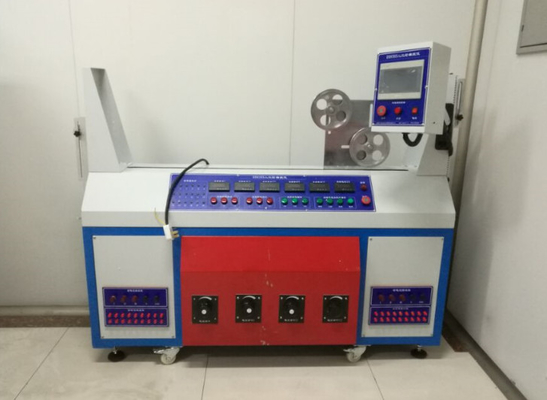

Ηλεκτρονικό καλώδιο και καλώδιο Δύο Τρεις τροχοί μηχανή δοκιμής κάμψης για τη μέτρηση της μηχανικής αντοχής των καλωδίων με μόνωση PVC

DX8393 Δοκιμή κάμψης καλωδίου και καλωδίου δύο τριών τροχώνΕργαστήριο

1, Εφαρμόσιμο πεδίο εφαρμογής:

Κατά κύριο λόγο κατάλληλο για τη μέτρηση της μηχανικής αντοχής καλωδίων με μόνωση από PVC ή καλωδίων με μόνωση από καουτσούκ και εξαιρετικά ευέλικτων καλωδίων με ονομαστική τάση 450/750V ή χαμηλότερη και με δύο ή περισσότερους πυρήνες.Η απόδοσή του και η δομή του πρέπει να πληρούν τα εθνικά πρότυπα της GB/T 5013.2-2008, GB/T 5013.8-2008 και GB/T 5023.2-2008. Το όργανο διαθέτει τα χαρακτηριστικά της καινοτόμου σχεδίασης εμφάνισης, αξιόπιστης απόδοσης και δομής, βολικής λειτουργίας, διπλής χρήσης μιας μηχανής,και υψηλή ακρίβεια των δεδομένων δοκιμής. Διακοσμικές διεπαφές επικοινωνίας RS232, RS485 ή Ethernet για την έξοδο και ανάκτηση πειραματικών δεδομένων. IEC60227-2:2003

2, Βασικές τεχνικές παραμέτρους:

1) Δύο γύροι

• Η τάση τροφοδοσίας: AC 380 V τριστάσιο τετρασύρματο.
• Δύναμη κινητήρα: 200 W.
• Μετακίνηση με αυτοκίνητο: ≥ 1 m.
• Ταχύτητα του αυτοκινήτου: 0,33 m/s (προσαρμόσιμη).
• Δοκιμαστική τάση: 180V/450V (προσαρμόσιμη).
• μήκος δείγματος: 5000 mm.
• Το ρεύμα δείγματος: 0-35 A (προσαρμόσιμο).
• Πίνακας μέτρησης: 15000 επιστροφές μπορούν να ορίζονται εκ των προτέρων.
• Διάμετρος τροχαλιού: φ 60 φ 80 φ 120 φ 160 φ 200 (κάθε με 2 επίπεδες αυλακώσεις).
• Μάζα βαρέος σφυριού: δύο το καθένα, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg και 4,0 kg.

2) Τρεις τροχοί

• Η τάση τροφοδοσίας: AC 380 V τριστάσιο τετρασύρματο.
• Δύναμη κινητήρα: 200 W.
• Μετακίνηση με αυτοκίνητο: ≥ 1 m.
• Ταχύτητα του οχήματος: 0,1 m/s (προσαρμόσιμη).
• Δοκιμαστική τάση: 180V/450V (προσαρμόσιμη).
• μήκος δείγματος: 5000 mm.
• ρεύμα δειγματοληψίας: 0-35A (προσαρμόσιμο).
• Βάρος βαρέος σφυριού: δύο το καθένα για 21N, 28N, και 42N.
• Διάμετρος τροχαλιού: φ 40 φ 45 φ Δύο για κάθε 50.

3Δοκιμασμός:

1) Τύποι δειγμάτων δοκιμής: δύο πυρήνες μονοφασικής, δύο πυρήνες τριφασικής, τρεις πυρήνες τριφασικής, τρεις πυρήνες τετραφασικής.

2) Μέθοδοι δοκιμής: Χωρίς φορτίο, μονοφασικά (δύο πυρήνες), τριφασικά (τρία-φασικά τρία καλώδια/τρία-φασικά τέσσερα καλώδια), καλώδια με περισσότερους από πέντε πυρήνες,και καλώδια με λιγότερους από 18 πυρήνες μπορούν να επιλεγούν ανά πάσα στιγμή.

3) Επιθεώρηση αποτυχίας δείγματος δοκιμής:

• Ενδεικτική ένδειξη του αμπερόμετρου: Οι φάσεις Α, Β και Γ αποσυνδέονται και κλείνουν αυτόματα.
• Δείκτης ρεύματος: A/B, A/C, B/C βραχυκύκλωμα και σήμα συναγερμού για αυτόματη διακοπή.
• Δείκτης ρεύματος: Α, Β, Γ και συναγερμός βραχυκυκλώματος τροχαίου και αυτόματη διακοπή.
• Για δείγματα με πέντε ή περισσότερους πυρήνες, δεν εφαρμόζεται ρεύμα φορτίου.Αν υπάρχει διακόπτης, το σύστημα θα σταματήσει αυτόματα.
