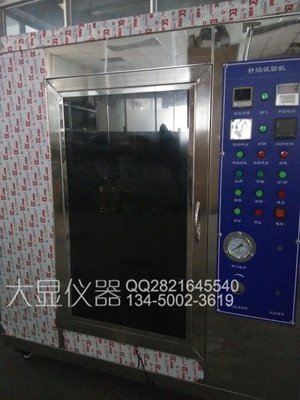

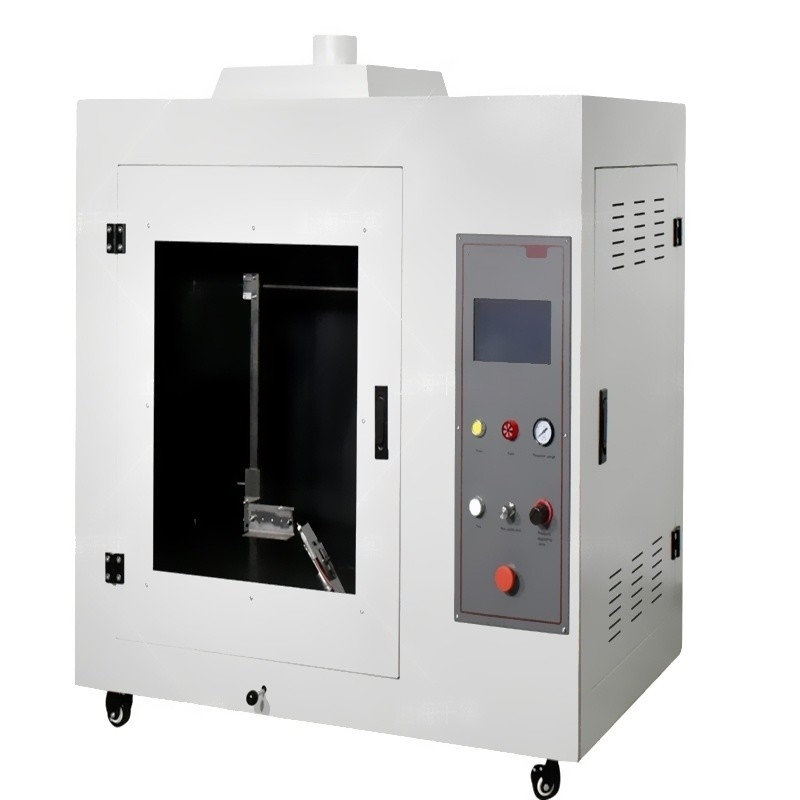

Εξοπλισμός δοκιμής φλόγας βελόνων για εξαρτήματα και συγκροτήματα ηλεκτρικών μηχανημάτων

Αρχή λειτουργίας:

Λόγω συνθηκών βλάβης στο προϊόν, όπως ρεύμα βλάβης που ρέει μέσω της διαρροής, υπερθέρμανση συστατικών ή μερών, κακή επαφή κλπ., μπορεί να προκληθούν φλόγες,Που μπορεί να πυροβολήσει σε κοντινά μέρη.Η δοκιμή φλόγας της βελόνας προσομοιώνει τις μικρές φλόγες που παράγονται στο εσωτερικό του προϊόντος υπό συνθήκες βλάβης και αξιολογεί τον κίνδυνο πυρκαγιάς χρησιμοποιώντας τεχνολογία προσομοίωσης.

Πρότυπα δοκιμών:

Συμμορφώνεται με τα πρότυπα δοκιμών των GB/T5169.5 και IEC60695-2-2 "Ελέγχος κινδύνου πυρκαγιάς για ηλεκτρικά και ηλεκτρονικά προϊόντα - Μέρος 2: Μέθοδοι δοκιμής - Μέρος 2: Δοκιμή φλόγας βελόνας".

Εφαρμόσιμο πεδίο εφαρμογής:

Ο δοκιμαστής φλόγας είναι κυρίως κατάλληλος για εξαρτήματα, εξαρτήματα και συγκροτήματα ηλεκτρικών και ηλεκτρονικών προϊόντων, οικιακών συσκευών, όπως πλαίσια καλωδίωσης, φυγόκεντροι διακόπτες, πρίζες μαγειρέματος ρυζιού,κλπ.

Τεχνικές παραμέτρους:

Πυροσβεστήρας: 35mm μήκος, εσωτερική διάμετρος: 0,5mm

Πρότυπο για την ανάφλεξη φλόγας: ύψος φλόγας 12 mm

Συσκευή μέτρησης θερμοκρασίας:

Τα θερμοσύνδετα είναι θωρακισμένα με Φ 0,5 mm νήμα τύπου K, θερμοκρασία μέτρησης: 1050 °C

Μεταφορά θερμότητας από χαλκό: Φ 4,0x6,0 mm

Ταχύτητα θέρμανσης: 23,5S στους 100-700 °C

Ο όγκος του θαλάμου δοκιμής: 0,5M3, d×w×h: 60×95×90cm

Εξωτερικές διαστάσεις: d×w×h: 61×120×105cm

Υλικό εξωτερικού κουτιού: ατσάλι ατσάλι.

Γιατί να χρησιμοποιήσετε ένα μηχάνημα δοκιμής φλόγας βελόνας:

Η προστασία από πυρκαγιά (προστασία από πυρκαγιά, επιβράδυνση της φλόγας) ήταν πάντοτε μια πρόταση κοινωνικής ασφάλειας.Η ευαισθητοποίηση σχετικά με την προστασία από πυρκαγιά (προληπτική πυρκαγιά και επιβράδυνση της φλόγας) έχει επίσης φτάσει σε υψηλό σημείο.Επομένως, όταν χρησιμοποιούμε ηλεκτρικά και ηλεκτρονικά προϊόντα, εξαρτήματα και συστατικά των οικιακών συσκευών, η προστασία από τις πυρκαγιές και η καθυστέρηση της φλόγας έχουν γίνει κορυφαία προτεραιότητα για τη χώρα.Χρειαζόμαστε επίσης ένα πείραμα με φλόγα βελόνας..

Υπό ποιες συνθήκες είναι κατάλληλες οι οικιακές συσκευές, τα ηλεκτρικά και τα ηλεκτρονικά προϊόντα για τις μηχανές δοκιμής καύσης με φλόγα βελόνας

Όταν η μέθοδος δοκιμής θερμού καλωδίου ή η μέθοδος δοκιμής οριζόντιας κάθετης καύσης δεν είναι κατάλληλη για μικρά μέρη (ή κατασκευαστικά στοιχεία), μπορεί να χρησιμοποιηθεί η μέθοδος δοκιμής με φλόγα βελόνας.Εάν το δείγμα δοκιμής ανάψει κατά τη διάρκεια της δοκιμής με καυτό σύρμα, ο κίνδυνος καύσης που δημιουργείται πρέπει επίσης να δοκιμαστεί με φλόγα βελόνας.

Σημείωση: Αυτή η μηχανή δοκιμής φλόγας βελόνας είναι ένας από τους συνιστώμενους εξοπλισμούς για οικιακά και παρόμοια ηλεκτρικά κέντρα δοκιμών σύμφωνα με τις GB/T4706 και IEC60335-1.

Πρότυπα αναφοράς:IEC 884-1, GB2099.1, VDE, IEC335, GB4706.1, GB5169.5, UL1694.

Τεχνική περιγραφή:

Αυτό το προϊόν βασίζεται στη χρήση ηλεκτρονικών και ηλεκτρικών προϊόντων.κακή επαφήΜπορεί επίσης να πυροβολήσει σε κοντινά μέρη.Η δοκιμή αυτή προσομοιώνει τις μικρές φλόγες που παράγονται στο εσωτερικό του προϊόντος υπό συνθήκες βλάβης και χρησιμοποιεί τεχνολογία προσομοίωσης για την αξιολόγηση του κινδύνου πυρκαγιάς.Όταν η μέθοδος δοκιμής θερμού καλωδίου ή η μέθοδος δοκιμής οριζόντιας κάθετης καύσης δεν είναι κατάλληλη για μικρά μέρη (ή εξαρτήματα), μπορεί να χρησιμοποιηθεί η μέθοδος δοκιμής με φλόγα βελόνας.Εάν το δείγμα ανάψει κατά τη διάρκεια της δοκιμής με καυτό σύρμα, ο κίνδυνος καύσης που δημιουργείται πρέπει επίσης να δοκιμάζεται με φλόγα βελόνας.Κεντροφυγά διακόπτες, και πρίζες για τη μαγειρική.

Βασικές προδιαγραφές:

1) Όγκος μέσα στο κουτί: ≥ 0,5 κυβικά μέτρα, με γυάλινη πόρτα παρατήρησης

2) Καύσιμο: βουτάνιο

3) Προδιαγραφές καυστήρα: μήκος άνω των 35 mm, εσωτερική διάμετρος Ø 0,5 mm ± 0,1 mm, εξωτερική διάμετρος που δεν υπερβαίνει το Ø 0,9 mm

4) Υψόμετρος φλόγας: 12 mm ± 1 mm ρυθμιζόμενο

5) Θερμοκρασία φλόγας: Μέσα σε 23,5 ± 1 S, ο χρόνος αύξησης από 100 °C σε 700 °C

6) Χρονοδιακόπτης: ρυθμιζόμενος στο εύρος 0~99 λεπτά και 99 δευτερόλεπτα, με ρυθμιζόμενο χρόνο καύσης και καταγεγραμμένη διάρκεια καύσης

7) Εξοπλισμός ασφαλείας: Το μηχάνημα αυτό είναι εξοπλισμένο με συσκευή συναγερμού διαρροής αερίου.,και να ενεργοποιήσει το σύστημα εξάτμισης για την εξάτμιση του αερίου μέσα στο δοχείο δοκιμής μέχρις ότου η ποιότητα του αέρα μέσα στο δοχείο επιστρέψει στην κανονική τιμή

8) Χαρακτηριστικά του προϊόντος: Ο θάλαμος καύσης αυτού του δοκιμαστή υιοθετεί ηλεκτροστατική ζωγραφική ψεκασμού, η οποία έχει μια όμορφη εμφάνιση και είναι ανθεκτική στη διάβρωση από καπνό και αέρια.Τριδιάστατο ρυθμιζόμενο μαξιλάρι, αυτόματο σύστημα ελέγχου, ανεξάρτητος εξαερισμός, βολική παρατήρηση και καταγραφή, σταθερή και αξιόπιστη.

9) Τροφοδοσία ενέργειας: AC220V/50Hz
