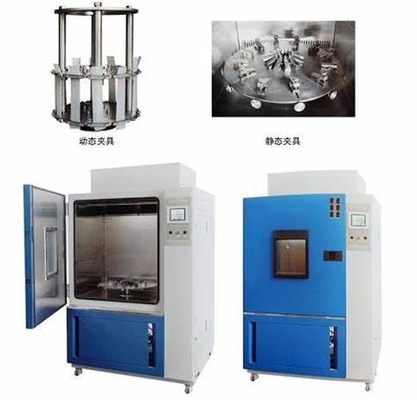

Μηχανή δοκιμής αντοχής στο όζον για μη αντιδραστικά υλικά στο όζον για την εκτίμηση της αντοχής του ελαστομερίου

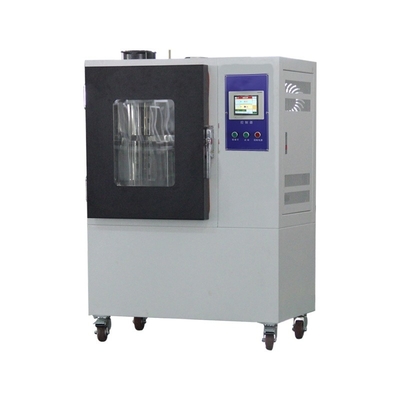

DX7120Η συσκευή δοκιμής αντοχής στο όζον

1. Πρότυπα:

Συμμορφώνεται με το πρότυπο IS 10810 (μέρος 13), την IEC 60811-403, την ASTM D 470, το πρότυπο IS 3400 (μέρος 20): 1994, το πρότυπο ISO 1431-1/1994 και το πρότυπο ASTM 4575.

2Σύνοψη:

Σύμφωνα με το IS 10810 (μέρος 13), την IEC 60811-403, την ASTM D 470, το IS 3400 (μέρος 20): 1994,ISO 1431-1/1994 και ASTM 4575 για την εκτίμηση της αντοχής των ελαστομερών και πολυμερών υλικών των καλωδίων στην επίθεση του όζοντοςΗ συσκευή δοκιμής περιλαμβάνει θάλαμο δοκιμής, γεννήτρια όζοντος με τροφοδοσία υψηλής τάσης και ελεγκτή, στεγνωτήρα/καθαριστήρα αέρα, ελεγκτή μετρητή ροής, θάλαμο ελέγχου θερμοκρασίας,ένα γυάλινο όργανο, φορέα δείγματος για χημικές δοκιμές και συσκευή ανίχνευσης του όζοντος.

3Τεχνικές παραμέτρους:

1) Ο θάλαμος δοκιμής πρέπει να είναι κατασκευασμένος από μη αντιδραστικό υλικό για το όζον, κατά προτίμηση από ανοξείδωτο χάλυβα.

2) Ο θάλαμος πρέπει να έχει όγκο τουλάχιστον 60 λίτρων και να είναι ψυγείο με θέρμανση και ψύξη

3) Η θερμοκρασία του θαλάμου δοκιμής πρέπει να ελέγχεται από ηλεκτρονικό ψηφιακό ελεγκτή ένδειξης θερμοκρασίας με τη χρήση του αισθητήρα PT-100.

4) Το απαιτούμενο εύρος θερμοκρασίας είναι από 10°C έως 80°C και η ακρίβεια ελέγχου είναι καλύτερη από ±1°C

5) The inner chamber should be accessible through a door with an appropriate closing mechanism and sealing to prevent partial pressure loss or adverse effects on ozone concentration levels throughout the test.

6) Η πόρτα πρέπει να διαθέτει διάταξη ή μηχανισμό κλειδώματος που να αποτρέπει το τυχαίο άνοιγμα κατά τη διάρκεια της αναμενόμενης διάρκειας της δοκιμής.

7) Η πόρτα πρόσβασης πρέπει να είναι εξοπλισμένη με παράθυρο παρατήρησης από θραυσμένο γυαλί και πρέπει να είναι σφραγισμένη για να αποφεύγεται η μερική απώλεια πίεσης ή δυσμενείς επιπτώσεις στη συγκέντρωση όζοντος κατά τη διάρκεια της δοκιμής..

8) Ο εσωτερικός θάλαμος μπορεί να είναι εξοπλισμένος με φωτεινή πηγή για ενδιάμεση παρατήρηση του δείγματος.

9) Ο εσωτερικός θάλαμος μπορεί να είναι εξοπλισμένος με ράφι ή ράφι για την τοποθέτηση του δείγματος, το υλικό του ράφι δεν πρέπει να αντιδρά με όζον, κατά προτίμηση από ανοξείδωτο χάλυβα,και το ράφι πρέπει να είναι σχεδιασμένο κατά τρόπο που να ελαχιστοποιεί την επίδραση στην εισαγωγή, κυκλοφορία, ανταλλαγή ή εκπομπή του μείγματος αέρα-οζόνου.

10) Απαιτούν συσκευές για την παραγωγή, μέτρηση και έλεγχο της συγκέντρωσης και της μερικής πίεσης του ρεύματος όζοντος του αέρα,και να αποτρέψει την στρωματοποίηση του όζοντος όταν εισάγεται το ρεύμα όζοντος αέρα στον θάλαμο.

4. Η γεννήτρια όζοντος:

1) Η πηγή παραγωγής όζοντος πρέπει να βρίσκεται έξω από τον θάλαμο δοκιμής και η ξένα υλικά στο ρεύμα αερίων πρέπει να φιλτράρονται επαρκώς.

2) Η γεννήτρια όζοντος πρέπει να έχει συγκεντρωτικά ηλεκτρόδια, διαχωρισμένα από ένα λεπτό διαλεκτρικό γυαλί, με τάση που εφαρμόζεται μεταξύ των ηλεκτροδίων.

3) Η γεννήτρια μπορεί να τροφοδοτείται από μετασχηματιστή υψηλής τάσης με μέγιστο εύρος τάσης 20-30 kV και ισχύ εξόδου 8 mA με έλεγχο αλλαγής τάσης.Η ακρίβεια του μετασχηματιστή υψηλής τάσης πρέπει να είναι ± 1%..

4) Το συγκρότημα γεννήτριας όζοντος πρέπει να τοποθετείται σε ξύλινη θήκη για να εξασφαλίζεται η πλήρης ασφάλεια του χειριστή.

5) Η συγκέντρωση του όζοντος πρέπει να μετράται απευθείας με μέτρο όζοντος ή συσκευή ανάλυσης ή ανίχνευσης του όζοντος.η συγκέντρωση όζοντος στον θάλαμο δοκιμής πρέπει να είναι 25 έως 500 pphm (μέρη ανά εκατομμύριο) ή ppb (μέρη ανά δισεκατομμύριο), και ο μετρητής όζοντος θα πρέπει να έχει προαιρετική περιοχή 25 έως 500 pphm/ppb

6) Εκτός από τον ανιχνευτή όζοντος/αναλυτή όζοντος, πρέπει να παρέχονται για επαλήθευση όλα τα εξαρτήματα που απαιτούνται για τη χημική μέθοδο.

5Προμήθεια αέρα:

1) Η πηγή αέρα θα πρέπει να προέρχεται από το περιβάλλον ή την παροχή συμπιεσμένου αέρα και να είναι πλήρως φιλτραρισμένη ή φιλτραρισμένη και απαιτείται ένα στεγνωτήρα αέρα για να αφαιρέσει την υγρασία από τον αέρα

2) Πρέπει να παρέχεται δείκτης υγρασίας που αποτελείται από επαναχρησιμοποιήσιμο τζελ δείκτη υγρασίας.

3) Η ροή του αέρα με την απαιτούμενη συγκέντρωση όζοντος πρέπει να είναι μεταξύ 280 και 560 λίτρων την ώρα και η πίεση του αέρα πρέπει να διατηρείται ελαφρώς υψηλότερη από την ατμοσφαιρική πίεση.

4) Μετρητής ροής με έλεγχο: θα πρέπει να μπορεί να ρυθμίζει την ροή του αέρα πολύ λεπτά στο εύρος 2 έως 20 l/min.

6- Φανατικός κυκλώνας:

1) Για την κυκλοφορία του μείγματος όζοντος, πρέπει να υπάρχει ηλεκτρικός ανεμιστήρας που να μπορεί να διατηρεί σταθερή ταχύτητα καθ' όλη τη διάρκεια της δοκιμής.

2) Η ταχύτητα που μετριέται από 50 mm στο μπροστινό άκρο της λεπίδας του ανεμιστήρα στην πλευρά του θαλάμου αέρα δεν πρέπει να είναι μικρότερη από 0,6 m/s.

3) Ο κινητήρας του ανεμιστήρα δεν πρέπει να βρίσκεται σε εσωτερικούς χώρους.

4) Οι φτερούγες του ανεμιστήρα πρέπει να ενσωματώνονται στον θάλαμο αέρα και να διαχωρίζονται ή να κλείνονται με προστατευτικό δίχτυ ή κλουβί πλέγματος.

7Εργαλεία από γυαλί:

1) Συλλέγονται αέρια όζοντος και προσδιορίζεται η συγκέντρωση του όζοντος με χημική ανάλυση.

8. Κεφάλαιο δείγματος:

1) Πρέπει να τοποθετηθεί στον θάλαμο δοκιμής μηχανική περιστρεφόμενη θύρα επαρκούς μεγέθους και να τοποθετηθεί επάνω της μια λαβή ή να τοποθετηθεί ένα πλαίσιο για την στερέωση του δείγματος.

2) Το δείγμα πρέπει να κινείται με ταχύτητα 20 mm/s έως 25 mm/s σε επίπεδο κάθετο προς την ροή του αέρα.κατά τρόπον ώστε το ίδιο δείγμα να φτάνει στην ίδια θέση στον θάλαμο δοκιμής κάθε 8 έως 12 λεπτά..

9Σύστημα εξάτμισης:

1) Ο θάλαμος δοκιμής πρέπει να είναι εξοπλισμένος με κατάλληλο σύστημα εξάτμισης και συσκευή καταστροφής του όζοντος, όπως καταλυτική συσκευή.

2) The exhaust system must operate in such a way that the air-ozone mixture from the test chamber must be exposed to an appropriate ozone depleting device or catalytic device so as not to introduce it into the ambient atmosphere.

10Δύναμη εισόδου:

Η παροχή ισχύος εισόδου εργασίας είναι 220V+/-10%AC και η συχνότητα είναι 50Hz+/-3%.

11- Καλιμπράρισμα:

1) Οι μετρητές όζοντος/αναλυτές όζοντος, οι μετρητές ροής και οι ρυθμιστές θερμοκρασίας και οι θάλαμοι δοκιμών πρέπει να βαθμολογούνται από διαπιστευμένα εργαστήρια NABL (ISO/IEC 17025).

12Δείξη:

1) Εκπαίδευση για την πλήρη λειτουργία του εξοπλισμού και των συστημάτων ελέγχου σύμφωνα με τις προδιαγραφές του CPRI.

2) Δείχνει και επαληθεύει τη λειτουργία της συσκευής ανίχνευσης όζοντος με χημικές μεθόδους κατά την εγκατάσταση και την έναρξη λειτουργίας.
