Μέθοδος δοκιμής θερμικής αγωγιμότητας με μηχανή πλάκας που εφαρμόζεται στη θερμική αγωγιμότητα ξηρών δειγμάτων πηλού και άμμου

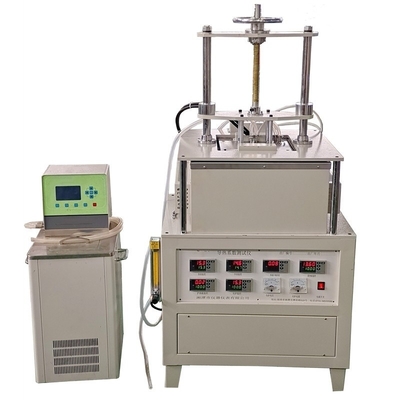

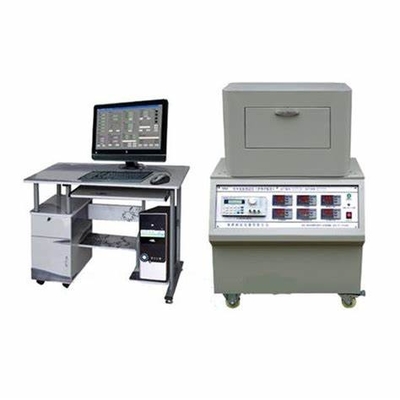

Δοκιμαστής θερμικής αγωγιμότητας DX8377A (μέθοδος πλάκας)

1- Πεδίο εφαρμογής:Εφαρμόζεται σε: θερμική αγωγιμότητα ξηρών δειγμάτων από πηλό και άμμο και θερμική αντίσταση του δείγματος πρέπει να είναι μεγαλύτερη από 0,1m2.K/W.

Η θερμική αγωγιμότητα και η θερμική αντοχή του πηλού και της άμμου ανιχνεύονται με μέτρο ροής θερμότητας,και η αυτόματη ανίχνευση πραγματοποιείται με τη σύνδεση με τον υπολογιστή για να δημιουργήσει μια πειραματική έκθεσηΗ θερμική αγωγιμότητα και η θερμική αντίσταση υπολογίζονται προσθέτοντας σε μία πλευρά του δείγματος σταθερή θερμή επιφανειακή θερμοκρασία.μεταφορά θερμότητας μέσω του δείγματος στην ψυχρή επιφάνεια (θερμοκρασία δωματίου)Είναι ειδικά εξοπλισμένο με γεωτεχνικό βαρέλι δειγματοληψίας και ειδική συσκευή δοκιμής θερμικής χωρητικότητας,που μπορεί να χρησιμοποιηθεί για την ανάλυση της θερμικής αγωγιμότητας και τον προσδιορισμό της ειδικής θερμικής ικανότητας της πηλής, άμμος και άλλα εδάφη.

2Να πληρούν τα πρότυπα:

It conforms to GB/T10295-2008 "Determination of Steady-state Thermal Resistance and Related Characteristics of Thermal Insulation Materials" and ISO/DIS8301 "Determination of Steady-State Thermal Resistance and Related Characteristics ---- Heat Flow Meter Device".

Τρίτον, οι κύριες τεχνικές παραμέτρους

1- Περιοχή θερμικής αγωγιμότητας: 0,015-400W/mk, ακρίβεια καλύτερη από 5%.

(Εφοδιασμένο με στρογγυλό σωλήνα δειγματοληψίας για γεωτεχνικές μετρήσεις, Ф90mm)

2. θερμή θερμοκρασία επιφάνειας: θερμοκρασία δωματίου -99,99 °C, μέτρηση θερμοκρασίας με ψηφιακή οθόνη υψηλού βαθμού, ακρίβεια 0,2 βαθμού, ανάλυση 0,01 °C.

3. Θερμοκρασία ψυχρής επιφάνειας: θερμοκρασία δωματίου, με τη χρήση ψηφιακής οθόνης υψηλού βαθμού για τη μέτρηση της θερμοκρασίας, ακρίβεια 0,2 βαθμών, ανάλυση 0,01 °C.

4. Έλεγχος θερμής θερμοκρασίας επιφάνειας: θερμοκρασία δωματίου -99,99 °C, μέτρηση θερμοκρασίας με ψηφιακή οθόνη υψηλού επιπέδου που ελέγχεται από πρόγραμμα, ακρίβεια 0,2 επιπέδου, ανάλυση 0,01 °C, θέρμανση πιάτων,διπλής κατεύθυνσης έλεγχος του θυρίστορα.

5Τα κρύα νουντλς είναι αναγκαστική ψύξη αέρα.

6- Υιοθετήστε αυτόματη δοκιμή υπολογιστή.

7Το μέτρο ροής θερμότητας WPY υιοθετείται και η παράμετρος ροής θερμότητας είναι 23,26w/m2.mV.

8Το παρμπρίζ από πλαξίγλα χρησιμοποιείται για την άμεση παρατήρηση της πειραματικής διαδικασίας.

9Περιοχή μεταφοράς θερμότητας θερμών και ψυχρών πλάκων: 150×150 (mm).

10- Ρυθμίσιμη απόσταση μεταξύ θερμής και κρύας πλάκας: 0-160 (mm).
