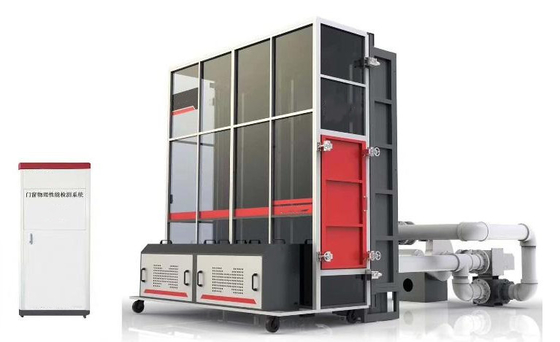

DX8685 Εξοπλισμός δοκιμής απόδοσης για πόρτες και παράθυρα, σύμφωνα με την GB/T 7106-2019

Εργαλεία δοκιμής απόδοσης των θυρών DX8685 και Windows 3

Χρήση εξοπλισμού:Χρησιμοποιείται κυρίως για τη δοκιμή της αεροστεγνότητας, της υδατοστεγνότητας και της αντοχής σε στύση των θυρών και των παραθύρων των κτιρίων.

Συμμορφώνεται με το πρότυπο:σύμφωνα με την GB/T 7106-2019 "Μέθοδος ανίχνευσης της αεροστεγνότητας, της υδροστεγνότητας και της αντίστασης στην πίεση του ανέμου των εξωτερικών θυρών και παραθύρων των κτιρίων".

Τεχνικές παραμέτρους:

1 Αντίσταση στην πίεση του ανέμου: διαφορά στατικής πίεσης: ≥±5000pa Ακριβότητα: ≤2%

Ασύρματη μετατόπιση: 0~50mm Μετατόπιση: ±0,1mm

2. Αεροστεγνότητα: ροή αέρα: 0~300m3/h Ακριβότητα: ροή αέρα≤3%

3. Αδιάβροχο: Σταθερή πίεση: Ρίξεμα νερού: 0-2L/(m2*min) Ακριβότητα: 2L/(m2*min)

Διαφορετική στατική πίεση: ≥ 700pa Ακριβότητα: ≤ 2%

Δυνατότητα διακυμάνσεως: 2~3L/m2*min

Κύκλος: ≥3 δευτερόλεπτα Διακυμάνουσα πίεση: ≤2% Ακριβότητα: 3s~5s

4Ηλεκτρική τροφοδοσία: τριστάσιο πεντασύρματος AC380V 15KW Απαιτήσεις πηγής νερού: άνω και κατώτερο νερό

5Το σφάλμα μέτρησης της συσκευής μέτρησης της ροής αέρα είναι μικρότερο από 5% της τιμής που αναφέρεται.

6Το σφάλμα μέτρησης της διάταξης μέτρησης διαφορικής πίεσης είναι μικρότερο από 2% της τιμής που αναφέρεται.

7Το σφάλμα μέτρησης της συσκευής μέτρησης της μετατόπισης είναι μικρότερο από 2% της τιμής που αναφέρεται.

Απαιτήσεις:

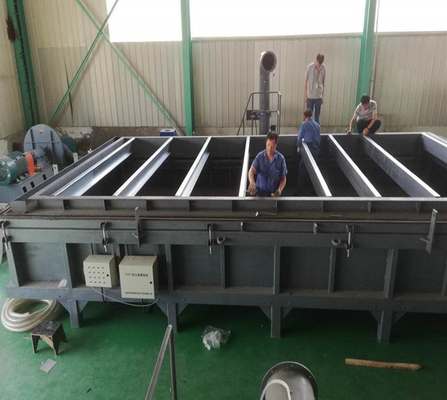

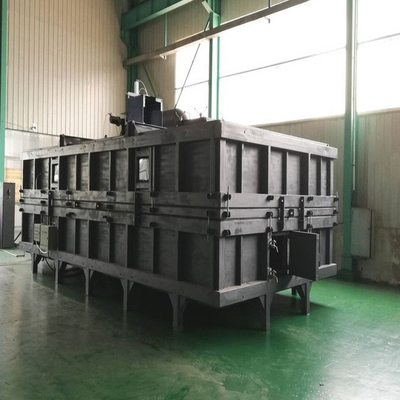

1. Κουτί πίεσης (σύμφωνα με την GB/T7106-2019)

2. Σύστημα εγκατάστασης δείγματος (σύμφωνα με την GB/T7106-2019)

3. Σύστημα τροφοδοσίας πίεσης (σύμφωνα με την GB/T7106-2019)

4. Σύστημα ψεκασμού (σύμφωνα με την GB/T7106-2019)

5. Σύστημα μέτρησης (σύμφωνα με την GB/T7106-2019)

Το πρότυπο αυτού του νέου εξοπλισμού δοκιμής πόρτας και παραθύρων GB/T7106-2019 (Μέθοδος ανίχνευσης αεροστεκότητας,υδροστερότητα και αντοχή στην άνεση των εξωτερικών θυρών και παραθύρων των κτιρίων) [προϊόν δοκιμής] χρησιμοποιείται για την ανίχνευση των τριών φυσικών ιδιοτήτων των θυρών και των παραθύρων, δηλαδή αεροστεγνότητα, υδροστεγνότητα και αντοχή στην πίεση του ανέμου.

[Εφαρμόσιμο πρότυπο]GB/T7106 "Μέθοδοι δοκιμής για την αέραστεγνη, υδατοστεγνή και την αντοχή στην πίεση του ανέμου των εξωτερικών θυρών και παραθύρων των κτιρίων"

[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review, το οποίο έχει τα χαρακτηριστικά της απλής σύσφιξης των δειγμάτων και του αυτόματου ελέγχου της δοκιμής.

Το νέο εθνικό πρότυπο GB/T 7106-2019 χρησιμοποιείται για την ανίχνευση των αδιαβρωτικών επιδόσεων των τριών εξοπλισμών δοκιμής επιδόσεων για πόρτες και παράθυρα,Δυναμικότητα στεγανότητας και αντοχή στην πίεση του ανέμου των θυρών και των παραθύρων των κτιρίων, και ποσοτικοποιεί τις παραμέτρους επιδόσεων.

Η λειτουργία δοκιμής του εξοπλισμού πληροί τις απαιτήσεις δοκιμής του ισχύοντος προτύπου δοκιμής (GB/T 7106-2008) και του νέου εθνικού προτύπου (GB/T 7106-2019, ημερομηνία εφαρμογής 1ης Νοεμβρίου,2020) την ίδια στιγμή.

Σημασία θύρας θύρας με μεταβλητό όγκο:

1- Βελτίωση του ρυθμού ανταπόκρισης της κυκλοφορίας.

2Βελτίωση της ακρίβειας της δειγματοληψίας ροής.

3- Επιτρέπει τη δοκιμή του ρυθμού ροής χαμηλής κλίσης πίεσης.

Πλεονεκτήματα της τεχνολογίας κυψελών μεταβλητής θύρας:

1. Μειώστε αποτελεσματικά το μήκος του κενού επαφής σφραγίσματος μεταξύ του κουτιού δέσμης και του κουτιού στατικής πίεσης, αυξήστε την ικανότητα του κουτιού δέσμης να συλλέγει διαπερατότητα,και να μειώσει την πιθανότητα διαρροής του κουτιού της πόρτας.

2Ο μέγιστος βαθμός διασφαλίζει τη συνέπεια μεταξύ της περιοχής επαφής του κιβωτίου στατικής πίεσης του δείγματος και της περιοχής επαφής γύρω από το κιβώτιο της πόρπης.και αποφεύγει την πρόσθετη διαπερατότητα που προκαλείται από την μερική σφράγιση του μη δείγματος.

3Η νέα μέθοδος συμπίεσης προσομοιώνει σε μεγάλο βαθμό τη μέθοδο κατασκευής και εγκατάστασης του δείγματος υπό πραγματικές συνθήκες εργασίας και δεν προκαλεί παραμόρφωση τύπου άγχους.

4. Πλήρης ενότητα σφραγισμένο διαχωριστικό, κατάλληλο για τα περισσότερα πρακτικά μοντέλα εφαρμογής στην αγορά.

2. Σύμφωνα με το πρότυπο

GB/T 7106-2008 "Μέθοδοι ταξινόμησης και δοκιμής για την αέραστεγνή, υδατοστεγνή και την αντοχή στην πίεση του ανέμου των εξωτερικών θυρών και των παραθύρων των κτιρίων".

Το GB/T 7106-2019 "Μέθοδοι δοκιμής για την αέραστεγνη, υδατάστεγνη και αντοχή στην πίεση του ανέμου των εξωτερικών θυρών και παραθύρων των κτιρίων" θα εφαρμοστεί την 1η Νοεμβρίου 2020

GB/T3143-2015

3Κύρια τεχνικές παραμέτρους και χαρακτηριστικά:
