Μηχανή δοκιμής αντοχής στον άνεμο για το σύστημα οροφής DX8785, εξοπλισμός δοκιμής αντοχής στον άνεμο για την οροφή

DX8785RΜηχανή δοκιμής αντίστασης του ανέμου για το σύστημα οδήγησης, εξοπλισμός δοκιμής αντίστασης του ανέμου για την οροφή

[Προϊόντα δοκιμής]Δοκιμή στατικής αντίστασης του ανέμου στην οροφή, δοκιμή δυναμικής αντίστασης του ανέμου στην οροφή, δοκιμή ανύψωσης αντίστασης του ανέμου στην μεταλλική οροφή, φυσικές ιδιότητες της μεταλλικής οροφής.
[Εφαρμόσιμα πρότυπα]
GB/T 31543 "Μέθοδος δοκιμής για την αντίσταση στον άνεμο ενός μονόστρωτου συστήματος οροφής με μεμβράνη", JGJ 255 "Τεχνική προδιαγραφή για φωτιστική οροφή και μεταλλική οροφή",GB50896 "Τεχνική προδιαγραφή για την εφαρμογή της μηχανικής των χαρτών με προφίλ", GB 12952 "Πυροστασία μεμβράνης από PVC", FM 4471 "Πρότυπο πιστοποίησης για οροφές από πλάκες κλάσης Ι", ANSI FM 4474 "Δοκιμή αντοχής στον άνεμο για προσομοιωμένο σύστημα οροφής με μέθοδο θετικής/αρνητικής πίεσης",ETAG006: Ευρωπαϊκές κατευθυντήριες γραμμές τεχνικής πιστοποίησης για μηχανικά στερεωμένα ευέλικτα συστήματα μεμβρανών υδροφράκτησης οροφής>
[Τεχνικές παραμέτρους]
● Πεδίο ελέγχου της πίεσης του ανέμου: -10000Pa~10000Pa, ακρίβεια: 0,5%
● Πεδίο δοκιμής ροής αέρα: 0~360m3/h, ακρίβεια: 2,5%
● Πεδίο δοκιμής ροής νερού: 0~6500L/h (προαιρετικό), ακρίβεια: βαθμός 2.5
● Πεδίο δοκιμής εκτόπισης: 0~80mm, ακρίβεια: βαθμός 0.1
● Απόκλιση ελέγχου χρόνου διαδικασίας παλμού πίεσης: ώθηση: 0,7 ~ 1,0s, συνεχής: 2 ~ 3s, buck: ≥ 4s
● Αριθμός κύκλων: μπορεί να ρυθμιστεί αυθαίρετα και η ακρίβεια ελέγχου της συχνότητας είναι 100%
● Μέγιστο μέγεθος δείγματος: 7300×3700mm
● Η σχεδιαζόμενη τιμή του μέγιστου αρνητικού φορτίου ανέμου μπορεί να οριστεί αυθαίρετα και η προεπιλεγμένη μέθοδος της διαδικασίας πίεσης είναι η τυποποιημένη μέθοδος,και οι εκτεταμένες απαιτήσεις του προγράμματος διαδικασίας πίεσης μπορούν επίσης να προσαρμοστούν τεχνητά.
● Απαιτήσεις τροφοδοσίας: 380V AC, 65kW
● Χώρος δαπέδου: μήκος × πλάτος × ύψος = 10500×6500×4800mm

Μηχανή δοκιμής αντίστασης στην ατμοσφαιρική πίεση της μεταλλικής οροφής
Πρότυπα:
GB/T 15227-2007
GB/T 34555-2017
Το πρότυπο DBJ/T 15-148-2018 της επαρχίας Guangdong "Τεχνικοί κανονισμοί για την μεταλλική οροφή σε περιοχές ευάλωτες σε ισχυρούς ανέμους"
Καναδικό Πρότυπο A123.21-04 "Πρότυπη μέθοδος δοκιμής για τη δυναμική αντίσταση άνεσης των μηχανικά συνδεδεμένων συστημάτων οροφής με μεμβράνη"
Αυστραλιανό Πρότυπο AS 4040.3-2018 "Μέθοδοι δοκιμής της χαλκού κεφαλής και της επένδυσης τοίχων Μέθοδος 3: Αντίσταση στις πιέσεις του ανέμου για περιοχές κυκλώνων"
Μέθοδοι δοκιμής για λεπτές οροφές και επένδυση τοίχων Μέρος 3: Αντίσταση στην πίεση του ανέμου σε περιοχές τυφώνων
Υποστήριξη:
Δύο κιβώτια στατικής πίεσης υιοθετούνται και η μεταλλική οροφή είναι ενσωματωμένη στη μέση.Με τη σύνδεση με την ανεξάρτητη πηγή αέρα παραγωγής πίεσης και το σύστημα αγωγών και το σύστημα πλωτών οδών, η κύρια λειτουργία του είναι η ολοκλήρωση της δοκιμής απόδοσης της αεροστεγνότητας και της υδατοστεγνότητας της μεταλλικής οροφής του κτιρίου, καθώς και της στατικής και της δυναμικής επιδόσεων της ανεμοφόρτωσης,και να ολοκληρώσει την παρακολούθηση της πίεσης του ανέμου σε πραγματικό χρόνο για κάθε στρώμα μέσα στη δομή της μεταλλικής οροφής.
Βασικά χαρακτηριστικά:
υιοθέτηση και ενσωμάτωση σύγχρονης προηγμένης βιομηχανικής τεχνολογίας κατανεμημένου ελέγχου ηλεκτρονικού υπολογιστή (DCS), τεχνολογίας ρύθμισης ταχύτητας μετατροπής συχνοτήτων εναλλασσόμενου ρεύματος,τεχνολογία ευφυούς επικοινωνίας με όργανα, τεχνολογία έξυπνης κίνησης βαλβίδων, τεχνολογία αυτόματου ελέγχου από υπολογιστή, τεχνολογία γραφικών, τεχνολογία βάσεων δεδομένων σε πραγματικό χρόνο·
Το σύστημα λογισμικού παρακολούθησης υπολογιστών διαθέτει δυναμική και ρεαλιστική γραφική απεικόνιση, ομαλό και ακριβές έλεγχο της διαδικασίας, πλούσια αναζήτηση και εκτύπωση δεδομένων και φιλικό διάλογο άνθρωπο-μηχανή.
Διαθέτει τα χαρακτηριστικά των ακριβών δεδομένων, του αυτόματου ελέγχου, της απλής λειτουργίας, της σταθερότητας και της αξιοπιστίας και του μεγάλου μέσου χρόνου ανάμεσα στις βλάβες.
Πεδίο μέτρησης της πίεσης του ανέμου:
Μέγιστη περιοχή πίεσης ανέμου (στατική/δυναμική): -15000Pa~15000Pa.
Δοκιμή στεγανότητας αέρα Πεδίο μέτρησης της πίεσης του ανέμου: -1000Pa~1000Pa
τάξη ακρίβειας πίεσης: τάξη 0,5·
Περιοχή δοκιμής εκτόξευσης: 0~50/0~100·
ακρίβεια δοκιμής μετατόπισης: ±0,1 mm·
Δείκτες ελέγχου:
1) Ανίχνευση αντίστασης της πίεσης του ανέμου:
Α. Ανίχνευση παραμόρφωσης: ±1,5% της τιμής-στόχου του ρυθμιστή πίεσης.
Β. Ανίχνευση προπαρασκευαστικής πίεσης και επαναλαμβανόμενης πίεσης: ±1,5% της τιμής-στόχου ελέγχου πίεσης.
Γ. Δοκιμές βαθμολόγησης και τεχνικής: ± 2% της τιμής-στόχου για τον έλεγχο της πίεσης.
2) Ανίχνευση διακυμάνσεων της πίεσης του ανέμου: ± 2% της τιμής-στόχου του ρυθμιστή πίεσης.
Λογισμικό παρακολούθησης: Μέσω λογισμικού ευφυούς λειτουργίας, οι αλλαγές των δεδομένων κάθε φορτίου στο εργαστήριο μπορούν να εμφανίζονται και να επεξεργάζονται με διαισθητικό τρόπο, αποτελεσματικά και βολικά.Η πραγματική τιμή παραμόρφωσης κάθε σταδίου στατικού φορτίου όταν η πίεση είναι κορεσμένη, και κάντε κλικ στο 2 για να παρατηρήσετε την υπολειπόμενη τιμή μεταβολής όταν η πίεση κάθε σταδίου είναι μηδενισμένη.
2Το κιβώτιο στατικής πίεσης συνδέεται με τον αγωγό.

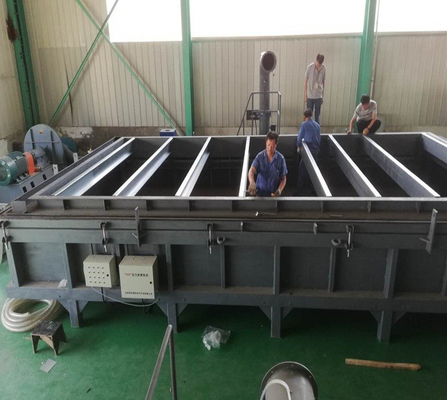

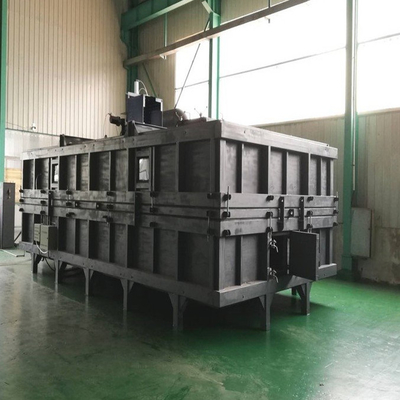

Το κτίριο στατικής πίεσης αποτελείται από δύο κτίρια άνω και κάτω, το κατώτερο κτίριο είναι σφραγισμένο και τοποθετείται σταθερά στο έδαφος,και το πλαίσιο του δείγματος τοποθετείται στο κάτω περίβλημα για την εγκατάσταση του δείγματος; το άνω πλαίσιο είναι ανοιχτό, ανυψώνεται και απομακρύνεται με γερανό και το κατώτερο πλαίσιο συνδέεται με τον αγωγό αέρα,και το άνω κουτί μπορεί να συνδεθεί με τον σταθερό αγωγό πίεσης αέρα με αποσυναρμολογητέο ατσάλινο σωλήνα;
3Αρχή ελέγχου συστήματος
Υιοθετεί βιομηχανικό υπολογιστή, PLC προγραμματιζόμενο ελεγκτή και έξυπνο όργανο δύο επιπέδων υπολογιστή κατανεμημένο σύστημα παρακολούθησης,που έχει τη λειτουργία αυτόματου ελέγχου της διαδικασίας ανίχνευσης, αυτόματη συλλογή δεδομένων ανίχνευσης, δημιουργία και εκτύπωση εκθέσεων ανίχνευσης και αναζήτηση ιστορικών δεδομένων.
4. Αγορά σήματος πίεσης αέρα
Χρησιμοποιούνται έξι πομπόι πίεσης διαφορετικής χωρητικότητας, δηλαδή:
1- Μέτρηση της πίεσης του άνω κλιματικού κιβωτίου πίεσης, 2 πομπούς πίεσης.
2.Μετρήστε την πίεση του κατώτερου κιβωτίου στατικής πίεσης, 1 πομπός πίεσης·
3- Μέτρηση της πίεσης μεταξύ της εξωτερικής επιφάνειας και του εσωτερικού στρώματος του δείγματος, 2 πομπούς πίεσης.
4- Μέτρηση της αεροστεγής πίεσης: 1 πομπός πίεσης·
Εξασφαλίζεται η ακρίβεια των δεδομένων πίεσης και η ταχύτητα απόκρισης του πομπού υπό υψηλή και χαμηλή πίεση, ώστε να εξασφαλίζεται η ακρίβεια των πειραματικών δεδομένων πίεσης ανέμου.
5- Αγορά σημάτων παραμόρφωσης και μετατόπισης
Χρησιμοποιούνται δεκαπέντε αισθητήρες μετατόπισης, και έχει διατεθεί εξοπλισμός απόκτησης δεδομένων 24 bit, συμπεριλαμβανομένων:
1) 10 τεμάχια από 0 έως 50 mm.
2) 5 τεμάχια από 0 έως 100 mm.
Η ακρίβεια και η σταθερότητα της μέτρησης της μετατόπισης μπορούν να εξασφαλιστούν σε επαρκώς μεγάλο εύρος παραμόρφωσης, ώστε να εξασφαλίζεται η ακρίβεια των δεδομένων δοκιμής παραμόρφωσης της πίεσης ανέμου.
6. Πηγή ανέμου και δημιουργία και ρύθμιση της πίεσης του ανέμου
υιοθετείται ανεξάρτητος φυγοκεντρικός ανεμιστήρας υψηλής ταχύτητας και ο φυγοκεντρικός ανεμιστήρας υψηλής ισχύος συνδέεται με το άνω κεντρικό κιβώτιο στατικής πίεσης για να παρέχει ομοιόμορφη πίεση ανέμου υπό μεγάλη διαπερατή ροή αέρα,και η στατική πίεση εξόδου δεν είναι μικρότερη από ±15000Pa;
Η ελάχιστη ανάλυση ρύθμισης της πίεσης του ανέμου είναι 10Pa και η ελάχιστη ανάλυση της πίεσης του ανέμου είναι 10Pa και ο εξοπλισμός δεν έχει καμία επίδραση στο δίκτυο ηλεκτρικής ενέργειας όταν ενεργοποιείται,με χαμηλό θόρυβο και χαμηλή δόνηση, και μπορεί να εξοικονομήσει ενέργεια κατά 30 ~ 50%. ο ενεργοποιητής βαλβίδας στην συσκευή υιοθετεί ηλεκτρική τεχνολογία ελέγχου servo, η απόδοση του συστήματος είναι σταθερή, υψηλής ταχύτητας και η ακρίβεια ελέγχου είναι υψηλή,που πληροί πλήρως τις τεχνικές απαιτήσεις του εξοπλισμού δοκιμής.
7Συστήματα αντιστροφής θετικής και αρνητικής πίεσης
Ο εξοπλισμός υιοθετεί μια μοναδική συσκευή αντιστροφής θετικής και αρνητικής πίεσης, η οποία είναι ευέλικτη και αξιόπιστη και πραγματοποιεί τη μετατροπή θετικής και αρνητικής πίεσης της πίεσης του ανέμου.
8. Αεροστεγνό και υδατοστεγνό σύστημα ανίχνευσης
Ο εξοπλισμός αυτός διαθέτει σύστημα ανίχνευσης αέρα και νερού, εξοπλισμένο με αντλία νερού, μετρητή ροής νερού, αγωγό νερού και ακροφύσιο.Το ανεμόμετρο και η αντίστοιχη γραμμή μέτρησης μπορούν να δοκιμάσουν την ατμοστεγνότητα και την υδρατμότητα των μεταλλικών οροφών.
Σημείωση: Η παραπάνω διαμόρφωση προορίζεται μόνο για αναφορά, εάν υπάρξει οποιαδήποτε αλλαγή στο μοντέλο, η πραγματική κατάσταση του χώρου πρέπει να επικρατεί.

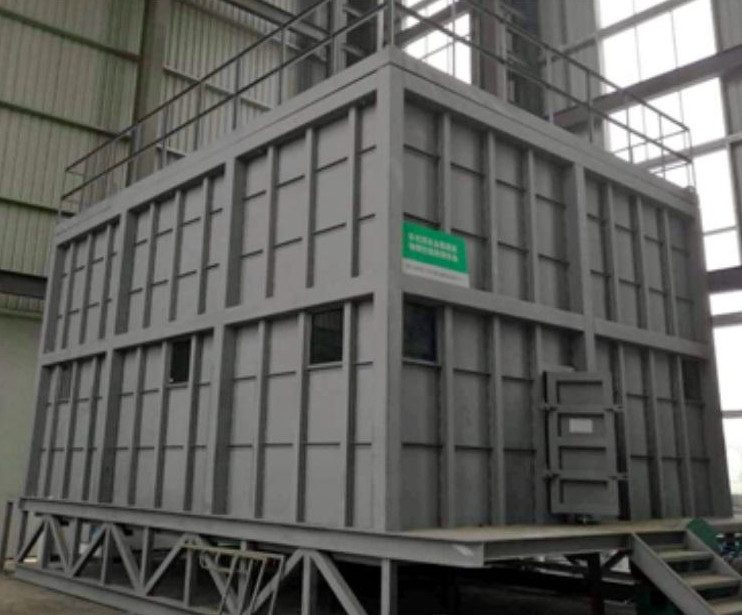

Δοκιμή απόδοσης του τοίχου κουρτίνας αριθ. 4:
1. Δυναμικότητα παραμόρφωσης υπό την πίεση του ανέμου, ικανότητα διείσδυσης αέρα, ικανότητα διείσδυσης βροχερού νερού και ικανότητα παραμόρφωσης του περιεχομένου του επιπέδου·
2Δοκιμή αντοχής στην πίεση του ανέμου του γυάλινου τοίχου κουρτίνας: αναφέρεται στην ικανότητα του τοίχου κουρτίνας να διατηρήσει την κανονική λειτουργία χρήσης και να μην υποστεί βλάβη υπό την επίδραση του ανέμου κάθετα προς αυτό.
3. Δοκιμή επιδόσεων αεροστεγνότητας του τείχους των γυάλινων κουρτίνων: αναφέρεται στην απόδοση που αποτρέπει την διέλευση του αέρα από το τείχος των κουρτίνων όταν το ανοιχτό μέρος κλείνει υπό την επίδραση της πίεσης του ανέμου·
4- Δοκιμασμός της αδιάβροχης απόδοσης του γυάλινου τοίχου κουρτίνας: η αδιάβροχη απόδοση σχετίζεται με τη λειτουργία χρήσης και τη διάρκεια ζωής του τοίχου κουρτίνας και σχετίζεται με τη σημασία του κτιρίου,τη λειτουργία χρήσης και τις κλιματικές συνθήκες του χώρου, και η μέση πίεση ανέμου 10 λεπτών χρησιμοποιείται ως βάση για την ταξινόμηση·
5. Ανίχνευση της απόδοσης παραμόρφωσης του επιπέδου περιεχομένου του γυάλινου τοίχου κουρτίνας:οφείλεται στην επακόλουθη παραμόρφωση που προκλήθηκε από τη σχετική μετατόπιση των διαφόρων ορόφων του κτιρίου μετά την έκθεση του κτιρίου σε ανεμικό φορτίο ή σεισμό;
