Εξοπλισμός δοκιμής πυκνότητας καπνού καλωδίων και καλωδίων που χρησιμοποιείται κυρίως για τον προσδιορισμό της συγκέντρωσης καπνού που απελευθερώνεται από καλώδια

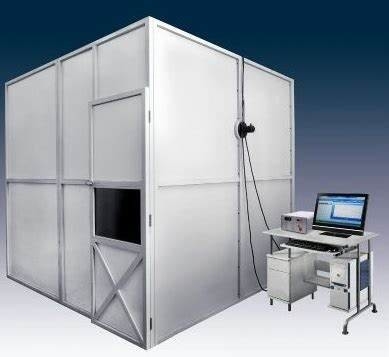

DX8330WΔοκιμασία πυκνότητας καπνού σε καλώδια και καλώδιαεξοπλισμός

Πεδίο εφαρμογής:Χρησιμοποιείται κυρίως για τον προσδιορισμό της συγκέντρωσης καπνού που απελευθερώνεται από καλώδια και οπτικά καλώδια κατά την καύση υπό συγκεκριμένες συνθήκες.

Συμμόρφωση με πρότυπα:Να πληροί τις απαιτήσεις των προτύπων δοκιμών GB/T17651.1-1998 και IEC61034-1-2 "Μέτρηση πυκνότητας καπνού καλωδίων και οπτικών καλωδίων υπό ειδικές συνθήκες καύσης".

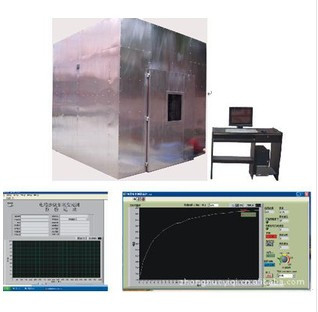

Βασικά χαρακτηριστικά:Η μηχανή δοκιμής αυτή περιλαμβάνει επαγγελματικές γνώσεις σε μηχανικές, οπτικές και ηλεκτρονικές πτυχές.με πλεονεκτήματα όπως η εύλογη δομή, σταθερές επιδόσεις και εύκολη λειτουργία, λειτουργική διεπαφή Windows XP, στυλ LabVIEW και ολοκληρωμένος μηχανισμός ασφαλείας.τα αποτελέσματα των μετρήσεων εμφανίζονται σε πραγματικό χρόνο και σχεδιάζεται δυναμικά μια τέλεια καμπύληΤα δεδομένα μπορούν να αποθηκευτούν μόνιμα, να ανακτηθούν και να εκτυπωθούν και οι εκθέσεις μπορούν να εκτυπωθούν απευθείας.

Αρχή:Το σύστημα οπτικής μέτρησης πυκνότητας καπνού για καύσιμα καλώδια ή οπτικά καλώδια υπό ειδικές συνθήκες αποτελείται από φωτεινή πηγή, δέκτη φωτοκύτταρων από πυρίτιο και σύστημα υπολογιστών.Το φως που παράγεται από την πηγή φωτός περνά μέσα από 3m × 3m × 3m πυκνότητα καπνού εργαστηρίου σχηματίζει μια ομοιόμορφη δέσμη φωτός με διάμετρο 1.5m±0.1m στον τοίχο απέναντι από την πηγή φωτός και ένα φωτοκύτταρο τοποθετημένο στο κέντρο της δέσμης ανιχνεύει την ένταση της δέσμης από την πηγή φωτός.Όταν παράγεται μεγάλη ποσότητα καπνού στον θάλαμο καύσης λόγω της καύσης καλωδίων ή οπτικών καλωδίωνΟ καπνός απορροφά ένα μέρος της φωτοηλεκτρικής ενέργειας, εξασθενώντας την ένταση της δέσμης του φωτοκύτταρου πυριτίου.μπορεί να υπολογιστεί η διαπερατότητα Tt με γραμμική απόκριση σε σχέση με το αρχικό 100%.

Θάλαμος καύσης:Ολόκληρος ο κύβιος θάλαμος καύσης στερεώνεται σε τετράγωνο στήριγμα χρησιμοποιώντας ανοξείδωτο χάλυβα SUS304 πάχους 1,5 mm.

Μέγεθος θαλάμου καύσης:3M x 3M x 3M, συνολικού μεγέθους 27 κυβικών μέτρων.

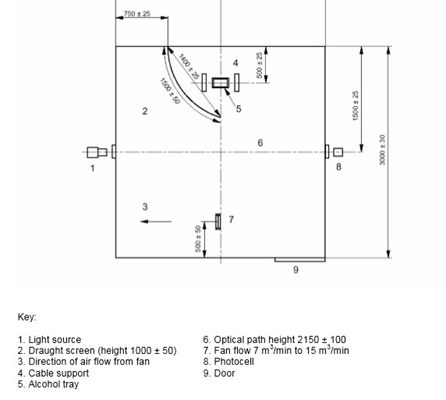

Δομή εξοπλισμού:Υπάρχει ένα γυάλινο παράθυρο παρατήρησης στο μπροστινό μέρος και ένα διαφανές σφραγιστικό παράθυρο με μέγεθος 100 mm x 100 mm είναι εγκατεστημένο στους αντίθετους τοίχους και στις δύο πλευρές,που επιτρέπουν τη διέλευση της δέσμης φωτός της οριζόντιας συσκευής μέτρησης φωτός. Το ύψος του κέντρου του σφραγιστικού παραθύρου από το έδαφος είναι 2150 mm. Υπάρχουν αρκετές οπές εξαερισμού στο κάτω μέρος, με οπές εξαερισμού 100x500 mm (50 τετραγωνικά εκατοστά).Το κάτω μέρος είναι εξοπλισμένο με έξι τροχούς και το πάνω μέρος των έξι τροχών είναι εξοπλισμένο με ανεμιστήρες εξάτμισης.

Οπτικό σύστημα μέτρησης:

Πηγή φωτός: εισαγόμενο λαμπτήρα χαλογόνου χαλαζίου, ονομαστική ισχύς: 100W, ονομαστική τάση: 12V, ονομαστική απόδοση φωτός: 2000-3000Lm

Αποδέκτης:Πρόκειται για φωτοκύτταρο πυριτίου με διαπερατότητα φωτός 0% που σημαίνει ότι δεν περνά φως και διαπερατότητα φωτός 100% που σημαίνει ότι περνά πλήρες φως χωρίς εμπόδιο.Η φασματική ανταπόκριση αντιστοιχεί με το φασματοφωτομέτρο της Διεθνούς Επιτροπής Διαφωτισμού (CIE).

Εγκατάσταση:Το εσωτερικό τοίχωμα του σωλήνα είναι γυαλιστερό μαύρο και αντι-αντανακλαστικό.

Μια διαπερατότητα φωτός 0% υποδηλώνει ότι δεν περνά φως, ενώ μια διαπερατότητα φωτός 100% υποδηλώνει πλήρη διαπερατότητα φωτός χωρίς εμπόδιο.

Τυπική πηγή ανάφλεξης: Η πηγή ανάφλεξης είναι 1.0L αλκοόλ. Διαμόρφωση: αιθανόλη 90%, μεθανόλη 4%, νερό 6%

Δίσκος αλκοόλ (βάρκα καύσης): από ανοξείδωτο χάλυβα, πάχους 1,0 mm, κάτω επιφάνεια 210x110 mm, πάνω επιφάνεια 240x140 mm και ύψος 80 mm,

Θέση εγκατάστασης: Το ύψος του δίσκου αλκοόλ από το έδαφος είναι 100 mm, επιτρέποντας την κυκλοφορία του αέρα.

Αναμίξη καπνού:Χρησιμοποιώντας ένα ανεμιστήρα επιτραπέζιου υπολογιστή για την ομοιόμορφη κατανομή καπνού στον θάλαμο καύσης.Κατά τη διάρκεια του πειράματοςΟ αέρας φυσούσε οριζόντια από έναν ανεμιστήρα.

Δοκιμή σε κενό:Σκοπός είναι η ρύθμιση της θερμοκρασίας στο εσωτερικό του θαλάμου καύσης ώστε να φτάνει στην καθορισμένη θερμοκρασία και η καύση του λαμπτήρα αλκοόλης ώστε να επιτευχθεί θερμοκρασία 25 ± 5 °C στον θάλαμο καύσης.

Συσκευή μέτρησης θερμοκρασίας:Ένας αισθητήρας θερμοκρασίας είναι εγκατεστημένος σε ύψος 1,5 μέτρων από το έδαφος και 0,5 μέτρα από τον τοίχο μέσα στην πόρτα.

Τυχαίο αξεσουάρ:συμπεριλαμβανομένου ενός συνόλου λογισμικού μέτρησης διαπερατότητας που μπορεί να παράγει καμπύλες και αναφορές.

Συμπεριλαμβανομένου ενός υπολογιστή και ενός εκτυπωτή ο καθένας: Ο υπολογιστής είναι εξοπλισμένος με το εμπορικό σήμα Lenovo ως εξής: CPU: E4300 Κεντρική πλακέτα: Asus P5KPL Μνήμη: Kingston 2G; Δίσκος σκληρού 160G οθόνης: 15 ιντσών μονάδα LCD:DVD SamsungΣυμπεριλαμβανομένου του συστήματος εξάτμισης καπνού από ανοξείδωτο χάλυβα.

Προτεινόμενες διαστάσεις για την τοποθέτηση του οργάνου αυτού στο εργαστήριο: ύψος 4,5m x βάθος 4mx μήκος 6m

Απαιτούμενη θερμοκρασία δωματίου εργαστηρίου: 25±5°C

Περιβαλλοντικές συνθήκες χρήσης: επίπεδο έδαφος, καλός εξαερισμός, απαλλαγμένο από εύφλεκτα, εκρηκτικά, διαβρωτικά αέρια και σκόνη. Δεν υπάρχει ισχυρή πηγή ηλεκτρομαγνητικής ακτινοβολίας κοντά.Αφήστε κατάλληλο χώρο συντήρησης γύρω από τον εξοπλισμό.

Θερμοκρασία: 5°C~30°C.

Πίεση αέρα: 86-106 kPa.

Η παροχή ενέργειας: AC220V/50HZ.

Επιτρεπόμενο εύρος διακυμάνσεων τάσης: 380V ± 10%.

Επιτρεπόμενο εύρος διακυμάνσεων συχνοτήτων: 50 Hz ± 1%.

Οι χρήστες υποχρεούνται να ρυθμίζουν αντίστοιχους διακόπτες αέρα και ισχύος χωρητικότητας για τον εξοπλισμό στον τόπο εγκατάστασης,και αυτός ο διακόπτης πρέπει να είναι ανεξάρτητος και αφιερωμένος για τη χρήση αυτού του εξοπλισμού.

Όταν ο εξοπλισμός δεν λειτουργεί, η θερμοκρασία του περιβάλλοντος πρέπει να διατηρείται εντός των 0-45°C

1Οπτική συσκευή μέτρησης

Α. Εισαγόμενο λαμπτήρα χαλογόνου κουαρτσού με φωτεινή πηγή: ονομαστική ισχύς: 100W, ονομαστική τάση: 12V, ονομαστική απόδοση φωτός: 2000-2000-

3000Lm

Β. Αποδέκτης: Πρόκειται για φωτοκύτταρο πυριτίου με διαπερατότητα φωτός 0% που υποδηλώνει ότι δεν περνάει φως.και διαπερατότητα φωτός 100% που δείχνει πλήρη διέλευση του φωτός χωρίς εμπόδιο.

2Η τυποποιημένη πηγή ανάφλεξης:

Α. Η πηγή ανάφλεξης είναι 1,0 λίτρα αλκοόλης

Β. Δίσκος αλκοόλ: από ανοξείδωτο χάλυβα, με κάτω επιφάνεια 210110 mm, πάνω επιφάνεια 240140 mm και ύψος 80 mm από γυαλί κουαρτς,

3Αναμίξη καπνού: Χρησιμοποίηση ανεμιστήρα επιφάνειας εργασίας για την ομοιόμορφη κατανομή του καπνού στον θάλαμο καύσης.

4. Δοκιμή σε κενό: Φωτός καύσης με αλκοόλ για να επιτευχθεί θερμοκρασία 25 ± 5 °C στον θάλαμο καύσης.

5Η συσκευή μέτρησης θερμοκρασίας: ένας αισθητήρας θερμοκρασίας εγκαθίσταται σε ύψος 1,5 μέτρων από το έδαφος και 0,5 μέτρα από τον τοίχο μέσα στην πόρτα.

6Συμπεριλαμβάνεται ένα σύνολο λογισμικού μέτρησης διαπερατότητας, το οποίο μπορεί να παράγει καμπύλες και εκθέσεις.

7Συμπεριλαμβανομένου ενός υπολογιστή (αυτοσυσκευασμένος εκτυπωτής)
